【中国发明,中国发明授权】一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机

有权-审定授权 中国

申请号:
CN201510068119.7
专利权人:
常州工学院
授权公告日/公开日:
2017.06.09
专利有效期:
2015.02.09-2035.02.09
技术分类:
C23:对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
转化方式:
转让
价值度指数:
57.0分
价格:
面议
3588 0

发布人

朱锡芳

联系人朱锡芳

13011000141
  • 专利信息&法律状态
  • 专利自评
  • 专利技术文档
  • 价值度指数
  • 发明人阵容

著录项

申请号
CN201510068119.7
申请日
20150209
公开/公告号
CN104674176A
公开/公告日
20150603
申请/专利权人
[常州工学院]
发明/设计人
[朱锡芳, 杨辉, 陈功, 许清泉, 徐安成]
主分类号
C23C14/35
IPC分类号
C12N 9/0008(2013.01) C12N 9/16
CPC分类号
C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码
江苏(32)
颁证日
G06T1/00
代理人
[高桂珍]

摘要

本发明公开了一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,属于真空镀膜设备领域。本发明包括真空室、开卷机构、收卷机构、两组冷辊、纠偏装置和回转换靶装置,开卷机构和收卷机构之间的基带经过设于真空室内的换向辊换向后呈“S”形缠绕于两组冷辊上,开卷机构和收卷机构处各设置一组纠偏装置;每组冷辊的包覆有基带的圆周面上至少对应设置两组回转换靶装置,每组回转换靶装置与对应的冷辊之间均设置有一组两面开口的阴极小室;开卷机构和收卷机构带动基带往复运动。本发明在不打开真空室的情况下即可及时更换靶材,并利用双冷辊及基材的往复运动设计实现了双面多层膜层的连续镀制,大大提高了镀膜机双面镀膜的效率;结构紧凑,占地空间小。

法律状态

法律状态公告日 20180803
法律状态 专利申请权、专利权的转移
法律状态信息 专利权的转移
IPC(主分类):C23C 14/35
登记生效日:20180716
变更事项:专利权人
变更前权利人:常州工学院
变更后权利人:广东雄华新材料科技有限公司
变更事项:地址
变更前权利人:213022 江苏省常州市新北区巫山路1号
变更后权利人:515041 广东省汕头市龙湖区万吉工业区龙江路13号
法律状态公告日 20170609
法律状态 授权
法律状态信息 授权
法律状态公告日 20150701
法律状态 实质审查的生效
法律状态信息 实质审查的生效
IPC(主分类):C23C 14/35
申请日:20150209
法律状态公告日 20150603
法律状态 公开
法律状态信息 公开
事务数据公告日 20180803
事务数据类型 专利申请权、专利权的转移
转让详情 专利权的转移
IPC(主分类):C23C 14/35
登记生效日:20180716
变更事项:专利权人
变更前权利人:常州工学院
变更后权利人:广东雄华新材料科技有限公司
变更事项:地址
变更前权利人:213022 江苏省常州市新北区巫山路1号
变更后权利人:515041 广东省汕头市龙湖区万吉工业区龙江路13号
暂无数据

权利要求

权利要求数量(7

独立权利要求数量(1

1.一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,包括真空室(1)、开卷室(2)、 设于开卷室(2)内的开卷机构(201)、收卷室(9)、设于收卷室(9)内的收卷机构(901) 和设于真空室(1)内的两组冷辊(8),其特征在于:还包括纠偏装置(3)和回转换靶装置 (10),所述的开卷室(2)与真空室(1)之间、收卷室(9)与真空室(1)之间均设置有闸 板阀(4),所述的开卷机构(201)和收卷机构(901)之间的基带(6)经过设于真空室(1) 内的换向辊(7)换向后呈“S”形缠绕于两组冷辊(8)上,所述的开卷机构(201)和收卷 机构(901)处各设置一组纠偏装置(3),且所述的纠偏装置(3)位于开卷室(2)和收卷室 (9)内;每组所述的冷辊(8)的包覆有基带(6)的圆周面上至少对应设置两组回转换靶装 置(10),每组所述的回转换靶装置(10)与对应的冷辊(8)之间均设置有一组两面开口的 阴极小室(11),且每组回转换靶装置(10)、阴极小室(11)和对应的冷辊(8)位于同一轴 线上;所述的回转换靶装置(10)包括机座(1001)、通过回转机构连接于机座(1001)上的 回转盘(1003)、通过径向伸缩机构(1004)均匀分布于回转盘(1003)上的两个或两个以上 的用于安装靶芯(12)的极靶座板(1005);所述的极靶座板(1005)旋转到阴极小室(11) 的对应开口处,向外伸出并嵌入阴极小室(11)内;所述的开卷机构(201)和收卷机构(901) 带动基带(6)往复运动。

2.根据权利要求1所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在 于:所述的回转换靶装置(10)的机座(1001)上还设置有沿回转盘(1003)轴向伸缩的轴 向伸缩机构(1002),用于将回转盘(1003)移至真空室(1)外部。

3.根据权利要求2所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在 于:所述的轴向伸缩机构(1002)上设置有三节筒式导轨。

4.根据权利要求1或2或3所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机, 其特征在于:每组所述的冷辊(8)上设置有两组回转换靶装置(10)。

5.根据权利要求4所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在 于:所述的纠偏装置(3)为超声波纠偏系统或光电纠偏系统。

6.根据权利要求5所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在 于:所述的开卷机构(201)处还设置有位于真空室(1)内的前处理装置(5),所述的前处 理装置(5)包括离子源预处理机构和冷井盘管深冷机构,所述的离子源预处理机构用于清洗 基带(6)表面的污物;所述的冷井盘管深冷机构用于冷凝对基带(6)前处理过程中释放的 大量水汽。

7.根据权利要求6所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在 于:所述的阴极小室(11)上设有冷却板(1101)和补气机构,所述的冷却板(1101)设置 于阴极小室(11)的侧壁上,且冷却板(1101)上分布有冷却水管(1102),所述的补气机构 设于阴极小室(11)内,且与真空室(1)外部的补气单元相连通,所述的阴极小室(11)内 还设有抽真空机构,且该抽真空机构与真空室(1)外部的抽真空机相连通;相邻两个阴极小 室(11)之间还设置有真空隔离室(1103)。

1.一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,包括真空室(1)、开卷室(2)、设于开卷室(2)内的开卷机构(201)、收卷室(9)、设于收卷室(9)内的收卷机构(901)和设于真空室(1)内的两组冷辊(8),其特征在于:还包括纠偏装置(3)和回转换靶装置(10),所述的开卷室(2)与真空室(1)之间、收卷室(9)与真空室(1)之间均设置有闸板阀(4),所述的开卷机构(201)和收卷机构(901)之间的基带(6)经过设于真空室(1)内的换向辊(7)换向后呈“S”形缠绕于两组冷辊(8)上,所述的开卷机构(201)和收卷机构(901)处各设置一组纠偏装置(3),且所述的纠偏装置(3)位于开卷室(2)和收卷室(9)内;每组所述的冷辊(8)的包覆有基带(6)的圆周面上至少对应设置两组回转换靶装置(10),每组所述的回转换靶装置(10)与对应的冷辊(8)之间均设置有一组两面开口的阴极小室(11),且每组回转换靶装置(10)、阴极小室(11)和对应的冷辊(8)位于同一轴线上;所述的回转换靶装置(10)包括机座(1001)、通过回转机构连接于机座(1001)上的回转盘(1003)、通过径向伸缩机构(1004)均匀分布于回转盘(1003)上的两个或两个以上的用于安装靶芯(12)的极靶座板(1005);所述的极靶座板(1005)旋转到阴极小室(11)的对应开口处,向外伸出并嵌入阴极小室(11)内;所述的开卷机构(201)和收卷机构(901)带动基带(6)往复运动。

2.根据权利要求1所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在于:所述的回转换靶装置(10)的机座(1001)上还设置有沿回转盘(1003)轴向伸缩的轴向伸缩机构(1002),用于将回转盘(1003)移至真空室(1)外部。

3.根据权利要求2所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在于:所述的轴向伸缩机构(1002)上设置有三节筒式导轨。

4.根据权利要求1或2或3所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在于:每组所述的冷辊(8)上设置有两组回转换靶装置(10)。

5.根据权利要求4所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在于:所述的纠偏装置(3)为超声波纠偏系统或光电纠偏系统。

6.根据权利要求5所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在于:所述的开卷机构(201)处还设置有位于真空室(1)内的前处理装置(5),所述的前处理装置(5)包括离子源预处理机构和冷井盘管深冷机构,所述的离子源预处理机构用于清洗基带(6)表面的污物;所述的冷井盘管深冷机构用于冷凝对基带(6)前处理过程中释放的大量水汽。

7.根据权利要求6所述的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其特征在于:所述的阴极小室(11)上设有冷却板(1101)和补气机构,所述的冷却板(1101)设置于阴极小室(11)的侧壁上,且冷却板(1101)上分布有冷却水管(1102),所述的补气机构设于阴极小室(11)内,且与真空室(1)外部的补气单元相连通,所述的阴极小室(11)内还设有抽真空机构,且该抽真空机构与真空室(1)外部的抽真空机相连通;相邻两个阴极小室(11)之间还设置有真空隔离室(1103)。

说明书

技术领域

本发明涉及一种真空镀膜机,更具体地说,涉及一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机。

背景技术

真空卷绕镀膜技术就是在真空室内通过热蒸发或者磁控溅射等方法在卷料基材表面制备一层或者多层具有一定功能的薄膜的技术。真空卷绕镀膜设备主要有以下特点:其一、被镀基材为柔性基材,即具有可卷绕性;其二、镀膜过程具有连续性,即在一个工作周期内镀膜是连续进行的;其三、镀膜过程在高真空环境中进行。卷绕镀膜机在放卷和收卷过程中,基材表面被镀上薄膜,镀膜的结构就是真空卷绕镀膜设备的工作部,它位于基材的收放卷之间,工作部的工作原理可以是电阻蒸发、感应蒸发、电子束蒸发、磁控溅射或者是其它真空镀膜方法中的任意一种。磁控溅射的工作过程是电子在电场的作用下加速飞向基材薄膜的过程中与溅射气体氩气碰撞,电离出大量的氩离子和电子,电子飞向基材薄膜,在此过程中不断地与氩原子碰撞,产生更多的氩原子和电子;氩离子在电场的作用下加速轰击靶材,溅射出大量的靶材原子,呈中性的靶材原子(或分子)沉积在基材薄膜表面成膜。

柔性基材广泛用于有机半导体工艺、透明电极以及触摸屏当中。近年来随着对柔性基底镀膜材料的广泛需求和柔性基材上磁控溅射技术本身的飞速发展,各种高性能光学膜在大面积柔性基底上镀制成功。由于柔性基材具有连续生产简单、容易运输、可方便裁切成任意形状、可弯曲包裹等优势一直是磁控溅射技术发展的一个重要方向。因此,在塑料薄膜上镀功能膜多采用卷绕镀膜方式,而要在塑料薄膜上镀功能较好的功能膜,如在聚酯膜上镀功能较好的低反射膜(low-E膜),最少的双银结构膜也需要镀9层以上的膜层,若镀可见光透过率大于85%、电阻小于1Ω/m2的电磁屏蔽膜(EMI膜),则要镀四银结构膜,即17层膜层。镀每一层都要配置一套阴极及靶芯,而传统的卷绕镀膜机采用单滚整体式镀膜,即在一个镀膜真空室内安放一个冷辊,2~3个阴极、靶芯及卷材放卷机构、收卷机构,由于结构限制原因,不能在圆周排布多至4组以上的阴极,不能适应一个镀层就可以镀4层以上不同功能的膜层,即使在一个镀膜室内安放两个冷辊,4~6个阴极及靶芯,也排布不下17个阴极及靶位。为达到镀完17层膜的目的,按传统方式设计,需要至少3个冷辊,通水、通电的管线多,产生的气体放气量大,不利于真空泵经济运行,因此传统的镀膜机不能适应一个镀层就可以镀4层以上的镀膜,生产不出膜层多、功能好的功能性塑料膜层。一般情况下多个极靶布置的状态下在加工状态各阴极小室之间还存在相互之间的工艺气体的渗漏(5%~20%),使加工得到的镀膜达不到工艺的要求。

在对阴极溅射成膜装置中,卷绕式真空镀膜设备以其可以连续生产而明显的提高了成膜的效率,然而,现有的卷绕式真空镀膜设备中对于各个用来溅射成膜阴极小室的安装数量有限,镀多层介质膜需要反复换靶材,每次换靶材后又需要再次抽真空,所需时间较长,操作繁琐,严重影响了镀膜效率;另外,现有的卷绕式真空镀膜设备往往需要和清洁装置、加热装置、放卷和收卷机构配套使用形成生产线,这样会造成设备多、占用产地大的问题。另外,有些情况下需要在柔性基材的两面均镀制功能膜,这种情况下镀膜机的结构就会更加臃肿,造成设备结构更加庞大,电气控制系统更加复杂。

有鉴于此,如何设计一种仅用单一的真空镀膜设备就能在基材两面高效率连续溅射多层功能膜成为有待解决的技术问题。

发明内容

1.发明要解决的技术问题

本发明的目的在于克服现有技术的上述不足,提供一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,采用本发明的技术方案,在不打开镀膜真空室的情况下即可及时更换阴极靶,节省了传统换靶后再次抽真空所需的时间,并利用双冷却辊及基材的往复运动设计实现了双面多层膜层的连续镀制,简化了镀膜机的电气控制装置及程序;一次镀膜行程可以完成基材两面多层膜的镀制,大大提高了镀膜机双面镀膜的效率,且镀膜精度高;同时,镀膜机的机构更加紧凑,占地空间小,可用于大批量生产。

2.技术方案

为达到上述目的,本发明提供的技术方案为:

本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,包括真空室、开卷室、设于开卷室内的开卷机构、收卷室、设于收卷室内的收卷机构和设于真空室内的两组冷辊,还包括纠偏装置和回转换靶装置,所述的开卷室与真空室之间、收卷室与真空室之间均设置有闸板阀,所述的开卷机构和收卷机构之间的基带经过设于真空室内的换向辊换向后呈“S”形缠绕于两组冷辊上,所述的开卷机构和收卷机构处各设置一组纠偏装置,且所述的纠偏装置位于开卷室和收卷室内;每组所述的冷辊的包覆有基带的圆周面上至少对应设置两组回转换靶装置,每组所述的回转换靶装置与对应的冷辊之间均设置有一组两面开口的阴极小室,且每组回转换靶装置、阴极小室和对应的冷辊位于同一轴线上;所述的回转换靶装置包括机座、通过回转机构连接于机座上的回转盘、通过径向伸缩机构均匀分布于回转盘上的两个或两个以上的用于安装靶芯的极靶座板;所述的极靶座板旋转到阴极小室的对应开口处,向外伸出并嵌入阴极小室内;所述的开卷机构和收卷机构带动基带往复运动。

更进一步地,所述的回转换靶装置的机座上还设置有沿回转盘轴向伸缩的轴向伸缩机构,用于将回转盘移至真空室外部。

更进一步地,所述的轴向伸缩机构上设置有三节筒式导轨。

更进一步地,每组所述的冷辊上设置有两组回转换靶装置。

更进一步地,所述的纠偏装置为超声波纠偏系统或光电纠偏系统。

更进一步地,所述的开卷机构处还设置有位于真空室内的前处理装置,所述的前处理装置包括离子源预处理机构和冷井盘管深冷机构,所述的离子源预处理机构用于清洗基带表面的污物;所述的冷井盘管深冷机构用于冷凝对基带前处理过程中释放的大量水汽。

更进一步地,所述的阴极小室上设有冷却板和补气机构,所述的冷却板设置于阴极小室的侧壁上,且冷却板上分布有冷却水管,所述的补气机构设于阴极小室内,且与真空室外部的补气单元相连通,所述的阴极小室内还设有抽真空机构,且该抽真空机构与真空室外部的抽真空机相连通;相邻两个阴极小室之间还设置有真空隔离室。

3.有益效果

采用本发明提供的技术方案,与已有的公知技术相比,具有如下显著效果:

(1)本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其开卷机构和收卷机构之间的基带经过设于真空室内的换向辊换向后呈“S”形缠绕于两组冷辊上,开卷机构和收卷机构处各设置一组纠偏装置,利用两组纠偏装置实现基带的往复连续运动,使基带的收卷边缘整齐,达到镀多层膜的加工目的;利用基带在两组冷辊上“S”形缠绕,实现基带的双面镀膜;同时通过在每组冷辊上对应设置至少两组回转换靶装置,一次镀膜行程可以完成基材两面多层膜的镀制,大大提高了镀膜机双面镀膜的效率,且镀膜精度高,同时在不打开镀膜真空室的情况下即可及时更换阴极靶,节省了传统换靶后再次抽真空所需的时间,简化了镀膜机的电气控制装置及程序;

(2)本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其回转换靶装置的机座上还设置有沿回转盘轴向伸缩的轴向伸缩机构,用于将回转盘移至真空室外部,在一次镀膜完成后即可在真空室外部进行换靶,操作简单方便;

(3)本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其轴向伸缩机构上设置有三节筒式导轨,确保了轴向伸缩机构具有足够的刚性,确保可以伸出较远的距离;

(4)本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其每组冷辊上设置有两组回转换靶装置,合理地利用了真空室的有限空间,结构紧凑,占地空间小,尤其适合于大批量生产使用;

(5)本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其纠偏装置为超声波纠偏系统或光电纠偏系统,纠偏控制精准,误差小;

(6)本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,其前处理装置包括离子源预处理机构和冷井盘管深冷机构,离子源预处理机构用于清洗基带表面的污物;冷井盘管深冷机构用于冷凝对基带前处理过程中释放的大量水汽,前处理装置对基带表面处理干净整洁,保证了镀膜加工质量。

附图说明

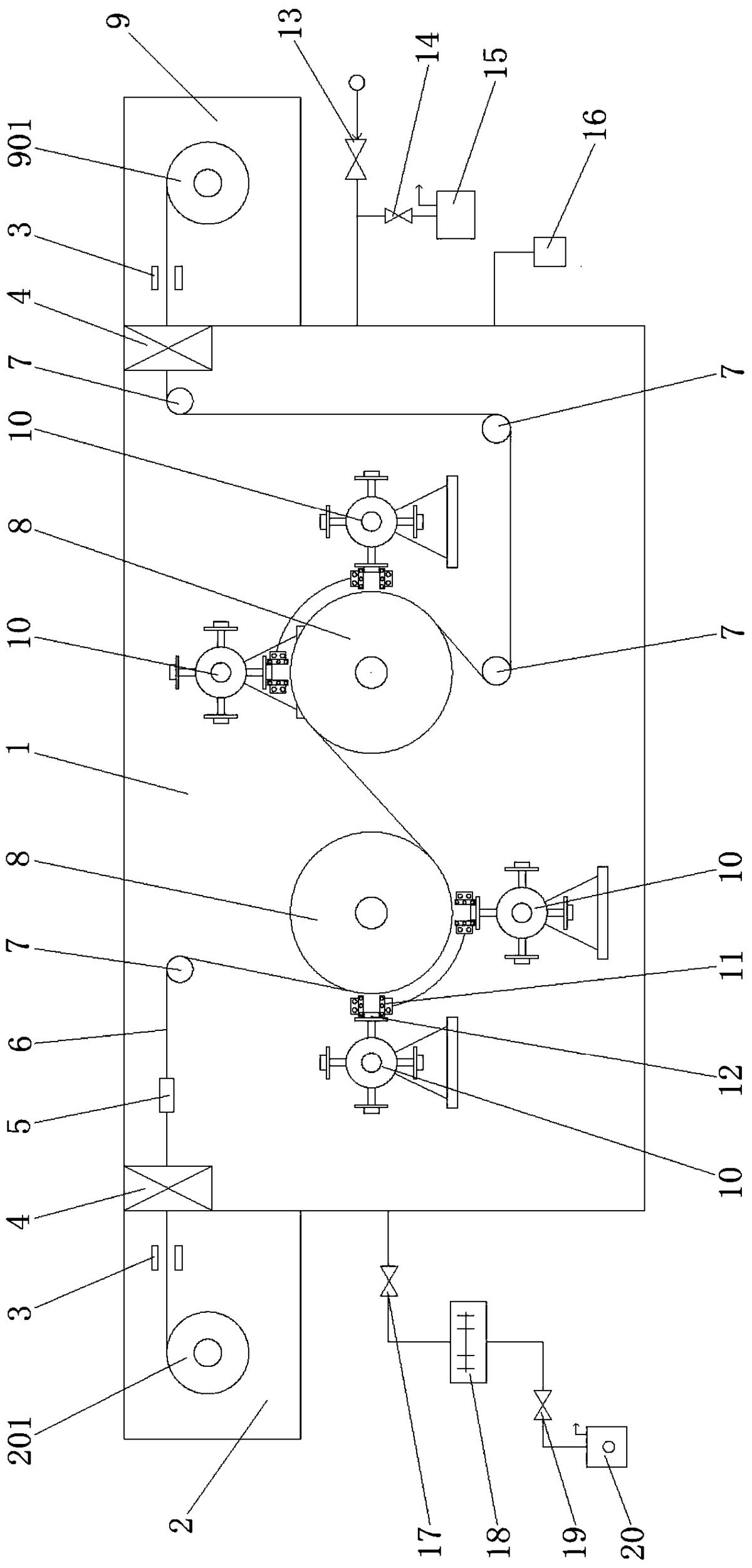

图1为本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机的原理示意图;

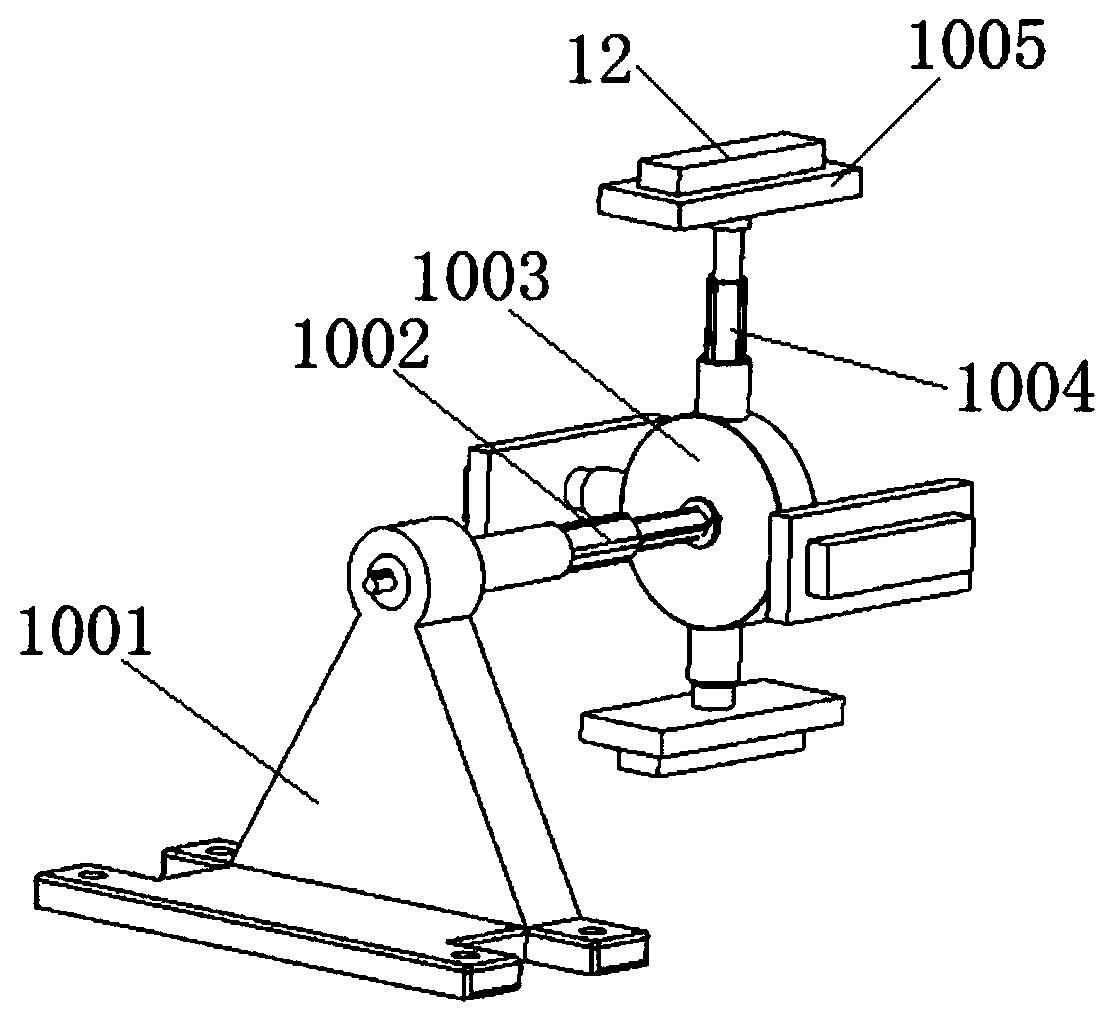

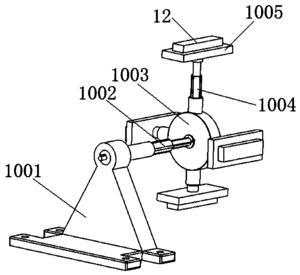

图2为本发明中的回转换靶装置的结构示意图;

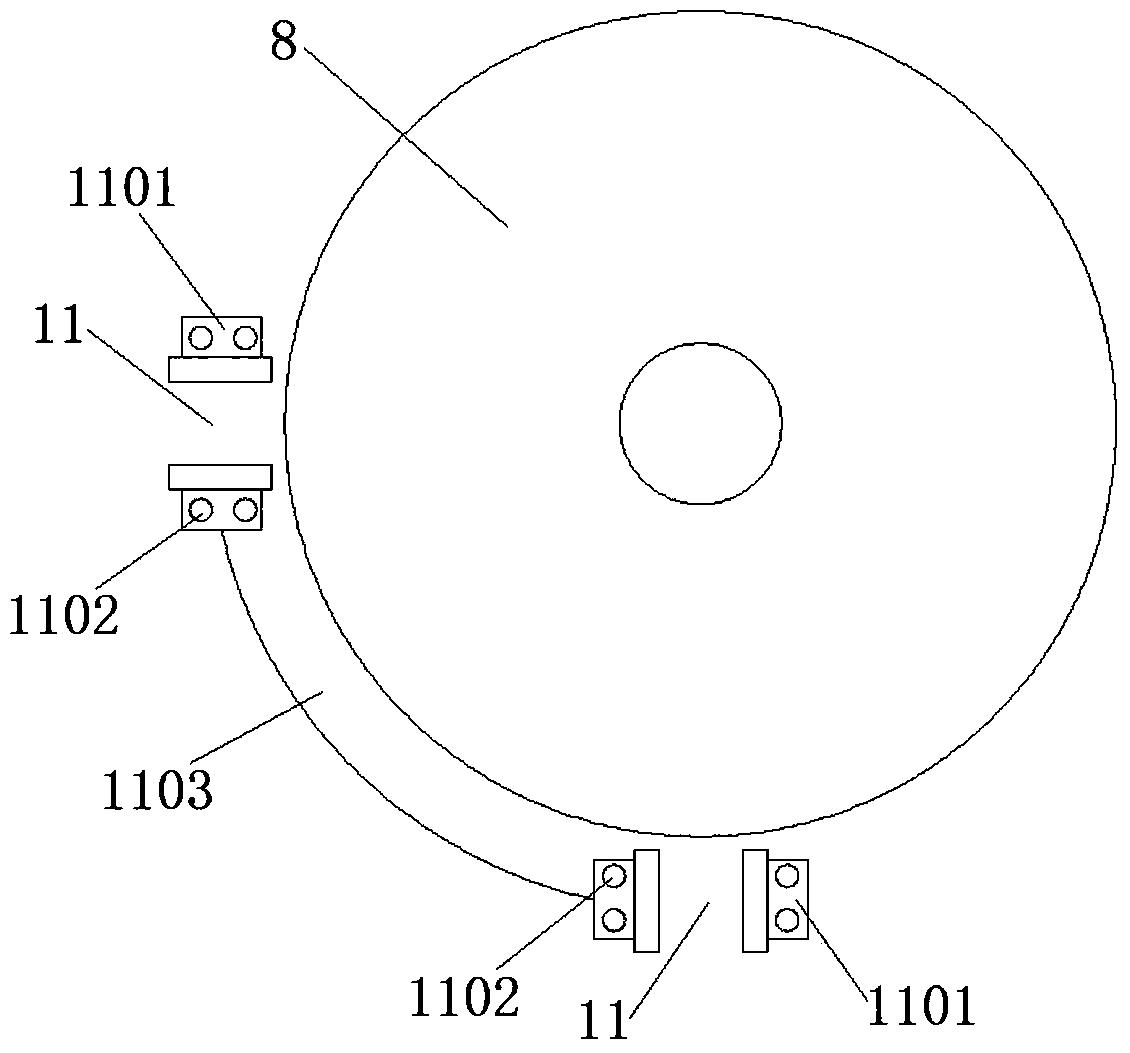

图3为本发明中的阴极小室的结构示意图。

示意图中的标号说明:

1、真空室;2、开卷室;201、开卷机构;3、纠偏装置;4、闸板阀;5、前处理装置;6、基带;7、换向辊;8、冷辊;9、收卷室;901、收卷机构;10、回转换靶装置;1001、机座;1002、轴向伸缩机构;1003、回转盘;1004、径向伸缩机构;1005、极靶座板;11、阴极小室;1101、冷却板;1102、冷却水管;1103、真空隔离室;12、靶芯;13、进气阀;14、粗抽阀;15、粗抽泵;16、深冷泵;17、分子泵闸阀;18、分子泵;19、前级泵闸阀;20、前级泵。

具体实施方式

为进一步了解本发明的内容,结合附图对本发明作详细描述。

结合图1,本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,主要由执行镀膜工作的真空室1、设于真空室1两侧的开卷室2和收卷室9、提供镀膜工艺条件的外设泵组、检测和控制镀膜加工状态的检测控制系统等几部分组成。其中,开卷室2内设有开卷机构201,收卷室9内设有收卷机构901,真空室1内设有两组并排设置的冷辊8、用于基带6换向的换向辊7、回转换靶装置10及阴极小室11,开卷室2与真空室1之间、收卷室9与真空室1之间均设置有闸板阀4,开卷机构201和收卷机构901之间的基带6经过设于真空室1内的换向辊7换向后呈“S”形缠绕于两组冷辊8上,开卷机构201和收卷机构901处各设置一组纠偏装置3,且纠偏装置3位于开卷室2和收卷室9内;每组冷辊8的包覆有基带6的圆周面上至少对应设置两组回转换靶装置10,每组回转换靶装置10与对应的冷辊8之间均设置有一组两面开口的阴极小室11,且每组回转换靶装置10、阴极小室11和对应的冷辊8位于同一轴线上,在开卷机构201处还设置有位于真空室1内的前处理装置5。外设泵组包括粗抽泵组、深冷泵16和分子泵组,粗抽泵组包括粗抽泵15、进气阀13和粗抽阀14,粗抽泵15、进气阀13和粗抽阀14按照如图1所示的连接结构与真空室1相连通,主要用于将真空室1内的气体快速抽出,达到分子泵的工作条件;深冷泵16与真空室1相连通,主要用于快速对真空室1进行降温,并配合粗抽泵组和分子泵组使真空室1内达到极限真空状态;分子泵组包括前级泵20、前级泵闸阀19、分子泵18和分子泵闸阀17,前级泵20、前级泵闸阀19、分子泵18和分子泵闸阀17依次连接后与真空室1相连通,主要用于实现快速达到极限真空状态。检测控制系统包括气体分析仪、真空计、气体流量计、光纤感应探头、张力控制系统及计算机,气体分析仪设于阴极小室11内,用于分析阴极小室11内的气体成分和含量;真空计设于真空室1内,用于测量真空室1内的气压;气体流量计设于阴极小室11的进气管道上,用于控制阴极小室11的进气量;光纤感应探头伸入阴极小室11中,用于对靶材溅射出来的金属氧化物气体进行在线收集分析;张力控制系统设于开卷机构201、冷辊8、收卷机构901及设于基带6上的张紧辊上,用于控制柔性基带6的平稳运行;气体分析仪、真空计、气体流量计和光纤感应探头分别于计算机相连,用于对各个工艺参数进行计算和控制。

本发明的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,旨在提供一种结构紧凑、控制方便、加工效率高的双面镀膜机。利用两组纠偏装置3实现基带6的往复连续运动,使基带6的收卷边缘整齐,达到镀多层膜的加工目的;利用基带6在两组冷辊8上“S”形缠绕,实现基带6的双面镀膜;同时通过在每组冷辊8上对应设置至少两组回转换靶装置10,一次镀膜行程可以完成基材两面多层膜的镀制,大大提高了镀膜机双面镀膜的效率,且镀膜精度高,同时在不打开镀膜真空室的情况下即可及时更换阴极靶,节省了传统换靶后再次抽真空所需的时间,简化了镀膜机的电气控制装置及程序;设备结构紧凑,占地空间小,尤其适合于大批量生产。

下面结合实施例对本发明作进一步的描述。

实施例

如图1所示,本实施例的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,包括真空室1、开卷室2、设于开卷室2内的开卷机构201、收卷室9、设于收卷室9内的收卷机构901、设于真空室1内的两组冷辊8、纠偏装置3和回转换靶装置10,开卷室2与真空室1之间、收卷室9与真空室1之间均设置有闸板阀4,用于阻止开卷室2和收卷室9内的气体进入真空室1中,影响真空室1的真空度;真空室1内还设有用于改变基带6方向的换向辊7,开卷机构201和收卷机构901之间的基带6经过换向辊7换向后呈“S”形缠绕于两组冷辊8上,两组冷辊8横向并排布置,结构紧凑,占地空间小;镀膜加工时,开卷机构201、冷辊8和收卷机构901同步联动,同时冷辊8中还通入-15~-20℃的冷却液,用于降低镀膜所产生的高温,保证镀膜质量,在镀膜结束后,又能够使冷辊8快速回到室温状态。开卷机构201和收卷机构901处各设置一组纠偏装置3,且纠偏装置3位于开卷室2和收卷室9内,开卷机构201和收卷机构901均具有收卷和放卷功能,在收卷和放卷的往复运动中,两组纠偏装置3可以确保基带6收卷边缘整齐,从而保证了基带6往复运动的稳定性。每组冷辊8的包覆有基带6的圆周面上至少对应设置两组回转换靶装置10,每组回转换靶装置10与对应的冷辊8之间均设置有一组两面开口的阴极小室11,且每组回转换靶装置10、阴极小室11和对应的冷辊8位于同一轴线上,将基带6采用“S”形的方式缠绕于两组冷辊8上,基带6的正面包裹在其中一个冷辊8上,则基带6的背面包裹在另一个冷辊8上,即在较小的空间内可以实现基带6的双面镀膜,同时回转换靶装置10可以通过回转的方式,在不打开镀膜真空室1的情况下即可及时更换阴极靶,实现了在基带6的两面上连续镀多层膜的功能,克服了现有镀膜机在真空室1外部换靶时需要再次抽真空,浪费大量时间和能源的不足。具体在本实施例中,每组冷辊8上设置有两组回转换靶装置10,即在基带6的一个运动行程上即可在基带6的两个面上镀两层功能膜,结合基带6的往复运动和回转换靶装置10的快速换靶,可以实现连续镀多层功能膜,同时合理地利用了真空室1的有限空间,结构紧凑,占地空间小。

如图2所示,本实施例给出了一种回转换靶装置10的具体结构示意图,该回转换靶装置10包括固定于真空室1内的机座1001、通过回转机构连接于机座1001上的回转盘1003、通过径向伸缩机构1004均匀分布于回转盘1003上的两个或两个以上的用于安装靶芯12的极靶座板1005;此外,为了在一次镀膜完成后方便地进行靶芯12的更换,在回转换靶装置10的机座1001上还设置有沿回转盘1003轴向伸缩的轴向伸缩机构1002,通过轴向伸缩机构1002将回转盘1003连同其上的极靶座板1005推出真空室1,无需进入真空室1就可以进行靶芯12的更换,操作简单方便。具体在本实施例中,极靶座板1005均匀设置有4个,一次换靶后可至少连续在基带6的两面各镀4层以上的功能膜,且极靶座板1005上的靶芯12采用法兰连接方式,方便了靶芯12的拆装更换;上述的回转机构为步进电机,可以带动回转盘1003按设定程序定角度旋转,控制方便、定位准确;轴向伸缩机构1002包括三层圆筒式导轨和电动推杆,三层圆筒式导轨的一端固定于回转盘1003上,另一端设于机座1001上,采用三层圆筒式导轨确保了轴向伸缩机构1002具有足够的刚性,确保可以伸出较远的距离;径向伸缩机构1004为电动推杆,每个极靶座板1005均由一个电动推杆控制伸缩。在本实施例中,极靶座板1005旋转到阴极小室11的对应开口处,向外伸出并嵌入阴极小室11内,实现工艺镀膜;并且,结合开卷机构201和收卷机构901的往复运动,带动基带6往复运动,从而实现基带6双面连续镀多层功能膜。

本实施例的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,纠偏装置3为超声波纠偏系统或光电纠偏系统,具体地,对于透明的基带6而言,如聚酯膜等,采用超声波纠偏系统,对于不透明的基带6而言,如金属薄膜等,采用光电纠偏系统或超声波纠偏系统。上述的超声波纠偏系统或光电纠偏系统的纠偏原理为现有技术,在此就不再赘述。如图3所示,阴极小室11上设有冷却板1101和补气机构,冷却板1101设于阴极小室11的侧壁上,且冷却板1101上分布有冷却水管1102,补气机构设于阴极小室11内,且与真空室1外部的补气单元相连通,阴极小室11内还设有抽真空机构,且该抽真空机构与真空室1外部的抽真空机相连通;相邻两个阴极小室11之间还设置有真空隔离室1103。此外,本实施例的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,在开卷机构201处还设置有前处理装置5,该前处理装置5包括离子源预处理机构和冷井盘管深冷机构,离子源预处理机构用于清洗基带6表面的污物;冷井盘管深冷机构利用液氮作为制冷剂,可以在3~5分钟内使周围温度降到零下120℃左右,用于冷凝对基带6前处理过程中释放的大量水汽,并配合抽真空系统提高真空度。另外,为了便于观察真空室1内的工作状态,在真空室1上还开设有观察窗口。

本实施例的一种高效率双面往复连续镀膜磁控溅射卷绕镀膜机,镀膜加工时,将成卷的基带6套装于开卷机构201上,引出基带6的一端分别如图1所示绕过换向辊7和冷辊8,并固定于收卷机构901上;将镀制膜层所需的靶芯12安装于对应的极靶座板1005上;封闭真空室1,利用外设泵组对真空室1进行抽真空,实现镀膜所需工艺条件,同时开卷室2和收卷室9也一并进行粗抽真空;镀膜时,开卷机构201和收卷机构901同步放卷和收卷,同时冷辊8同步联动,实现卷绕镀膜;当开卷机构201放卷完成后(即基带6的两面各已镀完两层膜层),各组回转换靶装置10根据设定程序进行换靶动作:径向伸缩机构1004收缩,极靶座板1005从阴极小室11内退出,回转机构根据预先设好的程序控制回转盘1003转动一定角度,更换另一个靶芯12,并利用径向伸缩机构1004将固定该靶芯12的极靶座板1005顶出嵌入阴极小室11内,完成一次换靶;换靶完成后,开卷机构201和收卷机构901开始反向转动,即开卷机构201和收卷机构901的功能互换,冷辊8也同步联动,实现基带6每面四层膜的镀制;重复上述步骤,以具有四组靶芯12的回转换靶装置10、和每组冷辊8对应设置两组回转换靶装置11的镀膜机为例,一次换靶至少可以在基带6的双面上连续镀制8层膜层,加之四组靶芯12与两组回转换靶装置10的自由组合,可以实现更多膜层的镀制,大大提高了镀多层功能膜的效率;当回转换靶装置10上的靶材全部镀制完成后,停机,利用轴向伸缩机构1002将回转盘1003推出真空室1,在真空室1外部进行更换靶芯12。由于开卷机构201和收卷机构901处各设有一组纠偏装置3,因此可以实现基带6的往复连续运动,达到镀多层膜的加工目的;利用回转换靶装置10实现在真空室1内快速换靶,节省了换靶时间和省去了反复换靶所需的重复抽真空操作,省时节能;此外,采用本发明的结构,磁控溅射卷绕镀膜机的结构得到明显简化,无需复杂的电气控制系统和程序,大大减少了设备占地面积,降低了设备制造成本,尤其适合于大批量生产。

以上示意性地对本发明及其实施方式进行了描述,该描述没有限制性,附图中所示的也只是本发明的实施方式之一,实际的结构并不局限于此。所以,如果本领域的普通技术人员受其启示,在不脱离本发明创造宗旨的情况下,不经创造性地设计出与该技术方案相似的结构方式及实施例,均应属于本发明的保护范围。
