【中国发明,中国发明授权】一种用质心波长联合光谱宽度表征GaN基LED结温的装置及其方法
有权-审定授权 中国
- 申请号：
- CN201510192171.3
- 专利权人：
- 常州工学院
- 授权公告日/公开日：
- 2017.07.04
- 专利有效期：
- 2015.04.21-2035.04.21
- 技术分类：
- G01:测量；测试
- 转化方式：
- 转让
- 价值度指数：
-
- 56.0分
- 价格：
- 面议
发布人
朱锡芳
联系人朱锡芳
-
- 13011000141
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201510192171.3
- 申请日
- 20150421
- 公开/公告号
- CN104792434A
- 公开/公告日
- 20150722
- 申请/专利权人
- [常州工学院]
- 发明/设计人
- [饶丰, 朱锡芳, 徐安成, 周祥才]
- 主分类号
- G01K11/00
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 中国,CN,江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [高桂珍]
摘要
本发明公开了一种用质心波长联合半高全宽表征GaN基LED结温的装置及其方法，装置包括热阻结构分析仪、恒温器、积分球，所述的恒温器上设置有LED灯座以及光谱分析仪和电脑，所述光谱分析仪的信号传输端与电脑相连，所述的积分球内设有光谱分析仪探头，所述的光谱分析仪探头透过积分球到达积分球内壁，所述的热阻结构分析仪上连接有LED光源，所述的LED光源穿过积分球的孔到达积分球内，所述的电脑上连接有驱动电源，所述的LED光源安置在LED灯座上。本发明准确可靠、方便简洁的测量装置及方法，其使用成本较低、装置简单高效同时不接触LED本身即可测量出GaN基LED的结温。
法律状态
| 法律状态公告日 | 20170704 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20150819 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):G01K 11/00 申请日:20150421 |
| 法律状态公告日 | 20150722 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
权利要求
权利要求数量（3）
独立权利要求数量（2）
1.一种用质心波长联合半高全宽表征GaN基LED结温的装置，包括热阻结构分析仪、 恒温器、积分球，其特征在于：所述的恒温器上设置有LED灯座以及光谱分析仪和电脑，所 述光谱分析仪的信号传输端与电脑相连，所述的积分球内设有光谱分析仪探头，所述的光谱 分析仪探头透过积分球到达积分球内壁，所述的热阻结构分析仪上连接有LED光源，所述的 LED光源穿过积分球的孔到达积分球内，所述的电脑上连接有驱动电源，所述的LED光源安 置在LED灯座上。
2.根据权利要求1所述的一种用质心波长联合半高全宽表征GaN基LED结温的装置， 其特征在于所述LED光源指GaN基单颗LED或LED阵列，所述的LED阵列由不同颜色GaN 基LED组成。
3.一种用质心波长联合半高全宽表征GaN基LED结温的方法，其特征在于包括以下步 骤：
1)将需要标定的LED光源安装在恒温器上的LED灯座上，保持两者良好的热接触，所述 的LED光源通过积分球一侧的孔进入积分球内表面，光谱分析仪探头通过积分球另一侧的孔 进入积分球内壁，所述的光谱分析仪数据输出端与电脑相连，所述的热阻结构分析仪的控制 端与电脑相连，所述的热阻结构分析仪的电源输出端与LED灯座相连；
2)经过步骤1)后设置恒温器温度T 1，当LED光源达到设置的恒温器温度后调整驱动电 源，使LED光源在小于额定电流5％的电流驱动下发光，然后用光谱分析仪测量LED光源的 相对光谱，并由电脑记录下相对光谱分布；
3)重复步骤2)，测量恒温器温度为T 2时LED光源的相对光谱分布；
4)通过公式 计算不同恒温器温度对应的质心波长，其中λ 1，λ 2是LED光 谱分布的上、下限波长，通过公式Δλ 0.5＝λ up-λ down计算不同恒温器温度对应的半高全宽，其 中λ up，λ down分别是光谱为峰值一半对应的较大和较小的波长，即测量温度控制器温度为T 1和 T 2时，质心波长分别为 半高全宽分别为 利用公式 计算质心波长-结温系数K和半高全宽-结温系数k /；
5)改变衬底温度和驱动电流，使得结温恒定为T 0，测量此时的归一化光谱功率分布， 并计算质心波长 和半高全宽 通过公式 采用最小二乘拟合，得到系数σ 0，σ 1，I 0及
6)测量正常工作条件下LED光源的相对光谱分布，通过式 Δλ 0.5＝λ up-λ down计算质心波长和半高全宽，测量测量环境温度T 0，代入公式 得到的待测LED光源的结温。
1.一种用质心波长联合半高全宽表征GaN基LED结温的装置，包括热阻结构分析仪、恒温器、积分球，其特征在于：所述的恒温器上设置有LED灯座以及光谱分析仪和电脑，所述光谱分析仪的信号传输端与电脑相连，所述的积分球内设有光谱分析仪探头，所述的光谱分析仪探头透过积分球到达积分球内壁，所述的热阻结构分析仪上连接有LED光源，所述的LED光源穿过积分球的孔到达积分球内，所述的电脑上连接有驱动电源，所述的LED光源安置在LED灯座上。
2.根据权利要求1所述的一种用质心波长联合半高全宽表征GaN基LED结温的装置，其特征在于所述LED光源指GaN基单颗LED或LED阵列，所述的LED阵列由不同颜色GaN基LED组成。
3.一种用质心波长联合半高全宽表征GaN基LED结温的方法，其特征在于包括以下步骤：
1)将需要标定的LED光源安装在恒温器上的LED灯座上，保持两者良好的热接触，所述的LED光源通过积分球一侧的孔进入积分球内表面，光谱分析仪探头通过积分球另一侧的孔进入积分球内壁，所述的光谱分析仪数据输出端与电脑相连，所述的热阻结构分析仪的控制端与电脑相连，所述的热阻结构分析仪的电源输出端与LED灯座相连；
2)经过步骤1)后设置恒温器温度T1，当LED光源达到设置的恒温器温度后调整驱动电源，使LED光源在小于额定电流5％的电流驱动下发光，然后用光谱分析仪测量LED光源的相对光谱，并由电脑记录下相对光谱分布；
3)重复步骤2)，测量恒温器温度为T2时LED光源的相对光谱分布；
4)通过公式 λ c = ∫ λ 1 λ 2 F ( λ ) · λdλ ∫ λ 1 λ 2 F ( λ ) dλ ]]>计算不同恒温器温度对应的质心波长，其中λ1，λ2是LED光谱分布的上、下限波长，通过公式Δλ0.5＝λup-λdown计算不同恒温器温度对应的半高全宽，其中λup，λdown分别是光谱为峰值一半对应的较大和较小的波长，即测量温度控制器温度为T1和T2时，质心波长分别为半高全宽分别为利用公式计算质心波长-结温系数K和半高全宽-结温系数k/；
5)改变衬底温度和驱动电流，使得结温恒定为T0，测量此时的归一化光谱功率分布，并计算质心波长和半高全宽通过公式采用最小二乘拟合，得到系数σ0，σ1，I0及
6)测量正常工作条件下LED光源的相对光谱分布，通过式Δλ0.5＝λup-λdown计算质心波长和半高全宽，测量测量环境温度T0，代入公式 [ λ c - k ( T j · T 0 ) - σ 0 σ 1 ] I 0 = [ Δλ 0.5 - k / ( T j · T 0 ) - σ 0 / σ 1 / ] I 0 / , ]]>得到的待测LED光源的结温。
说明书
技术领域
本发明涉及LED光电检测装置及其方法，特别是一种用质心波长联合光谱宽度表征GaN基LED结温的装置及其方法。
背景技术
LED(Light Emitting Diode)已被广泛应用于信号指示、液晶背光源、显示、通用照明等领域。但是，LED自身的光电色特性和寿命与结温密切相关。结温升高会导致LED的发光效率降低，寿命缩短。因此如何快速、科学、方便的测量LED结温就成为了问题的突破口。
已经报道的LED结温测量方法有正向电压法(EIA/JEDEC standard JESD51-1,中国标准200910198965.5，中国专利200920212653.0，200910198965.5)、热阻法(标准SJ/T11394-2009)，【通过测量LED管脚温度和芯片散热的热功率，以及热阻系数来确定结温，测量中需要结合正向电压法来确定热阻系数。】峰值波长法[Third International Conference on Solid StateLighting,Proceedings of SPIE 2010.5187:93-99]，谷值波长法[光谱学与光谱分析,2013,33(1):36-39]、辐射强度法[光电子·激光,2009,20(8):1053-1057]、蓝白比法[Thirdinternational conference on solid state lighting,proceedings of SPIE 2010.5187:107-114]。液晶阵列热成像法[Phys.Stat.Sol(c)1(2004)2429],微拉曼谱法[Phys.Status.Solidi,A202(2005)824],发光光谱法[Appl.Phys.Lett.89(2006)101114].中心波长法(Microelectronics Reliability,2013,53(5):701-705)和质心波长法(CN201410268725)。
然而，这些方法测量GaN基LED结温仍然存在诸多不足，如由于其灯具外壳材料等的限制，一般很难实现符个LED引脚上的压降测量，正向电压法难以使用，峰值波长法，质心波长法和谷值波长法需要准确测量峰值或谷值，更不利的是，GaN基LED的峰值波长与结温的关系并不单调。蓝白比法只能用于荧光粉转换型白色LED结温，辐射强度法对测量环境和条件要求比较高，液晶阵列热成像法、微拉曼谱法、发光光谱法等对测试仪器的精度要求高，相关设备比较昂贵。
在电流变化不大的情况下，GaN基LED光谱的宽度随结温的增大而单调增大，因此，可以使用半高全宽来表征结温，也可以使用加权半高全宽表征GaN基LED结温，见专利CN201410268532。但是当电流变化较大时，半高全宽或加权半高全宽表征结温的误差较大，因此，很有必要开发其他新的基于光谱分布的方法，即质心波长联合光谱宽度法。
发明内容
1.要解决的技术问题
针对现有技术中存在的问题，本发明提供了一种基于GaN基LED模块光谱特性的准确可靠、方便简洁的测量装置及方法，其使用成本较低、装置简单高效同时不接触LED本身即可测量出GaN基LED的结温。
2.技术方案
本发明的目的通过以下技术方案实现。
一种用质心波长联合半高全宽表征GaN基LED结温的装置，包括热阻结构分析仪、恒温器、积分球，所述的恒温器上设置有LED灯座以及光谱分析仪和电脑，所述光谱分析仪的信号传输端与电脑相连，所述的积分球内设有光谱分析仪探头，所述的光谱分析仪探头透过积分球到达积分球内壁，所述的热阻结构分析仪上连接有LED光源，所述的LED光源穿过积分球的孔到达积分球内，所述的电脑上连接有驱动电源，所述的LED光源安置在LED灯座上。
所述LED光源指GaN基单颗LED或LED阵列，所述的LED阵列由不同颜色GaN基LED组成。
一种用质心波长联合半高全宽表征GaN基LED结温的方法，包括以下步骤：
1)将需要标定的LED光源安装在恒温器上的LED灯座上，保持两者良好的热接触，所述的LED光源通过积分球一侧的孔进入积分球内表面，光谱分析仪探头通过积分球另一侧的孔进入积分球内壁，所述的光谱分析仪数据输出端与电脑相连，所述的热阻结构分析仪的控制端与电脑相连，所述的热阻结构分析仪的电源输出端与LED灯座相连；
2)经过步骤1)后设置恒温器温度T1，当LED光源达到设置的恒温器温度后调整驱动电源，使LED光源在小于额定电流5％的电流驱动下发光，然后用光谱分析仪测量LED光源的相对光谱，并由电脑记录下相对光谱分布；
3)重复步骤2)，测量恒温器温度为T2时LED光源的相对光谱分布；
4)通过公式计算不同恒温器温度对应的质心波长，其中λ1,λ2是LED光谱分布的上、下限波长，通过公式Δλ0.5＝λup-λdown计算不同恒温器温度对应的半高全宽，其中λup,λdown分别是光谱为峰值一半对应的较大和较小的波长，即测量温度控制器温度为T1和T2时，质心波长分别为半高全宽分别为利用公式计算质心波长-结温系数K和半高全宽-结温系数k/；
5)改变衬底温度和驱动电流，使得结温恒定为T0，测量此时的归一化光谱功率分布，并计算质心波长和半高全宽通过公式 Δ λ 0.5 3 = σ 0 / + σ 1 / exp ( I f / I 0 / ) , ]]>采用最小二乘拟合，得到系数σ0,σ1,I0及
6)测量正常工作条件下LED光源的相对光谱分布，通过式Δλ0.5＝λup-λdown计算质心波长和半高全宽，测量测量环境温度T0，代入公式 [ λ c - k ( T j - T 0 ) - σ 0 σ 1 ] I 0 = [ Δ λ 0.5 - k / ( T j - T 0 ) - σ 0 / σ 1 / ] I 0 / ]]>得到的待测LED光源的结温。
3.有益效果
相比于现有技术，本发明的优点在于：
1，单次标定，多次测量。即对于LED模块，只需要标定一次系数σ0,σ1,I0,k和测量不同点灯条件下的结温时，均可以采用采用标定的结果。
2，仅需常规的光电测试装置。
3，质心波长和半高全宽容易准确测量，测量的可重复性高，用于表征结温误差小。
4，测量时不接触LED引脚，避免破坏热环境。
5，可以用于单颗LED结温测量，也可以用于多颗GaN基LED组成的阵列的平均结温测量，使用范围广。
附图说明

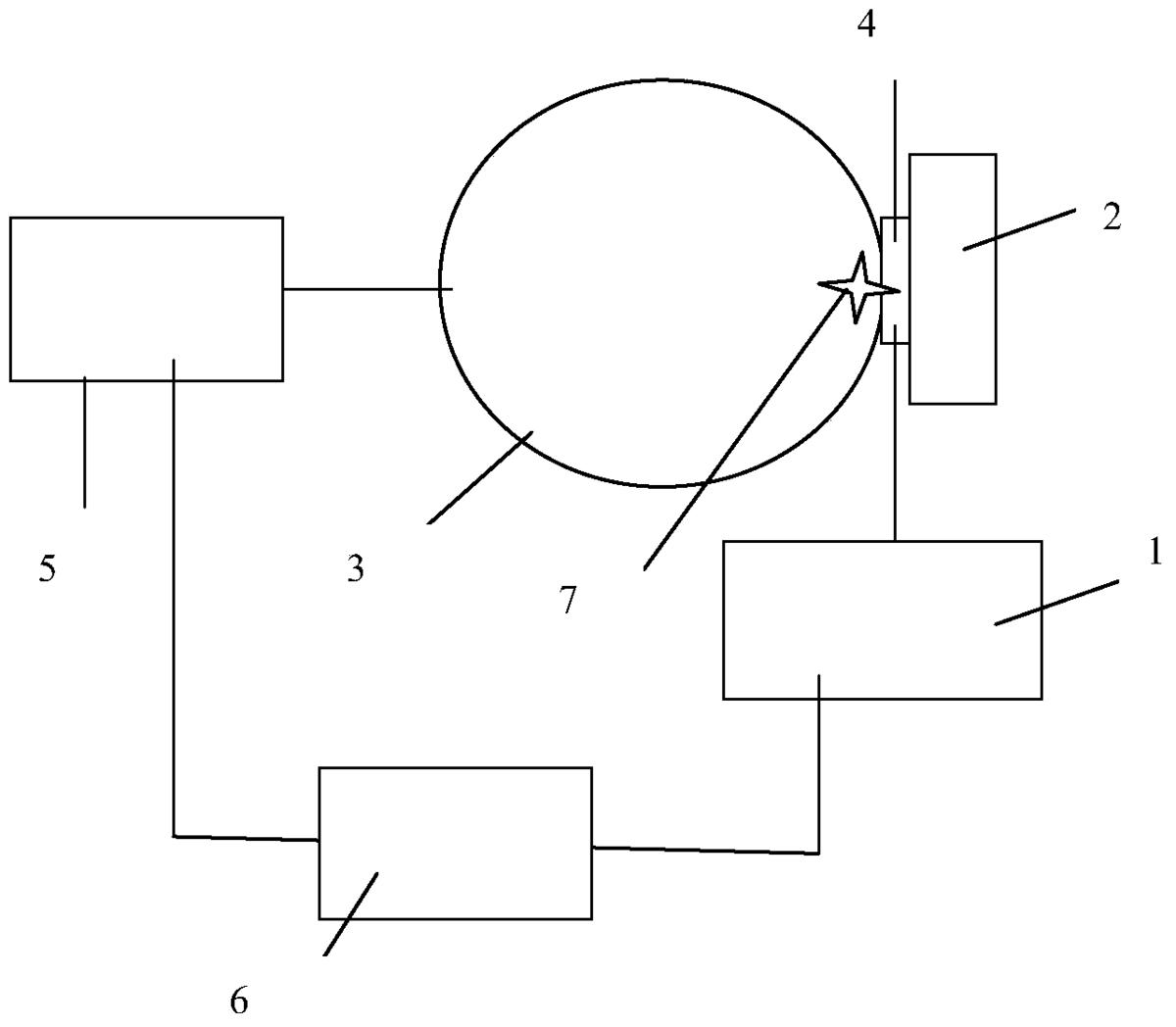

图1是本发明所述校准装置的结构示意图；

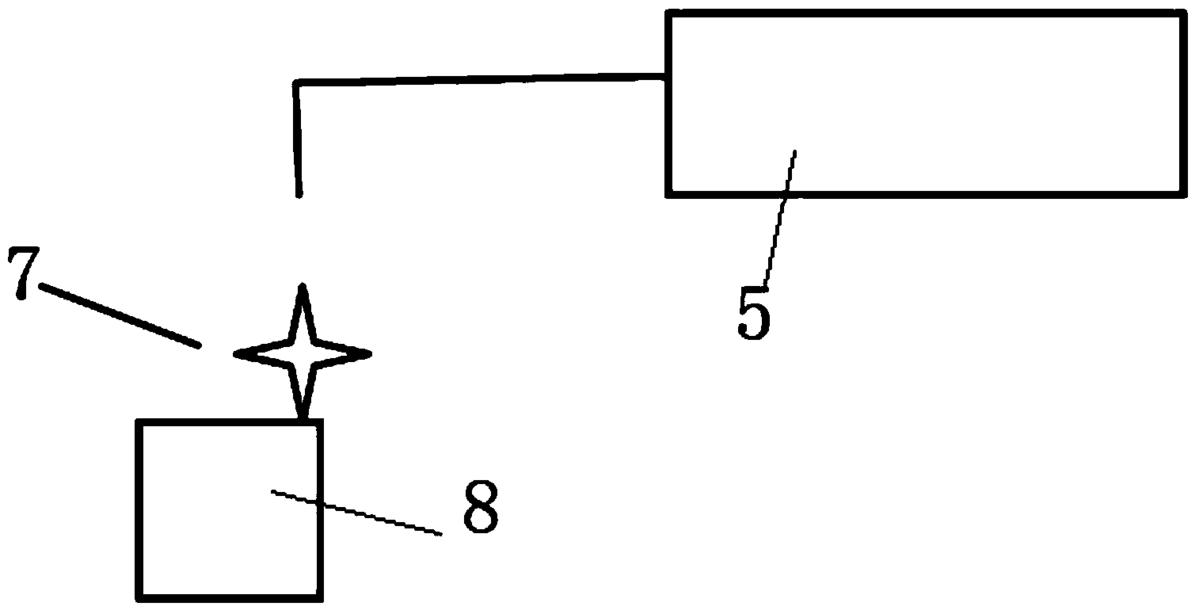

图2是测量装置的示意图；

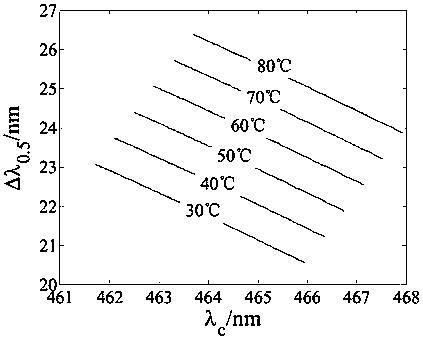

图3是不同结温时质心波长与半高全宽的曲线；

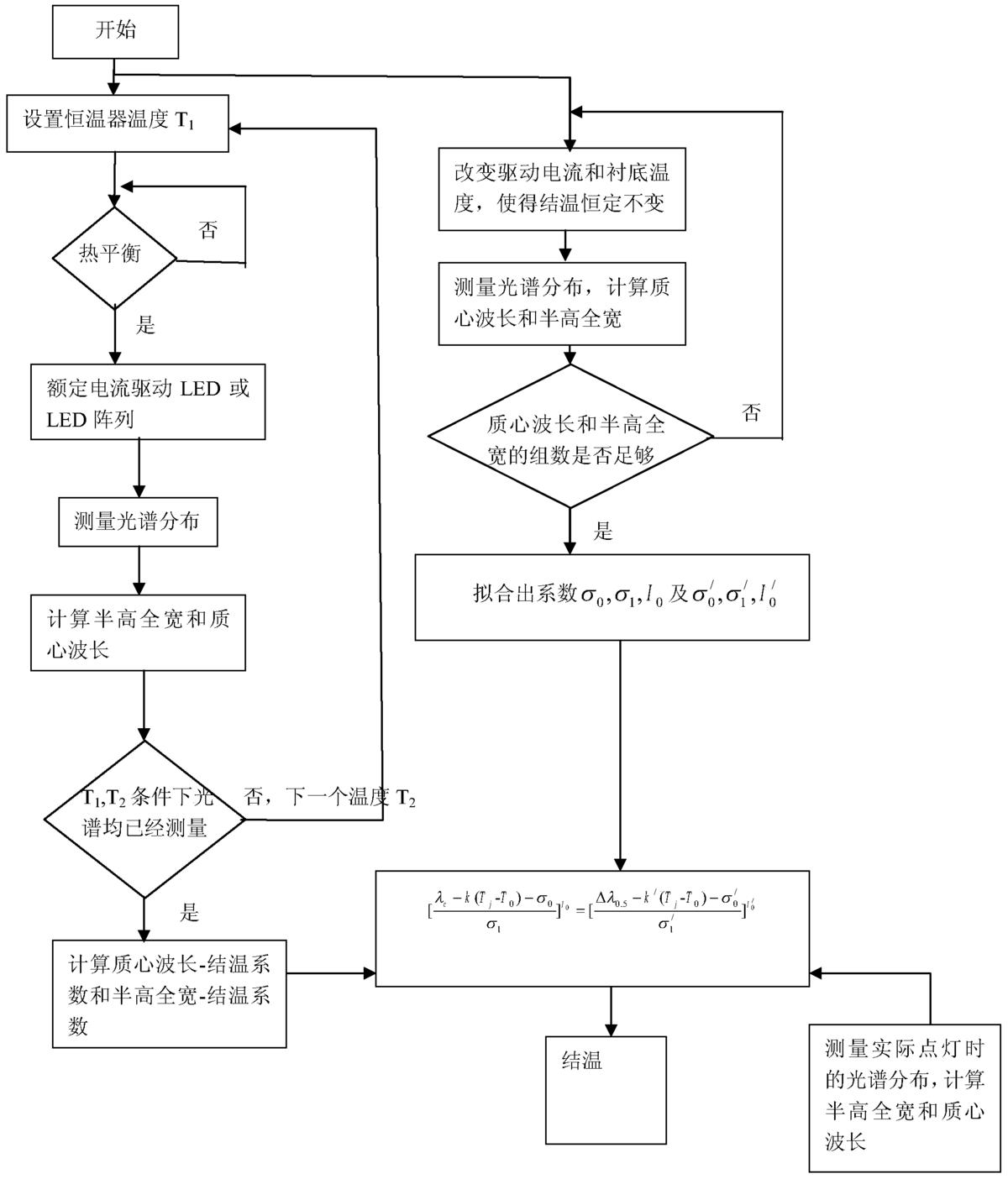

图4是用质心波长联合半高全宽表征LED结温的流程图。
图中：1、热阻结构分析仪，2、恒温器，3、积分球，4、LED灯座，5、光谱分析仪，6、电脑，7、LED光源，8、驱动电源。
具体实施方式
下面结合说明书附图和具体的实施例，对本发明作详细描述。
实施例1
如图1所示，一种用质心波长联合半高全宽表征GaN基LED结温的装置，包括热阻结构分析仪1、恒温器2、积分球3，所述的恒温器2上设置有LED灯座4以及光谱分析仪5和电脑6，所述光谱分析仪5的信号传输端与电脑6相连，所述的积分球3内设有光谱分析仪5探头，所述的光谱分析仪5探头透过积分球3到达积分球3内壁，所述的热阻结构分析仪1上连接有LED光源7，所述的LED光源7穿过积分球3的孔到达积分球3内，所述的电脑6上连接有驱动电源8，所述的LED光源7安置在LED灯座4上。
如图2所示，光谱分析仪5测量LED光源7。
热阻结构分析仪1的作用是采用电压法测量LED结温，以及为LED光源7提供稳定的电源。
所述LED光源7指GaN基单颗LED或LED阵列，所述的LED阵列由不同颜色GaN基LED组成。
如图4所示，一种用质心波长联合半高全宽表征GaN基LED结温的方法，包括以下步骤：
1)标定：将需要标定的LED光源7安装在恒温器2上的LED灯座4上，保持两者良好的热接触，所述的LED光源7通过积分球3一侧的孔进入积分球3内表面，光谱分析仪5探头通过积分球3另一侧的孔进入积分球3内壁，所述的光谱分析仪5数据输出端与电脑6相连，所述的热阻结构分析仪1的控制端与电脑6相连，所述的热阻结构分析仪1的电源输出端与LED灯座4相连；
2)经过步骤1)后设置恒温器2温度T1为20℃，当LED光源7达到设置的恒温器2温度后调整驱动电源8，使LED光源7在小于额定电流5％的电流驱动下发光，然后用光谱分析仪5测量LED光源7的相对光谱，并由电脑6记录下相对光谱分布；
3)重复步骤2)，测量恒温器2温度为T2为70℃时LED光源7的相对光谱分布；
4)通过公式计算不同恒温器2温度对应的质心波长，其中λ1,λ2是LED光谱分布的上、下限波长，对于可见光LED，一般取380nm和780nm。半高全宽Δλ0.5定义为光谱功率分布为峰值高度之一半对应的波长之差，通过公式Δλ0.5＝λup-λdown计算不同恒温器2温度对应的半高全宽，其中λup,λdown分别是光谱为峰值一半对应的较大和较小的波长，将驱动电流设为额定电流，测量温度控制器温度为T1和T2时，LED的归一化光谱功率分布，即测量温度控制器温度为T1和T2时，质心波长分别为半高全宽分别为利用公式计算质心波长-结温系数K(3.64)和半高全宽-结温系数k/(5.48)；
5)改变衬底温度和驱动电流，使得结温恒定为T0为50℃，测量此时的归一化光谱功率分布，如图3所示，并计算质心波长和半高全宽
通过公式 λ c 3 = σ 0 + σ 1 exp ( I f / I 0 ) , Δ λ 0.5 3 = σ 0 / + σ 1 / exp ( I f / I 0 / ) , ]]>由于方程数一般远多于未知数，可以采用最小二乘拟合，得到系数σ0,σ1,I0及(分别为460.7,5.16,429.5和23.8,3.0,403.9)；
6)测量正常工作条件下LED光源7的相对光谱分布，通过式Δλ0.5＝λup-λdown计算质心波长465nm和半高全宽21.3nm，测量测量环境温度T0为30℃，代入公式 [ λ c - k ( T j - T 0 ) - σ 0 σ 1 ] I 0 = [ Δ λ 0.5 - k / ( T j - T 0 ) - σ 0 / σ 1 / ] I 0 / , ]]>得到的待测LED光源7的结温为61.4。
