本发明涉及一种充气桌，具体涉及一种空间站用充气桌。

国际空间站作为科学研究和开发太空资源的手段，为人类提供一个长期在太空轨道上进行对地观测和天文观测的机会，但是，国际空间站的航天员就餐是一个关键的问题，目前国际空间站用的桌子，重量较大，运输成本高，适用性较差。

本发明的目的是为解决现有国际空间站用的桌子，重量较大，运输成本较高，适用性较差的问题，进而提供一种空间站用充气桌。

本发明为解决上述问题采取的技术方案是：本发明的空间站用充气桌包括桌面、桌面支撑架和二十个充气快插接头，桌面粘接在桌面支撑架的上表面上；

所述桌面包括布、三个碳纤维板和八条第四钩扣，所述三个碳纤维板均为矩形板，三个碳纤维板并列设置且长度方向一致，三个碳纤维板粘接在布的上表面上且三个碳纤维板能沿碳纤维板的宽度方向折叠，布的下表面上的四个拐角的每个拐角处均粘接有两条第四钩扣；

所述桌面支撑架包括第一充气组件、围布、第五毛扣、锁紧绳、两条第二毛粘扣、两条第三毛扣、四个第二充气组件、四个充气支撑管和四个第一毛扣；

所述第一充气组件由四个第一充气管组成，每根第一充气管的两端均为封闭端，四根第一充气管竖向阵列布置，四根第一充气管中相邻两根第一充气管相切并粘接，四根第一充气管的截面圆的圆心顺次连接形成一个正方形，所述每个第二充气组件由三根第二充气管组成，每根第二充气管的两端均为封闭端，四个第二充气组件沿第一充气组件的周向均布设置，每个第二充气组件的三根第二充气管两两相切并粘接，且每个第二充气组件的三根第二充气管中与第一充气组件相邻的第二充气管分别与第一充气组件中的两根第一充气管相切并粘接，四个充气支撑管沿四个第二充气组件的周向均布设置，每个充气支撑管的两端均为封闭端，每个充气支撑管和相应的第二充气组件的三根第二充气管中与第一充气组件相邻的第二充气管正对设置，每个充气支撑管和相应的第二充气组件的三根第二充气管中的其余两根第二充气管相切并粘接，每个充气支撑管的底端面上粘接有一个第一毛扣；

第一充气组件的上表面、四个第二充气组件的上表面和四个充气支撑管的上表面齐平，第一充气管和第二充气管的高度相同且均小于充气支撑管的高度，第一充气管、第二充气管和充气支撑管的外径均为7-10cm，所述第一充气管、第二充气管和充气支撑管均为薄膜管；

每根第一充气管和每根第二充气管的底端面的中部均设置有一个充气快插接头，每个充气支撑管的侧壁上设置有一个充气快插接头，充气快插接头用于连接气源；

第一充气组件、四个第二充气组件和四个充气支撑管的上表面上和外侧壁面上套装有围布，围布的底端连接有锁紧绳，围布通过锁紧绳锁紧在第一充气组件、第二充气组件和四个充气支撑管上；位于四个第二充气组件上的围布的外侧壁上设置有第五粘扣，位于其中两个相对的第二充气组件和第一充气组件上方的围布的上表面上粘接有两条第二毛扣(，位于剩余两个相对的第二充气组件和第一充气组件上方的围布的上表面上粘接有两条第三毛扣，两条第二毛扣和两条第三毛扣呈十字形设置，两条第二毛扣和两条第三毛扣分别与第四钩扣粘结。

本发明的有益效果是：本发明结构简单，设计合理，桌面采用碳纤维板和布，重量明显减轻，运输成本降低；三个碳纤维板能沿碳纤维板的宽度方向折叠，体积明显减少，便于输送；第一充气管和第二充气管的高度相同且均小于充气支撑管的高度，第一充气管、第二充气管和充气支撑管的外径均为7-10cm，采用四根第一充气管、十二根第二充气管和四根充气支撑管，支撑桌面稳定性好，所述第一充气管、第二充气管和充气支撑管均为薄膜管，重量明显减轻，总重量小于2公斤，投资小，整体体积减少，运输成本明显降低，适用性好。本发明的桌面与桌面支撑架通过粘扣粘接，便于拆卸和安装，运输方便，使用简单。本发明可用于就餐和书写。

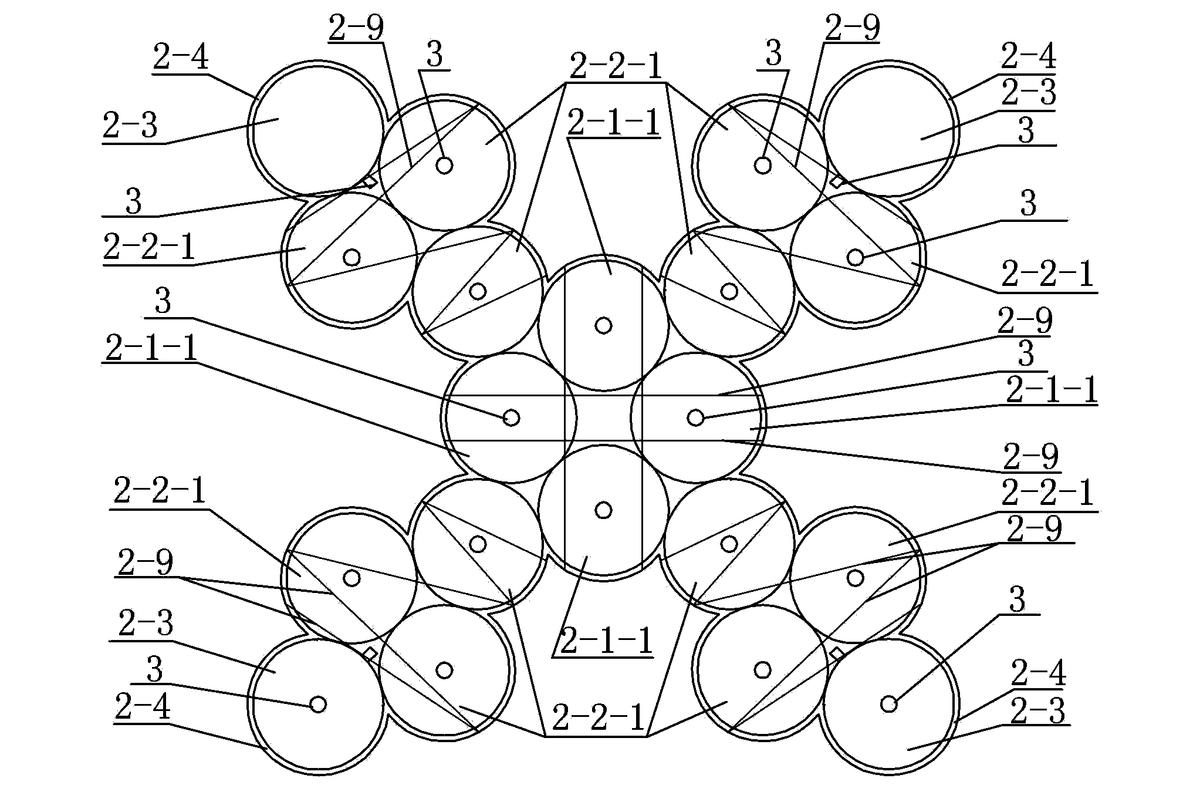

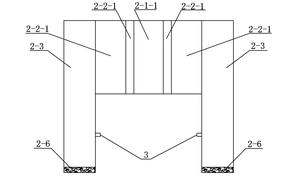

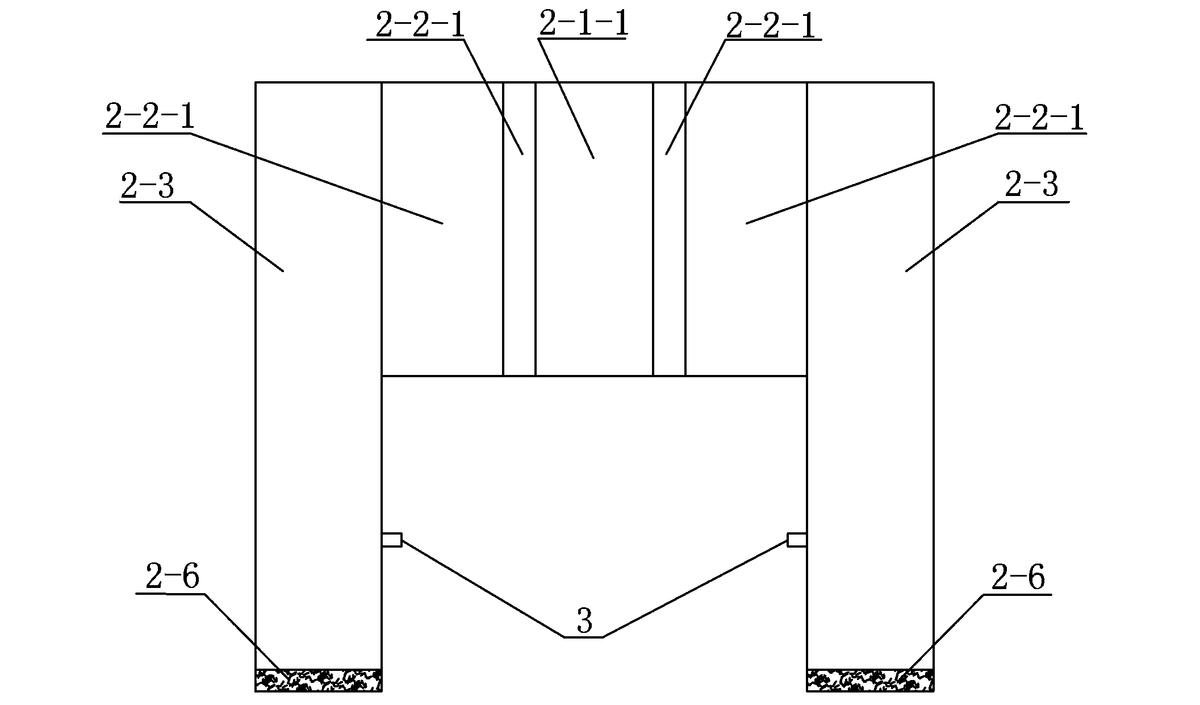

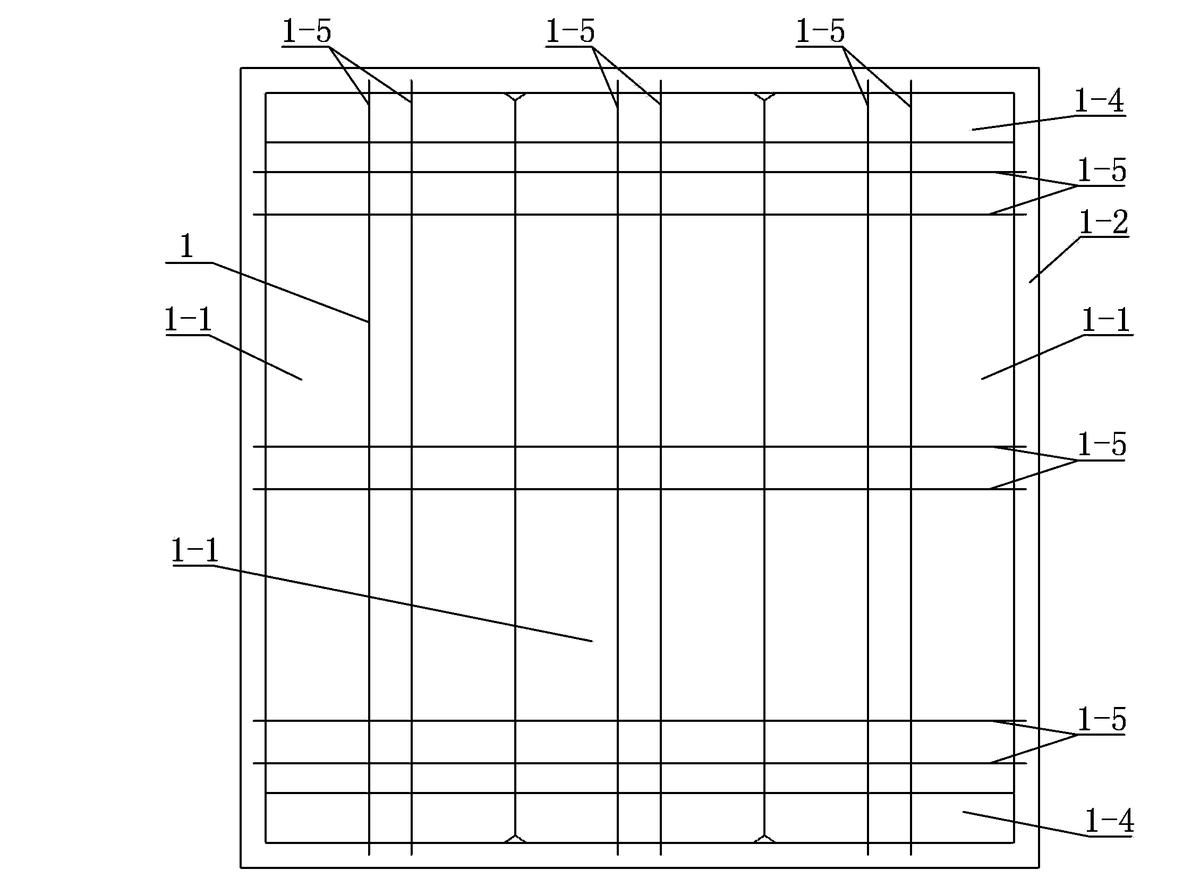

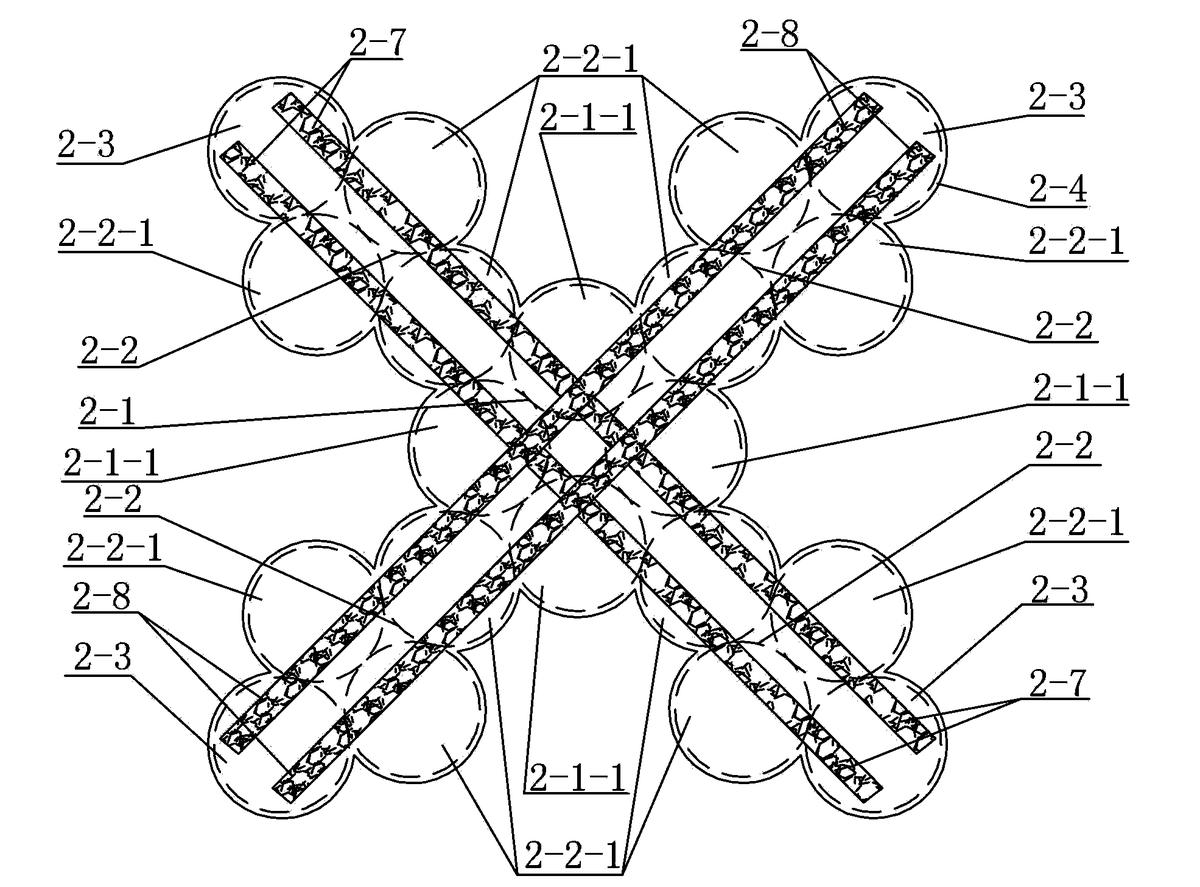

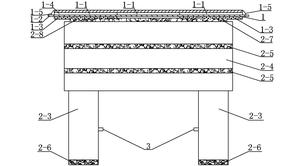

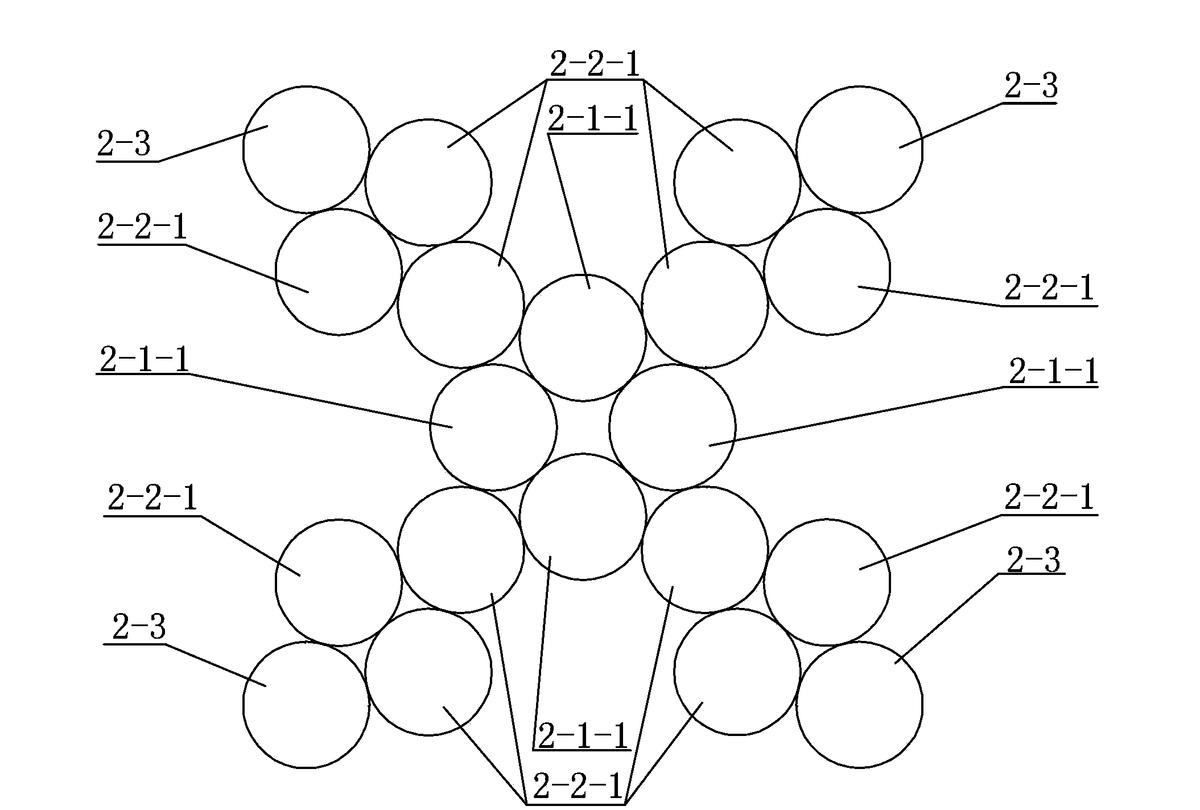

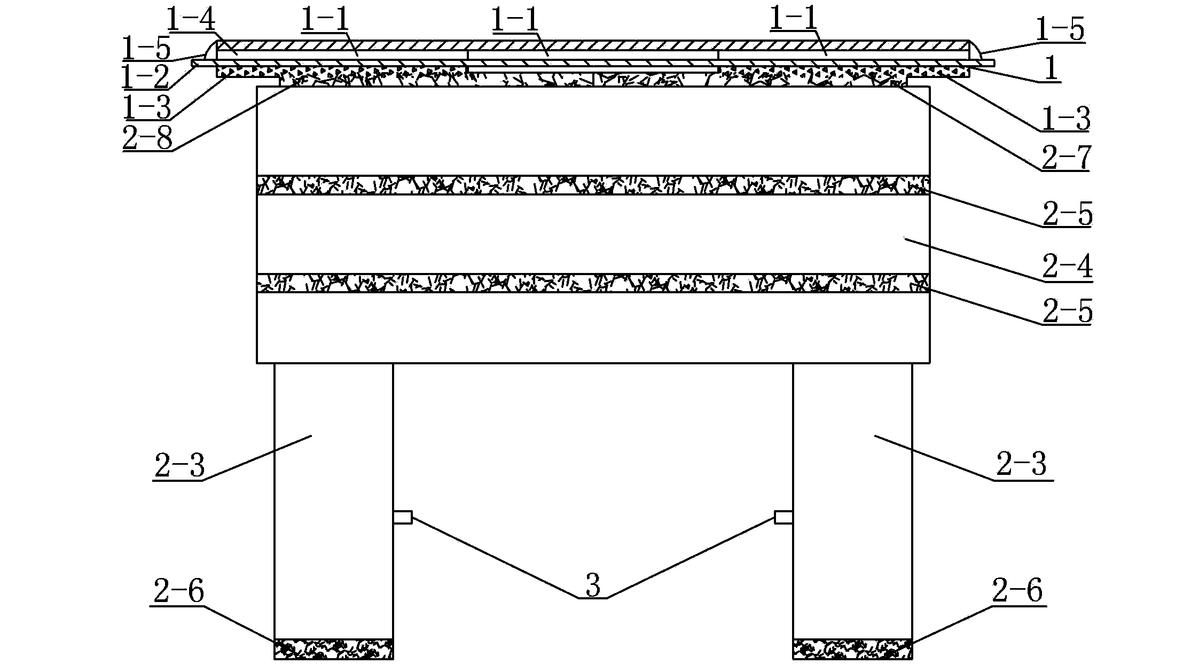

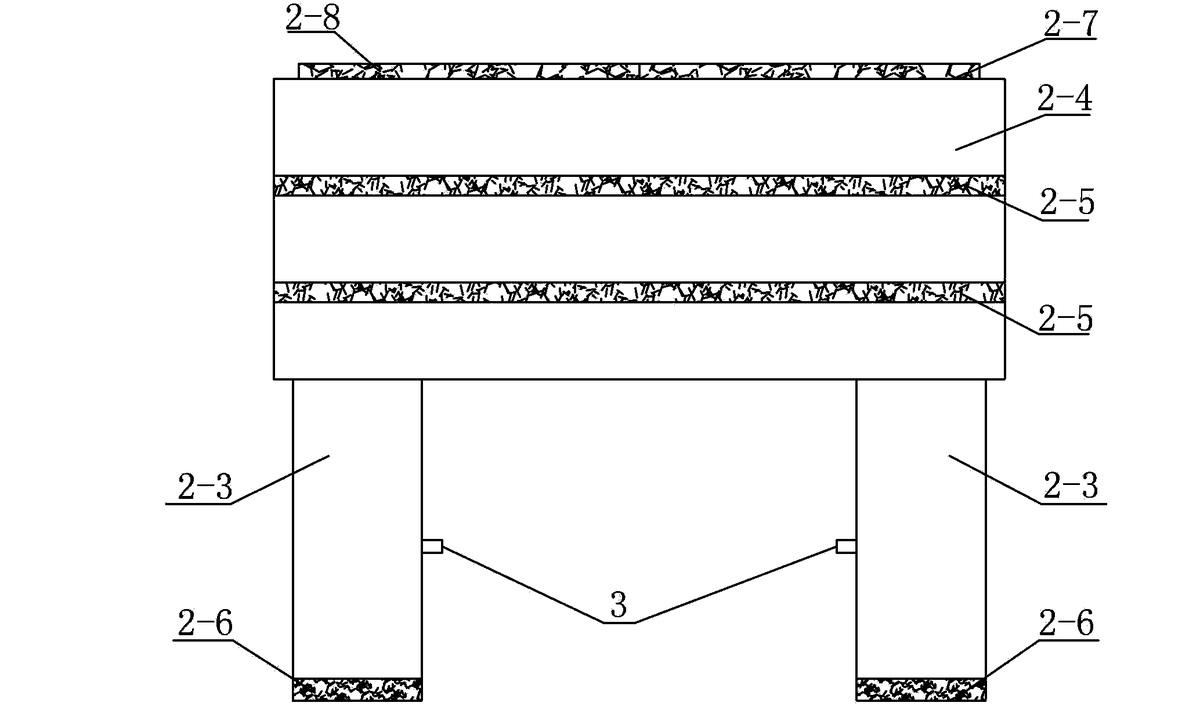

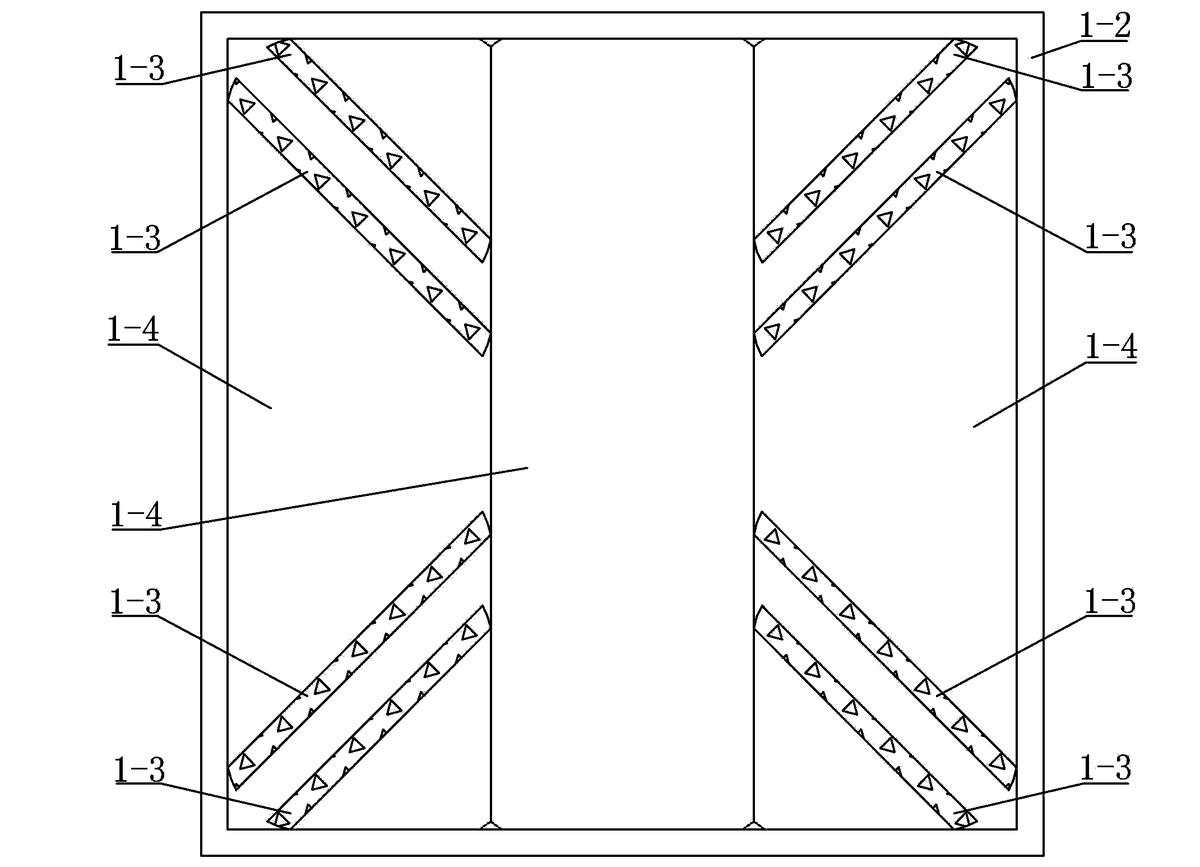

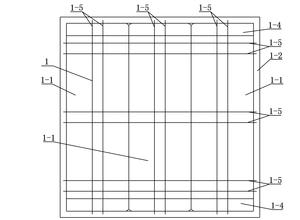

图1是本发明的整体结构主视图，图2是图1的俯视图，图3是桌面支撑架和充气快插接头连接的整体结构主视图，图4是图3的俯视图，图5是第一充气组件、第二充气组件、充气支撑管和充气快插接头连接的整体结构主视图，图6是图5的俯视图，图7是桌面的仰视图，图8是第一充气组件、第二充气组件、充气支撑管、充气快插接头、围布和锁紧绳连接的整体结构仰视图。

具体实施方式一：结合图1-图8说明本实施方式，本实施方式的空间站用充气桌包括桌面1、桌面支撑架2和二十个充气快插接头3，桌面1粘接在桌面支撑架2的上表面上；

所述桌面1包括布1-2、三个碳纤维板1-1和八条第四钩扣1-3，所述三个碳纤维板1-1均为矩形板，三个碳纤维板1-1并列设置且长度方向一致，三个碳纤维板1-1粘接在布1-2的上表面上且三个碳纤维板1-1能沿碳纤维板1-1的宽度方向折叠，布1-2的下表面上的四个拐角的每个拐角处均粘接有两条第四钩扣1-3；

所述桌面支撑架2包括第一充气组件2-1、围布2-4、第五毛扣2-5、锁紧绳2-9、两条第二毛粘扣2-7、两条第三毛扣2-8、四个第二充气组件2-2、四个充气支撑管2-3和四个第一毛扣2-6；所述第一充气组件2-1由四个第一充气管2-1-1组成，每根第一充气管2-1-1的两端均为封闭端，四根第一充气管2-1-1竖向阵列布置，四根第一充气管2-1-1中相邻两根第一充气管2-1-1相切并粘接，四根第一充气管2-1-1的截面圆的圆心顺次连接形成一个正方形，所述每个第二充气组件2-2由三根第二充气管2-2-1组成，每根第二充气管2-2-1的两端均为封闭端，四个第二充气组件2-2沿第一充气组件2-1的周向均布设置，每个第二充气组件2-2的三根第二充气管2-2-1两两相切并粘接，且每个第二充气组件2-2的三根第二充气管2-2-1中与第一充气组件2-1相邻的第二充气管2-2-1分别与第一充气组件2-1中的两根第一充气管2-1-1相切并粘接，四个充气支撑管2-3沿四个第二充气组件2-2的周向均布设置，每个充气支撑管2-3的两端均为封闭端，每个充气支撑管2-3和相应的第二充气组件2-2的三根第二充气管2-2-1中与第一充气组件2-1相邻的第二充气管2-2-1正对设置，每个充气支撑管2-3和相应的第二充气组件2-2的三根第二充气管2-2-1中的其余两根第二充气管2-2-1相切并粘接，每个充气支撑管2-3的底端面上粘接有一个第一毛扣2-6；

第一充气组件2-1的上表面、四个第二充气组件2-2的上表面和四个充气支撑管2-3的上表面齐平，第一充气管2-1-1和第二充气管2-2-1的高度相同且均小于充气支撑管2-3的高度，第一充气管2-1-1、第二充气管2-2-1和充气支撑管2-3的外径均为7-10cm，所述第一充气管2-1-1、第二充气管2-2-1和充气支撑管2-3均为薄膜管；

每根第一充气管2-1-1和每根第二充气管2-2-1的底端面的中部均设置有一个充气快插接头3，每个充气支撑管2-3的侧壁上设置有一个充气快插接头3，充气快插接头3用于连接气源；

第一充气组件2-1、四个第二充气组件2-2和四个充气支撑管2-3的上表面上和外侧壁面上套装有围布2-4，围布2-4的底端连接有锁紧绳2-9，围布2-4通过锁紧绳2-9锁紧在第一充气组件2-1、第二充气组件和四个充气支撑管2-3上；位于四个第二充气组件2-2上的围布3的外侧壁上设置有第五粘扣2-5，位于其中两个相对的第二充气组件2-2和第一充气组件2-1上方的围布2-4的上表面上粘接有两条第二毛扣2-7，位于剩余两个相对的第二充气组件2-2和第一充气组件2-1上方的围布2-4的上表面上粘接有两条第三毛扣2-8，两条第二毛扣2-7和两条第三毛扣2-8呈十字形设置，两条第二毛扣2-7和两条第三毛扣2-8分别与第四钩扣1-3粘结。

本实施方式所述的薄膜管为塑料薄膜管。本实施方式所述锁紧绳为尼龙线或针线。本实施方式的两条第二毛扣和两条第三毛扣分别与八条第四钩扣配合设置。

本实施方式的充气桌使用时，通过气源向充气快插接头充气，进而向第一充气管、第二充气管和充气支撑管内充气，使桌面支撑架扩张，形成稳定的桌面支撑平台，便于工作人员在桌面上就餐、书写或玩棋牌等。本实施方式的四个第二充气组件上的围布的外侧壁上设置有第五粘扣，工作人员可将餐具或使用物品粘接在桌面支撑架上，方便使用。

具体实施方式二：结合图1和图2说明本实施方式，本实施方式所述的桌面还包括两个碳纤维压板1-4和多条弹力绳1-5，所述两个碳纤维压板1-4均为矩形板，三个碳纤维板1-1的上表面上设置有多条弹力绳1-5，每条弹力绳1-5的端部均与布1-2连接，三个碳纤维板1-1的一端的上表面上设置有一个碳纤维压板1-4，三个碳纤维板1-1的另一端的上表面上设置有另一个碳纤维压板1-4，两个碳纤维压板1-4通过弹力绳1-5压紧。如此设置，在需要用纸张书写时，将纸张平铺在三个碳纤维板的上表面上，通过弹力绳和碳纤维压板将纸张压紧，便于在空间站书写，适用性好，避免了功能单一，功能多，满足设计要求和实际需要。其它与具体实施方式一相同。

具体实施方式三：结合图5说明本实施方式，本实施方式所述第一充气管2-1-1和第二充气管2-2-1的高度相同且均为充气支撑管2-3的高度的二分之一。如此设置，占用体积较小，设计合理，满足设计要求和实际需要，其它与具体实施一或二相同。

具体实施方式四：结合图1和图2说明本实施方式，本实施方式所述弹力绳1-5为尼龙绳。如此设置，弹性好，便于夹紧碳纤维压板和纸张，满足设计要求和实际需要，其它与具体实施二相同。

具体实施方式五：结合图1和图2说明本实施方式，本实施方式所述弹力绳1-5的数量为12条，每个碳纤维板1-1的长度方向上设置有两条弹力绳1-5，每个碳纤维板1-1的宽度方向上设置有六条弹力绳1-5。如此设置，弹性好，便于夹紧碳纤维压板和纸张，满足设计要求和实际需要，其它与具体实施二相同。

具体实施方式六：结合图1、图3和图8说明本实施方式，本实施方式所述围布2-4为尼龙布。如此设置，廉价易得，满足设计要求和实际需要，其它与具体实施一相同。

具体实施方式七：结合图1和图2说明本实施方式，本实施方式所述布1-2为尼龙布。如此设置，廉价易得，满足设计要求和实际需要，其它与具体实施一相同。

具体实施方式八：结合图5、图6和图8说明本实施方式，本实施方式所述第一充气管2-1-1、第二充气管2-2-1和充气支撑管2-3的外径均为8cm。如此设置，结构设计好，满足设计要求和实际需要，其它与具体实施一相同。
