本实用新型涉及一种医疗器械，具体是一种放射科用便捷式观片灯。

目前，医院中在观看X光片、磁共振片、CT片等胶片时，需要使用观片灯对其进行照射才能进行观看，现有的观片灯上的夹持方法是，需要手动旋松夹紧块，将片子的上端送到夹紧块的一端，再手动旋紧夹紧块对片子进行夹紧，并且取下片子也不方便，胶片在夹持使会发生翘起不平整等，影响观看，使用不方便，浪费时间，降低了医生的工作效率，这都会给医务人员带来一定的麻烦。

本实用新型的目的在于提供一种放射科用便捷式观片灯，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种放射科用便捷式观片灯，包括观片箱体、支撑柱和底座；所述观片箱体为长方体形空心壳体状；观片箱体的前端表面上端设置有滑槽；所述滑槽里活动连接有滑块；所述滑块上固定连接有片夹；观片箱体的前端正中央设置有一块柔光扩散板；所述柔光扩散板的下方设置有若干个LED灯管；所述LED灯管通过电源线连接到蓄电池上；所述蓄电池设置在观片箱体的前端右下角；蓄电池上连接有充电插头；观片箱体的前端左侧里设置有微型散热风扇；所述微型散热风扇有两个，其吹风口正对着LED灯；观片箱体的前端右侧里设置有排风口；排风口里还设置有一层过滤网；观片箱体的左侧通过铰链连接有压板；所述压板为透明玻璃结构；压板的侧端上设置有隔条；所述隔条由塑料材料制成；隔条上设置有铁片；所述铁片与小磁铁相配合；所述小磁铁固定设置在观片箱体的前端右侧表面上；压板的背面上还设置有把手；观片箱体的后端通过转轴连接到支撑柱上；所述转轴与支撑柱固定连接为一个整体；所述支撑柱的顶端连接有蛇形导管；支撑柱的下端设置有防滑套；所述防滑套的表面呈凹凸不平的泡泡状；防滑套的上方设置有挡块；支撑柱的底端设置有底座；所述底座的下端设置有橡胶垫块。

作为本实用新型进一步的方案：所述片夹的夹片处设置一层橡胶保护膜。

作为本实用新型进一步的方案：所述LED灯管与柔光扩散板之间的距离为50到100mm之间。

作为本实用新型进一步的方案：所述蛇形导管的末端连接有放大镜。

作为本实用新型再进一步的方案：所述底座呈梯形状。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，使用方便，采用柔光扩散板发出的光线在柔光扩散板表面的扩散程度较低，因此亮度高、晶莹通透而在远离柔光扩散板表面的距离上柔光扩散板发出的光线扩散程度高，因此光线变得舒适自然，不刺眼，有效地保护了观片者的眼睛，而且该装置能够利用观片箱体上设置的微型散热风扇轻易的及时散热，保障了该装置的使用寿命，非常的便捷可靠，同时该装置移动方便，适合不同场合的使用。

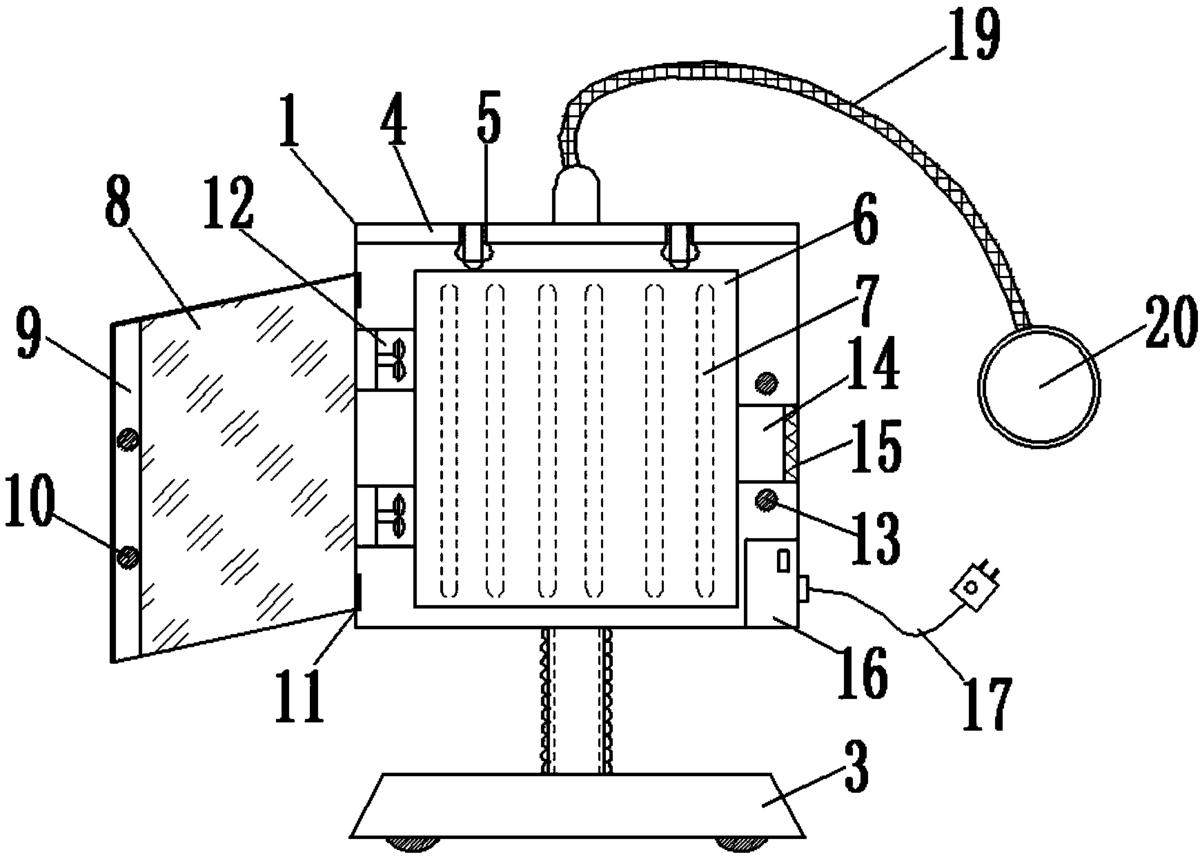

图1为放射科用便捷式观片灯的结构示意图。

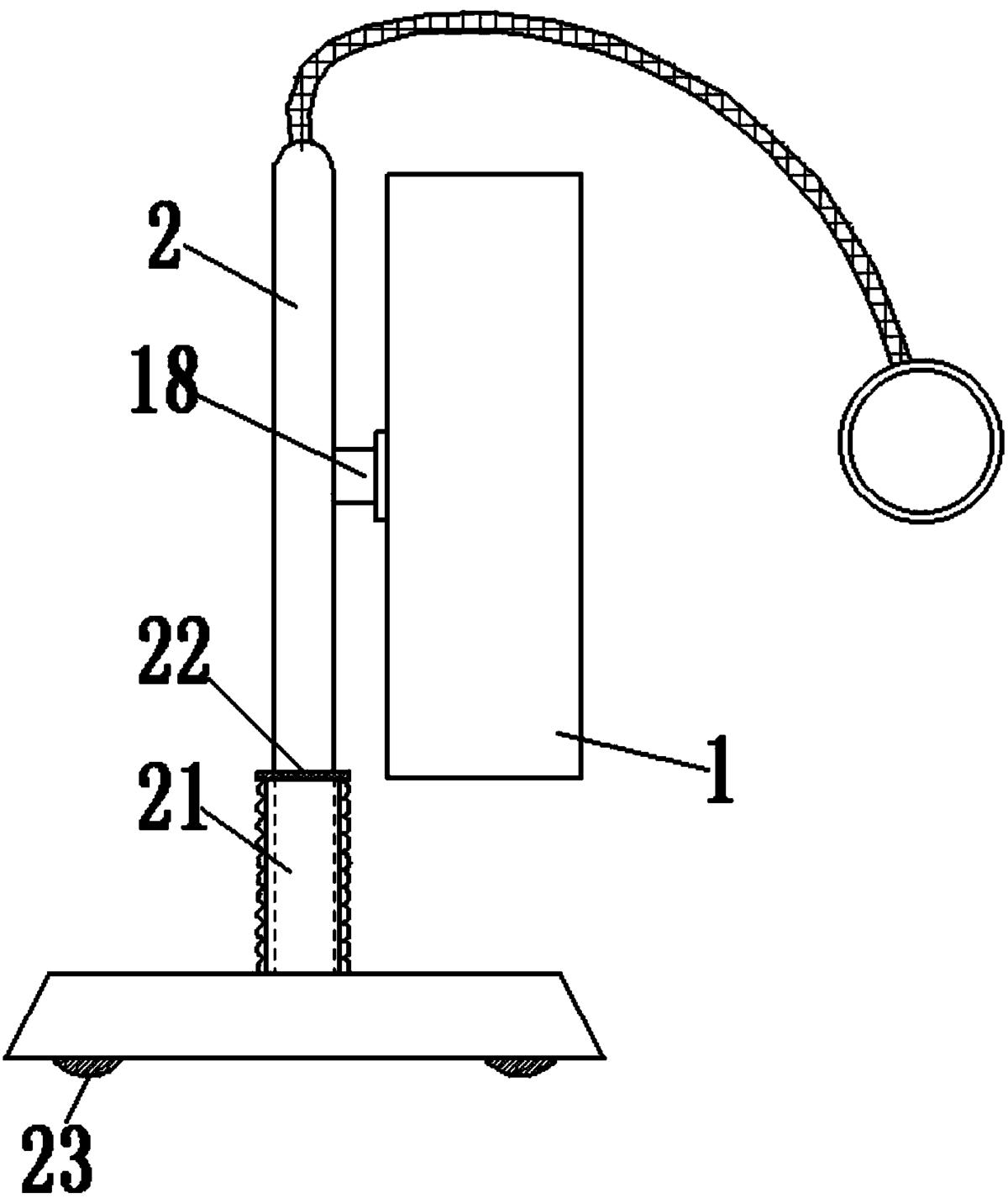

图2为放射科用便捷式观片灯中左视图的结构示意图。

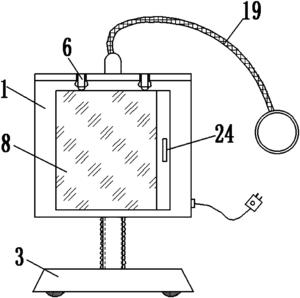

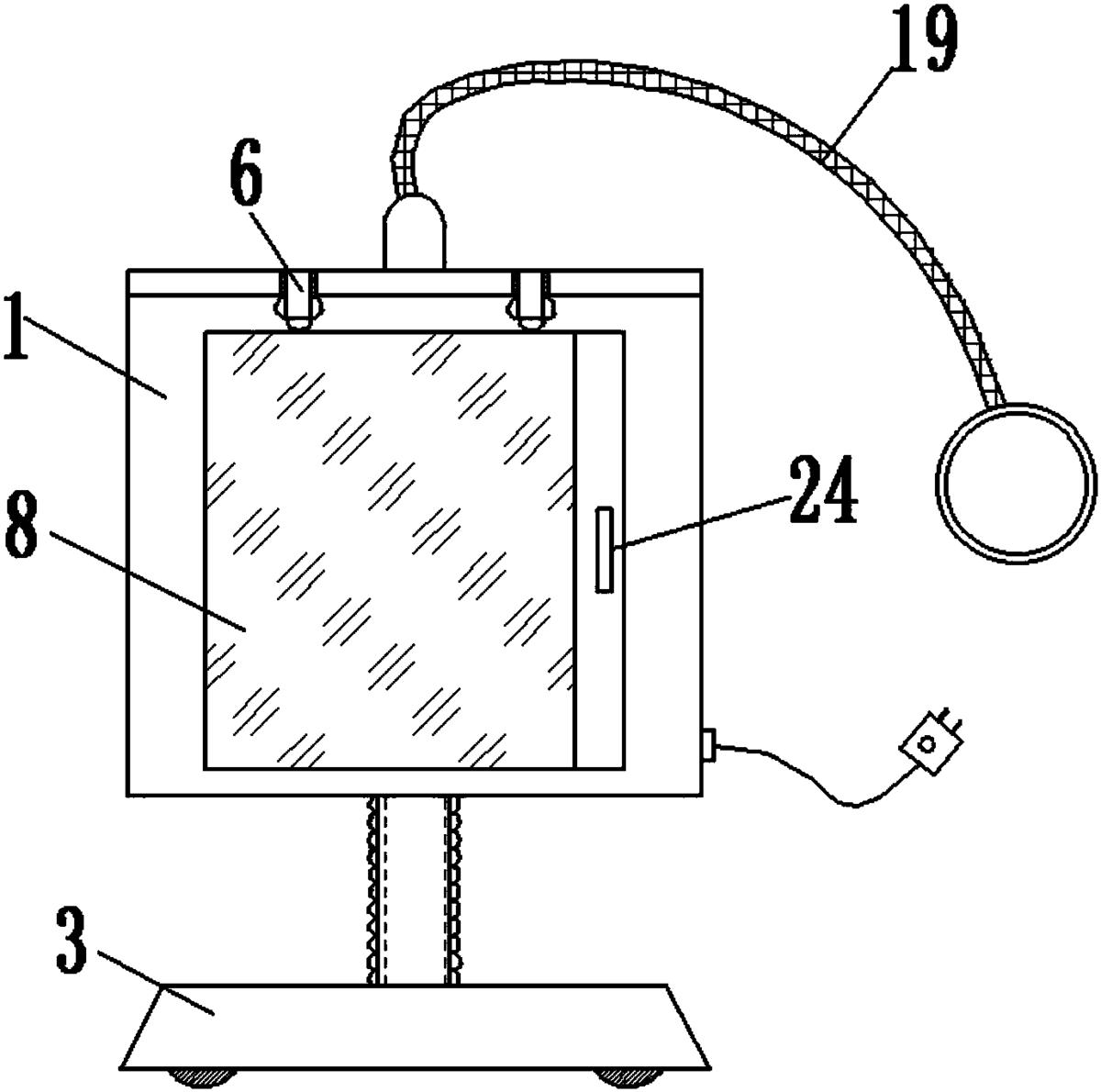

图3为放射科用便捷式观片灯中压板闭合后的结构示意图。

图中:1-观片箱体，2-支撑柱，3-底座，4-滑槽，5-滑块，6-柔光扩散板，7-LED灯管，8-压板，9-隔条，10-铁片，11-铰链，12-微型散热风扇，13-小磁铁，14-排风口，15-过滤网，16-蓄电池，17-充电插头，18-转轴，19-蛇形导管，20-放大镜，21-防滑套，22-挡块，23-橡胶垫块，24-把手。

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种放射科用便捷式观片灯，包括观片箱体1、支撑柱2和底座3；所述观片箱体1为长方体形空心壳体状；观片箱体1的前端表面上端设置有滑槽4；所述滑槽4里活动连接有滑块5；所述滑块5上固定连接有片夹6；所述片夹6的夹片处设置一层橡胶保护膜，以便防止影片刮伤；观片箱体1的前端正中央设置有一块柔光扩散板6；所述柔光扩散板6的下方设置有若干个LED灯管7；所述LED灯管7与柔光扩散板6之间的距离为50到100mm之间，以便更好的聚光；LED灯管7通过电源线连接到蓄电池16上；所述蓄电池16设置在观片箱体1的前端右下角；蓄电池16上连接有充电插头17，以便及时充电使用；观片箱体1的前端左侧里设置有微型散热风扇12；所述微型散热风扇12有两个，其吹风口正对着LED灯7；观片箱体1的前端右侧里设置有排风口14，以便配合微型散热风扇12将观片箱体1内的热量排出；排风口14里还设置有一层过滤网15；所述过滤网15用于防止空气中的粉尘进入到观片箱体1内，以便延长灯具的使用寿命；观片箱体1的左侧通过铰链11连接有压板8；所述压板8为透明玻璃结构；压板8的侧端上设置有隔条9；所述隔条9为塑料材料；隔条9上设置有铁片10；所述铁片10与小磁铁13相配合；所述小磁铁13固定设置在观片箱体1的前端右侧表面上；压板8的背面上还设置有把手24，以方便移动压板8；观片箱体1的后端通过转轴18连接到支撑柱2上；所述转轴18与支撑柱2固定连接为一个整体；所述支撑柱2的顶端连接有蛇形导管19；所述蛇形导管19的末端连接有放大镜20，以便医生更好的观察影片并进行分析；支撑柱2的下端设置有防滑套21；所述防滑套21的表面呈凹凸不平的泡泡状，以便增加与手掌间的摩擦力；防滑套21的上方设置有挡块22，以便防止防滑套21的上下移动；支撑柱2的底端设置有底座3；所述底座3呈梯形状；底座3的下端设置有橡胶垫块23，以便增大与桌面间的摩擦力。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
