本实用新型涉及医疗辅助用具技术领域，具体地讲是一种泌尿外科护理冲洗装置。

目前，在泌尿外科术后的护理工作中，需要对病灶部位进行定期冲洗，但是现在医院一般没有较好的专用设备，并且清洗时病人需要保持劈腿跪卧姿势，很不舒服，病人也很难坚持很长时间，因此清洗时十分麻烦。或者有的冲洗设备在冲洗时，容易将冲洗之后的废液带入药液，使药液受到污染，不能彻底清洗病灶。

本实用新型的目的在于克服上述不足，提供一种泌尿外科护理冲洗装置，结构简单，使用方便快捷，使废液不会污染药液，且能够及时清理掉废液，减轻了护理人员的工作量。

为解决上述技术问题，本实用新型采用的技术方案是：

一种泌尿外科护理冲洗装置，包括药液桶和坐垫，所述坐垫由横垫和竖垫组成L形，所述竖垫的内腔中设有臭氧杀菌器和管道，所述横垫和竖垫在相交处具有平滑过渡的弧形面，所述弧形面上设有多个出水孔，每个所述出水孔均连接有一个分支管道，所述分支管道与所述管道连通；所述横垫的上表面设有多个与所述横垫的空腔连通的进水孔，所述横垫的末端连接有与所述横垫的空腔连通的软水管，以与下水道连通；所述药液桶的顶部设有进液口，所述药液桶的出液口通过导管和冲洗泵的进水口连接，所述冲洗泵的出水口连接出液管和手动冲洗管，所述出液管上设有第一开关阀，所述手动冲洗管上设有第二开关阀，所述管道和出液管相连接；所述横垫的底面通过弹簧连接于支撑杆的一端，所述支撑杆的另一端安装在带有万向轮的固定板板面上。

所述竖垫的上端设有一个横杆，所述横杆上连接有一个吊环。

所述横垫的末端设有一个靠背。

所述支撑杆为伸缩杆。

所述药液桶内腔中设有加热装置。

所述进液口内设有过滤网。

与现有技术相比，本实用新型所具有的有益效果是：本实用新型结构简单，使用方便快捷，通过加热装置对药物进行加热，再通过冲洗泵把药液冲入管道，通过分支管道喷出，由于设置于弧形面处的出水孔具有向下倾斜的角度，因此可以使废液向下流，然后通过进水孔进入到横垫的空腔内，最后通过软管流入下水道，因此避免了废液对药液的污染，并且能够及时处理掉废液，不会污染环境，还减轻了护理人员清理废液的工作量。另外，并适用新型通过过滤网和臭氧杀菌器可以对药物进行过滤杀菌，能够提高冲洗的治疗效果，此外通过伸缩杆和坐垫可以自由调节高度，适应不同身高的患者，因此病人可始终保持所需姿势，清洗卫生干净，病人使用更舒适。

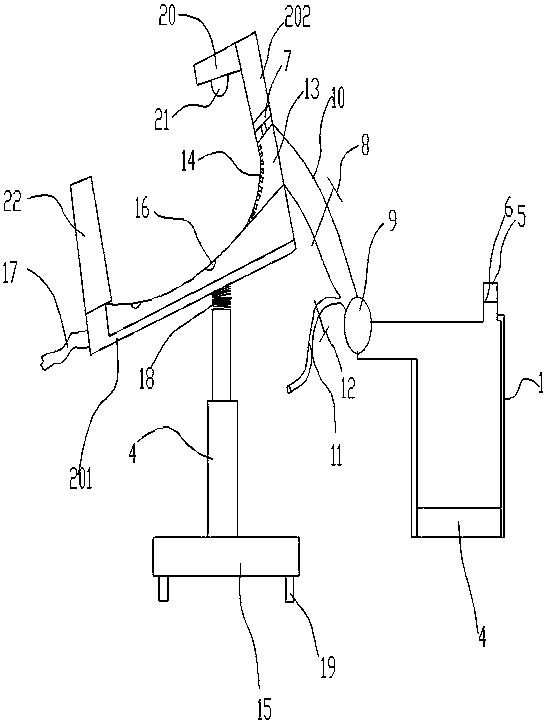

图1为本实用新型中的泌尿外科护理冲洗装置的结构示意图。

为使本领域技术人员更好的理解本实用新型的技术方案，下面结合附图和具体实施例对本实用新型作详细说明。

如图1所示，一种泌尿外科护理冲洗装置，包括药液桶1和坐垫，坐垫由横垫201和竖垫202组成L形，竖垫202 的内腔中设有臭氧杀菌器7和管道13，横垫201和竖垫202在相交处具有平滑过渡的弧形面，弧形面上设有多个出水孔，每个出水孔均连接有一个分支管道14，分支管道14与管道13连通；横垫201的上表面设有多个与横垫201的空腔连通的进水孔16，横垫201的末端连接有与横垫201的空腔连通的软水管17，以与下水道连通；药液桶1的顶部设有进液口5，药液桶1 的出液口通过导管和冲洗泵9的进水口连接，冲洗泵9的出水口连接出液管10和手动冲洗管11，出液管10表面设有第一开关阀8，手动冲洗管11的表面设有第二开关阀12，管道13和出液管10相连接；横垫201的底面通过弹簧18连接于支撑杆3的一端，支撑杆3的另一端安装在带有万向轮19的固定板15板面上。

本实用新型中，病人可通过双手扶住竖垫202，并使病灶部位对准横垫201和竖垫202相交处的弧形面处，通过加热装置4对药液进行加热，冲洗泵9通过出液管10把药液送入到管道13中，通过第一开关阀8调节药液，一方面对竖垫202起到加热作用，另一方面使药液从分支管道14上经过出水孔喷出，药液作用于病灶上以后，由于弧形面处具有向下倾斜的角度，因此可以使废液向下流，然后通过进水孔16进入到横垫201的空腔内，最后通过软管17流入下水道，因此避免了废液对药液的污染，并且能够及时处理掉废液，不会污染环境，还减轻了护理人员清理废液的工作量。另外，药液经过过滤网6过滤掉杂质，药液进入管道13中，药液在通过臭氧杀菌器7进一步杀菌，使冲洗治疗效果更好对病灶部位进行大面积冲洗治疗，手动冲洗管11 可以实现精确位置的定点冲洗，该实用新型结构简单，使用方便，而且同过滤网5和臭氧杀菌器7可以对药物进行过滤杀菌，能够提高冲洗的治疗效果，此外通过支撑杆3和弹簧18可以自由调节横垫201的高度和倾斜度，适应不同身高的患者，因此病人也可始终保持所需姿势，该装置清洗卫生干净，病人使用更舒适。

竖垫202的上端设有一个横杆20，横杆20上连接有一个吊环21，可以方便病人扣住吊环21，以保持冲洗时的姿势。

横垫201的末端设有一个靠背22，适用于较为虚弱的病人，以保持冲洗时的姿势。

支撑杆3为伸缩杆。

药液桶1内腔中设有加热装置4。

进液口5内设有过滤网6。

以上实施例仅为本实用新型的示例性实施例，不用于限制本实用新型，本实用新型的保护范围由权利要求书限定。本领域技术人员可以在本实用新型的实质和保护范围内，对本实用新型做出各种修改或等同替换，这种修改或等同替换也应视为落在本实用新型的保护范围内。
