CN201620813264.3 _【中国实用新型】移动式引流架

著录项

申请号: CN201620813264.3
申请日: 20160730
公开/公告号: CN206183715U
公开/公告日: 20170524
申请/专利权人: [无锡市第二人民医院]
发明/设计人: [俞萍, 任国琴]
主分类号: A61M1/00
IPC分类号: C12N 9/0008(2013.01) C12N 9/16
CPC分类号: C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码: 江苏(32)
颁证日: G06T1/00
代理人: [胡吉科]

摘要

本实用新型涉及一种移动式引流架，包括倒置的类凸字形前支撑板、设于前支撑板上的倾斜支撑框及设于前支撑板下端的连接片，所述前支撑板顶端设有弹簧形引流管支架，前支撑板顶端两侧设有夹子，前支撑板的中部设有拱门形镂空；所述倾斜支撑框的底边带有拱形连接部，所述拱形连接部中部设有用于贯穿安装所述连接片的孔。

法律状态

法律状态公告日	20190719
法律状态	专利权的终止
法律状态信息	未缴年费专利权终止 IPC(主分类):A61M 1/00 申请日:20160730 授权公告日:20170524 终止日期:20180730

法律状态公告日	20170524
法律状态	授权
法律状态信息	授权

暂无数据

权利要求说明书

权利要求

权利要求数量（3）

独立权利要求数量（1）

层级视图 | 文本视图



1.一种移动式引流架，其特征在于：包括倒置的类凸字形前支撑板（1）、设于前支撑板（1）上的倾斜支撑框（2）及设于前支撑板（1）下端的连接片（3），所述前支撑板（1）顶端设有弹簧形引流管支架（4），前支撑板（1）顶端两侧设有夹子（9），前支撑板（1）的中部设有拱门形镂空（5）；所述倾斜支撑框（2）的底边（6）带有拱形连接部（7），所述拱形连接部（7）中部设有用于贯穿安装所述连接片（3）的孔（8）。



2.根据权利要求1所述的移动式引流架，其特征在于：前支撑板（1）、倾斜支撑框（2）及连接片（3）采用塑料一体成型。

3.根据权利要求2所述的移动式引流架，其特征在于：所述倾斜支撑框（2）及连接片（3）上设有加强筋。

1.一种移动式引流架，其特征在于：包括倒置的类凸字形前支撑板（1）、设于前支撑板（1）上的倾斜支撑框（2）及设于前支撑板（1）下端的连接片（3），所述前支撑板（1）顶端设有弹簧形引流管支架（4），前支撑板（1）顶端两侧设有夹子（9），前支撑板（1）的中部设有拱门形镂空（5）；所述倾斜支撑框（2）的底边（6）带有拱形连接部（7），所述拱形连接部（7）中部设有用于贯穿安装所述连接片（3）的孔（8）。

2.根据权利要求1所述的移动式引流架，其特征在于：前支撑板（1）、倾斜支撑框（2）及连接片（3）采用塑料一体成型。

3.根据权利要求2所述的移动式引流架，其特征在于：所述倾斜支撑框（2）及连接片（3）上设有加强筋。

说明书

技术领域

本实用新型涉及于医疗器械技术领域，具体涉及一种移动式多功能引流架。

背景技术

胸外科和呼吸内科病人有时需要同时进行输液和胸腔引流，将输液瓶挂在输液架上，而胸腔引流装置需要放低产生负压，所以常把引流装置放在地上，病人只能进行有限的活动，甚至无法上厕所。肠胃手术后需要同时输液和肠胃减压的病人也遇到同样的问题。

发明内容

本申请人针对现有技术的上述缺点，进行研究和改进，提供一种移动式引流架。

为了解决上述问题，本实用新型采用如下方案：

一种移动式引流架，包括倒置的类凸字形前支撑板、设于前支撑板上的倾斜支撑框及设于前支撑板下端的连接片，所述前支撑板顶端设有弹簧形引流管支架，前支撑板顶端两侧设有夹子，前支撑板的中部设有拱门形镂空；所述倾斜支撑框的底边带有拱形连接部，所述拱形连接部中部设有用于贯穿安装所述连接片的孔。

作为上述技术方案的进一步改进：

前支撑板、倾斜支撑框及连接片采用塑料一体成型。所述倾斜支撑框及连接片上设有加强筋。

本实用新型的技术效果在于：

本实用新型结构简单，成本低廉，可反复使用，设有弹簧形引流管支架，方便固定引流管。

附图说明

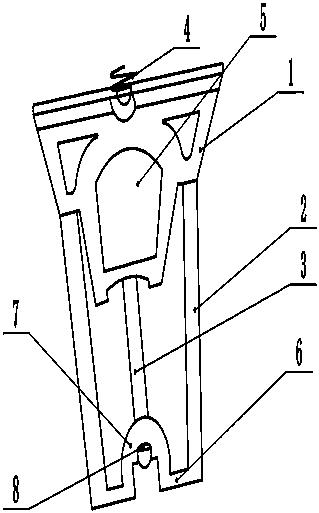

图1为本实用新型的结构示意图。

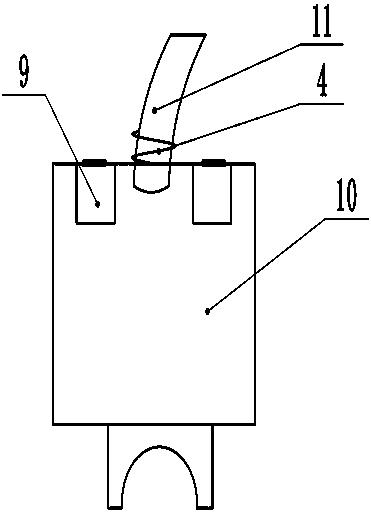

图2为本实用新型的使用状态图。

图中：1、前支撑板；2、倾斜支撑框；3、连接片；4、引流管支架；5、拱门形镂空；6、底边；7、连接部；8、孔；9、夹子；10、引流袋；11、引流管。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。

如图1、图2所示，本实施例的移动式引流架，包括倒置的类凸字形前支撑板1、设于前支撑板1上的倾斜支撑框2及设于前支撑板1下端的连接片3，前支撑板1顶端设有弹簧形引流管支架4，前支撑板1顶端两侧设有夹子9，前支撑板1的中部设有拱门形镂空5；倾斜支撑框2的底边6带有拱形连接部7，拱形连接部7中部设有用于贯穿安装连接片3的孔8。前支撑板1、倾斜支撑框2及连接片3采用塑料一体成型。倾斜支撑框2及连接片3上设有加强筋。

使用时，医护人员将引流袋10平铺于前支撑板1上，并用夹子9夹持好引流袋10，然后将引流管11别入弹簧形引流管支架4内即可。
