【中国实用新型】输液袋储存柜
无权-未缴年费 中国
- 申请号：
- CN201620654828.3
- 专利权人：
- 无锡市第二人民医院
- 授权公告日/公开日：
- 2017.03.08
- 专利有效期：
- 2016.06.28-2026.06.28
- 技术分类：
- A47:家具；家庭用的物品或设备；咖啡磨；香料磨；一般吸尘器
- 转化方式：
- 转让
- 价值度指数：
-
- 45.0分
- 价格：
- 面议
发布人
无锡市第二人民医院
联系人
-
- 13700000001
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201620654828.3
- 申请日
- 20160628
- 公开/公告号
- CN205993985U
- 公开/公告日
- 20170308
- 申请/专利权人
- [无锡市第二人民医院]
- 发明/设计人
- [蒋颖, 刘海英, 张婧婧]
- 主分类号
- A47B67/02
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [胡吉科]
摘要
本实用新型涉及一种输液袋储存柜，包括柜体，所述柜体的顶端设有输液袋置入斗，柜体的底部一侧设有输液袋取用口，所述输液袋置入斗与输液袋取用口之间的柜体中安装有倾斜设置的输液袋导向板，所述输液袋导向板的下端具有水平缓冲段，所述水平缓冲段的末端正对所述输液袋取用口。所述输液袋导向板将柜体的内腔分隔为上方的输液袋取用腔及下方的输液袋临时储存腔，所述柜体上安装于所述临时储存腔一侧的柜门。本实用新型的储存柜，放置和取出输液袋的操作简单，实现输液袋的依次前后取出，避免前面批次的输液袋过期变质的现象发生，本实用新型的储存柜，整体结构简单、制作和加工方便。
法律状态
| 法律状态公告日 | 20190614 |
| 法律状态 | 专利权的终止 |
| 法律状态信息 | 未缴年费专利权终止 IPC(主分类):A47B 67/02 申请日:20160628 授权公告日:20170308 终止日期:20180628 |
| 法律状态公告日 | 20170308 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
权利要求
权利要求数量（2）
独立权利要求数量（1）
1.一种输液袋储存柜，包括柜体（1），其特征在于：所述柜体（1）的顶端设有输液袋置入 斗（2），柜体（1）的底部一侧设有输液袋取用口（3），所述输液袋置入斗（2）与输液袋取用口 （3）之间的柜体（1）中安装有倾斜设置的输液袋导向板（4），所述输液袋导向板（4）的下端具 有水平缓冲段（5），所述水平缓冲段（5）的末端正对所述输液袋取用口（3）。
2.根据权利要求1所述的输液袋储存柜，其特征在于：所述输液袋导向板（4）将柜体（1） 的内腔分隔为上方的输液袋取用腔（11）及下方的输液袋临时储存腔（12），所述柜体（1）上 安装于所述临时储存腔（12）一侧的柜门（6）。
1.一种输液袋储存柜，包括柜体（1），其特征在于：所述柜体（1）的顶端设有输液袋置入斗（2），柜体（1）的底部一侧设有输液袋取用口（3），所述输液袋置入斗（2）与输液袋取用口（3）之间的柜体（1）中安装有倾斜设置的输液袋导向板（4），所述输液袋导向板（4）的下端具有水平缓冲段（5），所述水平缓冲段（5）的末端正对所述输液袋取用口（3）。
2.根据权利要求1所述的输液袋储存柜，其特征在于：所述输液袋导向板（4）将柜体（1）的内腔分隔为上方的输液袋取用腔（11）及下方的输液袋临时储存腔（12），所述柜体（1）上安装于所述临时储存腔（12）一侧的柜门（6）。
说明书
技术领域
本实用新型涉及医疗用具领域，特别涉及输液袋的储存装置。
背景技术
目前医用输液袋一般放置在普通的柜子中，输液袋使用时，往往存在前批输液袋未使用完就直接使用放置在外侧的后一批输液袋，从而导致前批输液袋部分变质，存在较大的浪费，并且还会由于没注意保质期而误用的安全隐患。
发明内容
针对上述医用输液袋存放使用过程中存在的缺点，申请人进行研究及涉及，提供一种可前后分批使用输液袋的输液袋储存柜。
为了解决上述问题，本实用新型采用如下方案：
一种输液袋储存柜，包括柜体，所述柜体的顶端设有输液袋置入斗，柜体的底部一侧设有输液袋取用口，所述输液袋置入斗与输液袋取用口之间的柜体中安装有倾斜设置的输液袋导向板，所述输液袋导向板的下端具有水平缓冲段，所述水平缓冲段的末端正对所述输液袋取用口。
作为上述技术方案的进一步改进：
所述输液袋导向板将柜体的内腔分隔为上方的输液袋取用腔及下方的输液袋临时储存腔，所述柜体上安装于所述临时储存腔一侧的柜门。
本实用新型的技术效果在于：
本实用新型的储存柜，放置和取出输液袋的操作简单，实现输液袋的依次前后取出，避免前面批次的输液袋过期变质的现象发生，本实用新型的储存柜，整体结构简单、制作和加工方便。
附图说明

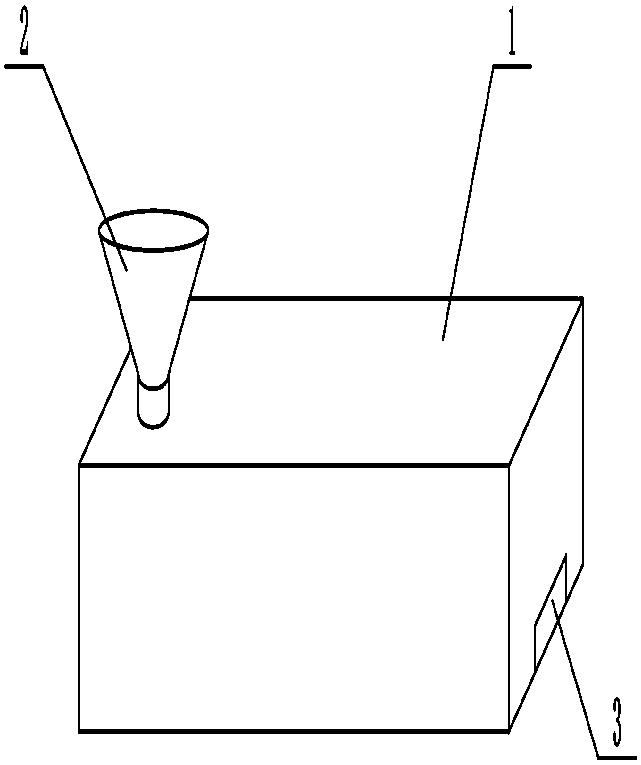

图1为本实用新型的立体结构示意图。

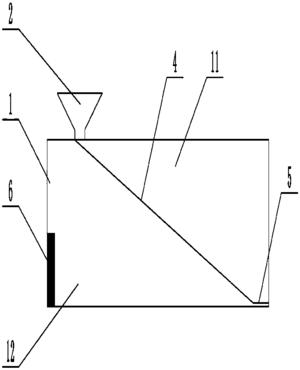

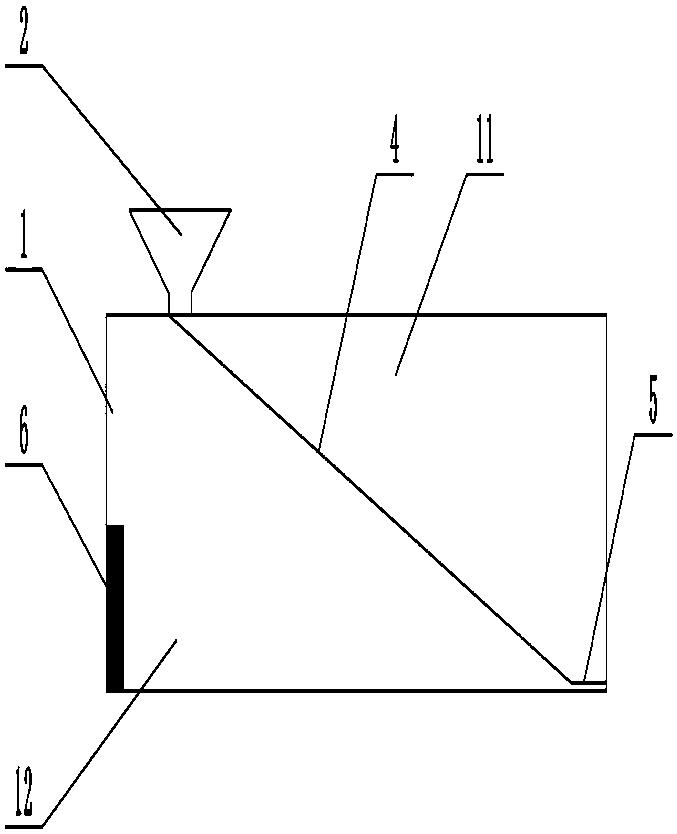

图2为本实用新型的内部结构图。
图中：1、柜体；11、输液袋取用腔；12、临时储存腔；2、输液袋置入斗；3、输液袋取用口；4、输液袋导向板；5、水平缓冲段；6、柜门。
具体实施方式
下面结合附图对本实用新型的具体实施方式作进一步说明。
如图1、图2所示，本实施例的输液袋储存柜，包括柜体1，柜体1的顶端设有输液袋置入斗2，柜体1的底部一侧设有输液袋取用口3，输液袋置入斗2与输液袋取用口3之间的柜体1中安装有倾斜设置的输液袋导向板4，输液袋导向板4的下端具有水平缓冲段5，水平缓冲段5的末端正对输液袋取用口3。输液袋导向板4将柜体1的内腔分隔为上方的输液袋取用腔11及下方的输液袋临时储存腔12，柜体1上安装于临时储存腔12一侧的柜门6。
使用时，将输液袋依次从输液袋置入斗2中置入柜体1中，输液袋前后堆积在输液袋导向板4上，最底部输液袋置于水平缓冲段5上，从输液袋取用口3取出最底部的输液袋后，后面的输液袋下滑至水平缓冲段5等待。
以上所举实施例为本实用新型的较佳实施方式，仅用来方便说明本实用新型，并非对本实用新型作任何形式上的限制，任何所属技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部改动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
