CN201620813259.2 _【中国实用新型】可调节多功能俯卧枕

著录项

申请号: CN201620813259.2
申请日: 20160730
公开/公告号: CN206183540U
公开/公告日: 20170524
申请/专利权人: [无锡市第二人民医院]
发明/设计人: [陆寿芬, 林亼鑫, 尚冬梅]
主分类号: A61G7/07
IPC分类号: C12N 9/0008(2013.01) C12N 9/16
CPC分类号: C12N 9/0008(2013.01) C12N 9/16(2013.01)
分案申请地址
国省代码: 江苏(32)
颁证日: G06T1/00
代理人: [胡吉科]

摘要

本实用新型涉及一种可调节多功能俯卧枕，包括方形的枕头本体及电池，所述枕头本体由记忆棉制成，枕头本体的中部设有圆形通孔，所述圆形通孔两侧对称安装有支撑耳，所述支撑耳内设有充气气囊，充气气囊上设有充气口，所述圆形通孔的上下两侧各设有一个椭圆形凹槽，所述凹槽内设有网面垫；所述枕头本体靠近椭圆形凹槽的一端安装有多个并排的长方形充气气垫，所述气垫的上表面向下凹陷呈弧形，且上表面上设有电动按摩球，气垫的下表面上安装有电池盒及控制按摩球的开关。

法律状态

法律状态公告日	20190719
法律状态	专利权的终止
法律状态信息	未缴年费专利权终止 IPC(主分类):A61G 7/07 申请日:20160730 授权公告日:20170524 终止日期:20180730

法律状态公告日	20170524
法律状态	授权
法律状态信息	授权

暂无数据

权利要求说明书

权利要求

权利要求数量（1）

独立权利要求数量（1）

层级视图 | 文本视图

1.一种可调节多功能俯卧枕，其特征在于：包括方形的枕头本体（1）及电池，所述枕头本体（1）由记忆棉制成，枕头本体（1）的中部设有圆形通孔（2），所述圆形通孔（2）两侧对称安装有支撑耳（6），所述支撑耳（6）内设有充气气囊，充气气囊上设有充气口，所述圆形通孔（2）的上下两侧各设有一个椭圆形凹槽（3），所述椭圆形凹槽（3）内设有网面垫；所述枕头本体（1）靠近椭圆形凹槽（3）的一端安装有多个并排的长方形充气气垫（4），所述气垫（4）的上表面（5）向下凹陷呈弧形，且上表面（5）上设有电动按摩球，气垫（4）的下表面上安装有电池盒及控制所述按摩球的开关。

说明书

技术领域

本实用新型涉及医疗器械领域，特别涉及一种可调节多功能俯卧枕。

背景技术

眼底病患者行玻切加硅油寺填充物后，依患者的病情采取不同的俯卧位，如病变在上极部，则术后上极部需处于最高位(俯卧后头顶比下巴高)，病变在下极部则相反，鼻侧或颞则病变，需采取相应的侧卧。术后患者采取强迫卧位，发生颈肩部酸痛不适。

发明内容

本申请人针对现有技术的上述缺点，进行研究和改进，提供一种可调节多功能俯卧枕。

为了解决上述问题，本实用新型采用如下方案：

一种可调节多功能俯卧枕，包括方形的枕头本体及电池，所述枕头本体由记忆棉制成，枕头本体的中部设有圆形通孔，所述圆形通孔两侧对称安装有支撑耳，所述支撑耳内设有充气气囊，充气气囊上设有充气口，所述圆形通孔的上下两侧各设有一个椭圆形凹槽，所述椭圆形凹槽内设有网面垫；所述枕头本体靠近椭圆形凹槽的一端安装有多个并排的长方形充气气垫，所述气垫的上表面向下凹陷呈弧形，且上表面上设有电动按摩球，气垫的下表面上安装有电池盒及控制按摩球的开关。

本实用新型的技术效果在于：

本实用新型简单实用，整体由记忆棉制成，舒适性高，圆孔能使病人眼部及口部无约束，椭圆形凹槽则能放置额头及下巴滑动，带弧形的气垫能支撑病人颈部，且设有按摩球，帮助病人放松颈部。设计多功能可调节多功能俯卧枕，让患者采取正确的卧姿，按摩器能缓解颈肩不适，从而提高患者的遵医依从性，增加疗效。

附图说明

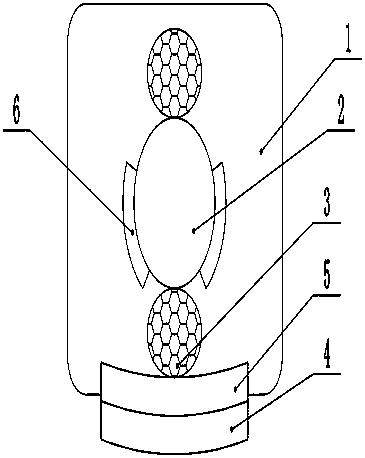

图1为本实用新型的结构示意图。

图中：1、枕头本体；2、圆形通孔；3、椭圆形凹槽；4、气垫；5、上表面；6、支撑耳。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步说明。

如图1所示，本实施例的可调节多功能俯卧枕，包括方形的枕头本体1及电池，枕头本体1由记忆棉制成，枕头本体1的中部设有圆形通孔2，圆形通孔2两侧对称安装有支撑耳6，支撑耳6内设有充气气囊，充气气囊上设有充气口，圆形通孔2的上下两侧各设有一个椭圆形凹槽3，椭圆形凹槽3内设有网面垫；枕头本体1靠近椭圆形凹槽3的一端安装有多个并排的长方形充气气垫，气垫4的上表面5向下凹陷呈弧形，且上表面5上设有电动按摩球，气垫4的下表面上安装有电池盒及控制按摩球的开关。使用时，病人俯卧在枕头上，需要时，将支撑耳6内的气囊充气以调整至舒适的高度，开启按摩球按摩病人颈部肌肉。
