本实用新型涉及剪草机技术领域，具体为一种手扶自走旋刀式草坪剪草机。

剪草机又称除草机、割草机、草坪修剪机等，剪草机是一种用于修剪草坪、植被等的机械工具，它是由刀盘、发动机、行走轮、行走机构、刀片、扶手、控制部分组成，刀片利用发动机的高速旋转在速度方面提高很多，节省了除草工人的作业时间，减少了大量的人力资源，现有的手扶自走旋刀式草坪剪草机，在使用过程中还存在许多问题，具体问题如下所述：

1、现有的手扶自走旋刀式草坪剪草机，在使用过程中，扶手长度不能进行调节，使其不能满足不同身高的人对剪草机的操作；

2、现有的手扶自走旋刀式草坪剪草机，在使用过程中，裁剪后的草屑会乱飞，会导致环境的凌乱不整洁；

3、现有的手扶自走旋刀式草坪剪草机，在使用过程中，调节刀片与地面高度的操作较为麻烦，使使用时较为不便。

本实用新型的目的在于提供一种手扶自走旋刀式草坪剪草机，以解决上述背景技术中提出的其不能满足不同身高的人对剪草机的操作，裁剪后的草屑会乱飞，调节刀片与地面高度的操作较为麻烦等问题。

为实现上述目的，本实用新型提供如下技术方案：一种手扶自走旋刀式草坪剪草机，包括底座、螺旋套杆、收集箱和旋刀轴，所述底座顶端的一侧安装有发动机，且发动机的底端活动连接有方形传动轴，所述底座内部顶端的一侧活动连接有活动杆，且活动杆的底端固定连接有第二锥形齿轮，所述底座顶端的一侧固定连接有收集箱，且收集箱的底端固定连接有导管，所述底座侧一侧固定连接有空心块，且底座底端的一侧设置有旋刀轴，所述空心块顶端的一侧活动连接有螺旋杆，且空心块的内部活动连接有转杆，所述螺旋杆的外部活动连接有螺旋套杆，且螺旋套杆顶端的一侧固定连接有扶把。

优选的，所述底座底端的一侧活动连接有主动轴，且主动轴外部的中间位置固定连接有第一锥形齿轮，所述主动轴的两侧皆固定连接有主动轮。

优选的，所述导管的底端固定连接有吸盘，且导管的内部安装有吸风机。

优选的，所述旋刀轴的内部设置有方形槽，且旋刀轴的底端固定连接有剪草刀片。

优选的，所述旋刀轴外部顶端的一侧固定连接有固定螺母，且固定螺母的内部活动连接有限位螺栓。

优选的，所述旋刀轴的底端设置有蜗壳，且蜗壳内部一侧的中间位置设置有流道。

与现有技术相比，本实用新型的有益效果是：

(1)该种手扶自走旋刀式草坪剪草机，通过在螺旋杆的外部活动连接的螺旋套杆，可以在空心块内部转动转杆，则转杆可以带动螺旋杆转动，此时螺旋杆外部连接的螺旋套杆会在螺旋杆进行移动，从而使螺旋套杆顶端的扶把的高度位置发生改变，从而使扶手的长度可以得到调节，使剪草机可以满足不同身高的人进行操作。

(2)该种手扶自走旋刀式草坪剪草机，通过在底座顶端的一侧设置的收集箱，割草作业时，发动机带动剪草刀片在蜗壳内部转动，形成一股轴向气流，这与鼓风机中间吸风的原理相同，将草茎吹成直立状态，便于剪草刀片切割，切割下来的草屑随气流沿蜗壳中的流道向外排送，然后吸风机会通过吸盘将草屑吸入收集箱内部，从而实现对草屑的收集，避免其导致环境的凌乱不整洁，难以处理。

(3)该种手扶自走旋刀式草坪剪草机，通过在旋刀轴的内部设置的方形槽，旋刀轴可以在方形传动轴上滑动，来调节其高度位置，从而使旋刀轴带动剪草刀片调节高度位置，此时可以在固定螺母的内部转动限位螺栓，则限位螺栓会在固定螺母内部移动，并挤压方形传动轴，从而实现对旋刀轴位置的固定，则可以方便的调节刀片与地面高度，降低了操作难度。

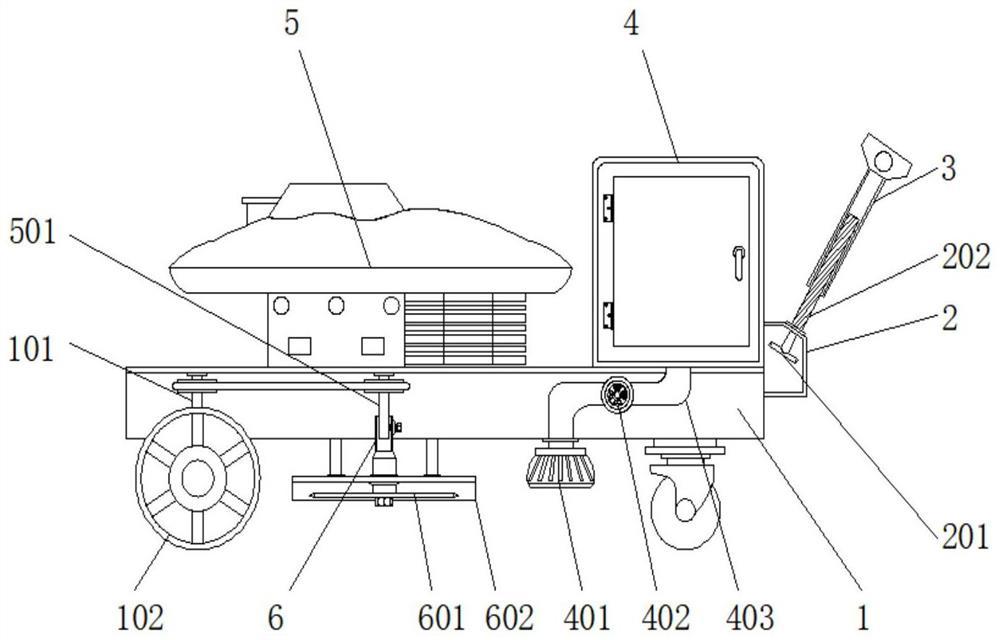

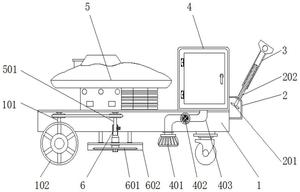

图1为本实用新型的正面剖视结构示意图；

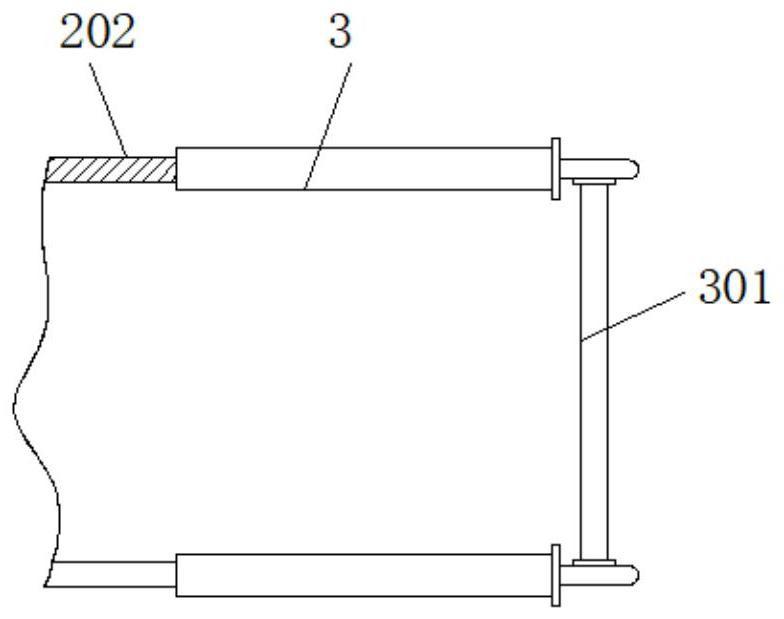

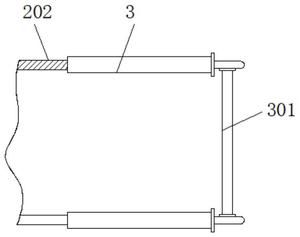

图2为本实用新型的螺旋套杆俯视结构示意图；

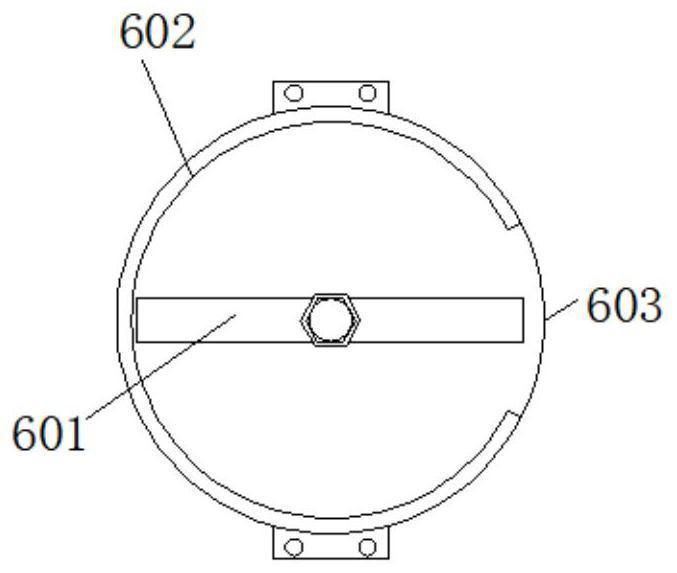

图3为本实用新型的蜗壳仰视结构示意图；

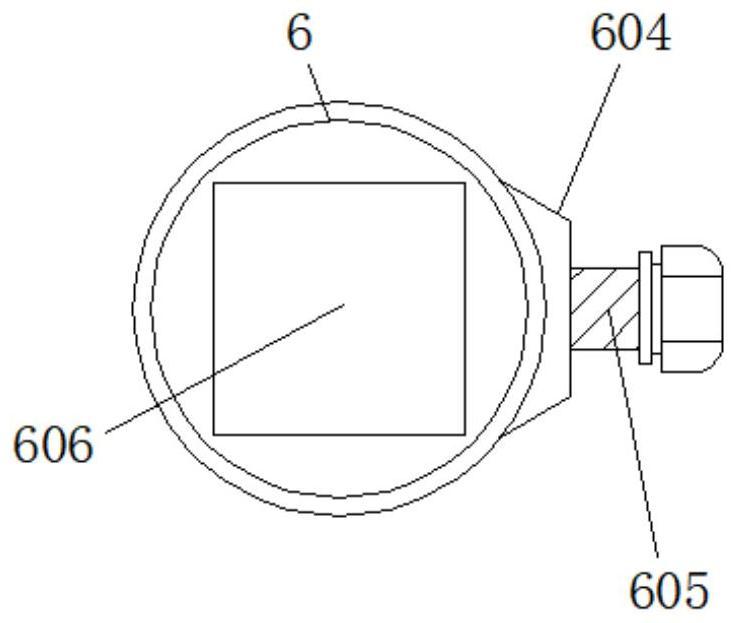

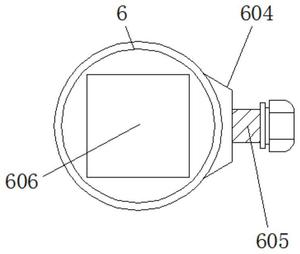

图4为本实用新型的旋刀轴俯视结构示意图；

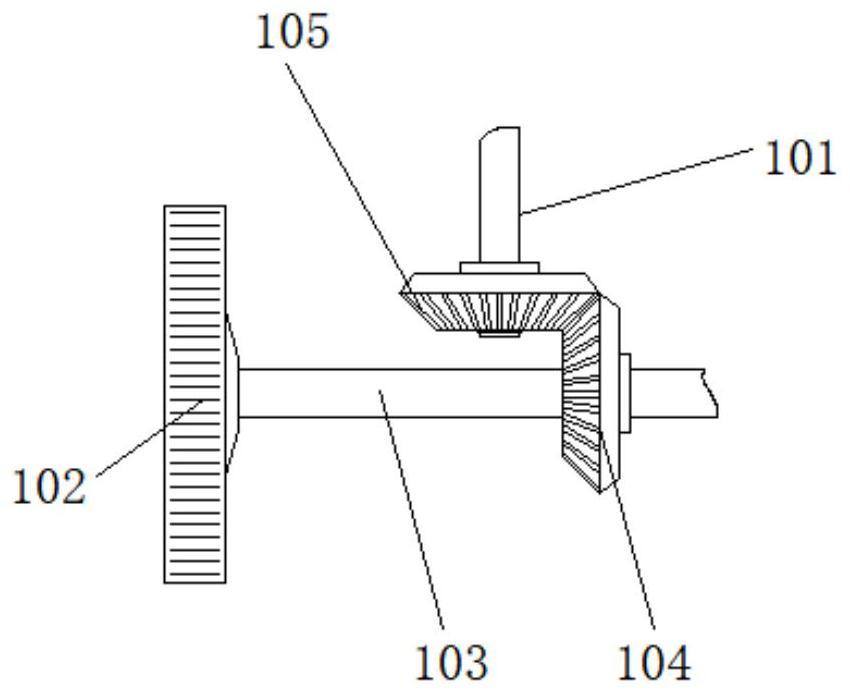

图5为本实用新型的主动轮侧视结构示意图。

图中：1、底座；101、活动杆；102、主动轮；103、主动轴；104、第一锥形齿轮；105、第二锥形齿轮；2、空心块；201、转杆；202、螺旋杆；3、螺旋套杆；301、扶把；4、收集箱；401、吸盘；402、吸风机；403、导管；5、发动机；501、方形传动轴；6、旋刀轴；601、剪草刀片；602、蜗壳；603、流道；604、固定螺母；605、限位螺栓；606、方形槽。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的一种实施例：一种手扶自走旋刀式草坪剪草机，包括底座1、螺旋套杆3、收集箱4和旋刀轴6，底座1顶端的一侧安装有发动机5，且发动机5的底端活动连接有方形传动轴501，底座1内部顶端的一侧活动连接有活动杆101，且活动杆101的底端固定连接有第二锥形齿轮105，底座1底端的一侧活动连接有主动轴103，且主动轴103外部的中间位置固定连接有第一锥形齿轮104，主动轴103的两侧皆固定连接有主动轮102，方形传动轴501会通过皮带与皮带轮带动活动杆101转动，则活动杆101可以通过第二锥形齿轮105与第一锥形齿轮104带动主动轴103转动，从而使主动轴103带动主动轮102转动，实现剪草机的驱动行走；

底座1顶端的一侧固定连接有收集箱4，且收集箱4的底端固定连接有导管403，导管403的底端固定连接有吸盘401，且导管403的内部安装有吸风机402，吸风机402会通过吸盘401将草屑吸入收集箱4内部，从而实现对草屑的收集，避免其导致环境的凌乱不整洁，难以处理；

底座1侧一侧固定连接有空心块2，且底座1底端的一侧设置有旋刀轴6，旋刀轴6的内部设置有方形槽606，且旋刀轴6的底端固定连接有剪草刀片601，旋刀轴6外部顶端的一侧固定连接有固定螺母604，且固定螺母604的内部活动连接有限位螺栓605，限位螺栓605会在固定螺母604内部移动，并挤压方形传动轴501，从而实现对旋刀轴6位置的固定；

旋刀轴6的底端设置有蜗壳602，且蜗壳602内部一侧的中间位置设置有流道603，剪草刀片601在蜗壳602内部转动，形成一股轴向气流，这与鼓风机中间吸风的原理相同，将草茎吹成直立状态，便于剪草刀片601切割，切割下来的草屑随气流沿蜗壳602中的流道603向外排送；

空心块2顶端的一侧活动连接有螺旋杆202，且空心块2的内部活动连接有转杆201，螺旋杆202的外部活动连接有螺旋套杆3，且螺旋套杆3顶端的一侧固定连接有扶把301，使扶手的长度可以得到调节，使剪草机可以满足不同身高的人进行操作。

工作原理：使用时，旋刀轴6可以在方形传动轴501上滑动，来调节其高度位置，从而使旋刀轴6带动剪草刀片601调节高度位置，此时可以在固定螺母604的内部转动限位螺栓605，则限位螺栓605会在固定螺母604内部移动，并挤压方形传动轴501，从而实现对旋刀轴6位置的固定，则可以方便的调节刀片与地面高度，降低了操作难度，可以在空心块2内部转动转杆201，则转杆201可以带动螺旋杆202转动，此时螺旋杆202外部连接的螺旋套杆3会在螺旋杆202进行移动，从而使螺旋套杆3顶端的扶把301的高度位置发生改变，从而使扶手的长度可以得到调节，使剪草机可以满足不同身高的人进行操作，发动机5驱动方形传动轴501转动时，方形传动轴501会带动旋刀轴6底端的剪草刀片601转动割草，且方形传动轴501会通过皮带与皮带轮带动活动杆101转动，则活动杆101可以通过第二锥形齿轮105与第一锥形齿轮104带动主动轴103转动，从而使主动轴103带动主动轮102转动，实现剪草机的驱动行走，割草作业时，发动机5带动剪草刀片601在蜗壳602内部转动，形成一股轴向气流，这与鼓风机中间吸风的原理相同，将草茎吹成直立状态，便于剪草刀片601切割，切割下来的草屑随气流沿蜗壳602中的流道603向外排送，然后吸风机402会通过吸盘401将草屑吸入收集箱4内部，从而实现对草屑的收集，避免其导致环境的凌乱不整洁，难以处理。
