本实用新型涉及晾衣架领域，尤其涉及一种雨天自动收衣架。

目前，随着越来越多的人搬入小区居民楼，以往在庭院中晾晒衣物的方式变得不可行，为此在朝阳窗口安装的晾衣架成为居民较为常见的晾晒装置。一般家庭中的晾衣架分为室内室外两种，阴雨天气时选择室内晾晒衣物，而晴朗天气则选择室外。而当衣物晾置在室外时，如果遇上暴雨天气，家中无人看守时，洗好的衣物往往会被再次淋湿，需要重新洗涤，费时费力。而如果遇到大风天气，晾晒在外的衣物则很有可能被风力聚集在一起，影响晾晒效果，严重时衣物甚至会被刮走造成遗失。

针对现有技术存在的问题，本实用新型提供了一种雨天自动收衣架，使用该衣架，不仅可以在下雨时将衣物自动收回，避免衣物淋湿，还能将衣架进行固定，避免衣物受到大风影响发生聚集或遗失。

本实用新型通过以下技术方案实现：

一种雨天自动收衣架，包括分别与控制器电性连接且安装在安装架上的驱动电机和雨水传感器，还包括两个移动杆、衣架结构以及安装在所述安装架上并通过所述驱动电机驱动的传动机构，所述传动机构中的两根丝杆间隔预设间距、相互平行且水平设置，两个移动杆分别套设且螺纹连接在两根丝杆上，所述衣架结构安装在两个所述移动杆之间。

进一步地，所述传动机构中还包括主动齿轮、从动齿轮和传动链条，两根所述丝杆的一端分别与所述主动齿轮和所述从动齿轮同轴固定，所述传动链条套设在所述主动齿轮与所述从动齿轮上，所述主动齿轮与所述驱动电机的输出轴同轴固定。

进一步地，所述安装架顶端固定有挡板，所述挡板外侧端表面设有雨水传感器。

进一步地，所述丝杆外周设有丝杆外壳，所述丝杆外壳的底面开设有限位槽，所述移动杆限位在所述限位槽内且底端伸出到所述限位槽下方。

进一步地，所述丝杆外壳远离所述驱动电机的一端内侧壁上固定有丝杆固定轴，所述丝杆固定轴与所述丝杆之间通过轴承转动连接。

进一步地，所述衣架结构包括衣杆横梁，所述衣杆横梁上连接有至少一根晾衣杆，每根所述晾衣杆上均设有若干衣架固定结构。

进一步地，所述衣架固定结构包括凹槽，所述凹槽设于晾衣杆顶面上，所述凹槽中放置有倒U形固定架，所述倒U形固定架的支腿上固定套设有回复弹簧，所述回复弹簧下端与所述凹槽的底面固定连接，所述倒U形固定架顶面上固定有拉块。

进一步地，所述驱动电机与所述主动齿轮外周设有动力系统保护壳，所述控制器固定在所述动力系统保护壳的外表面上。

优选地，所述晾衣杆的数量为2~4个。

优选地，每根所述晾衣杆上的衣架固定结构的数量为5~7个。

本实用新型与现有技术相比，具有以下明显优点：

一.本实用新型中，雨水传感器可以及时感知下雨天气，进而通过控制器使驱动电机转动，进一步带动链条、齿轮、丝杆进行运作，使得移动杆和与其相连的衣架结构向挡板内或室内移动，从而可以防止晾晒衣物被雨水淋湿。

二.本实用新型中，通过在晾衣杆上设置若干衣架固定结构，可以将衣架较为牢固的固定在晾衣杆上，从而避免衣物受大风天气影响而聚集到一起，影响晾晒效果，同时也避免了衣物被刮走而造成遗失。

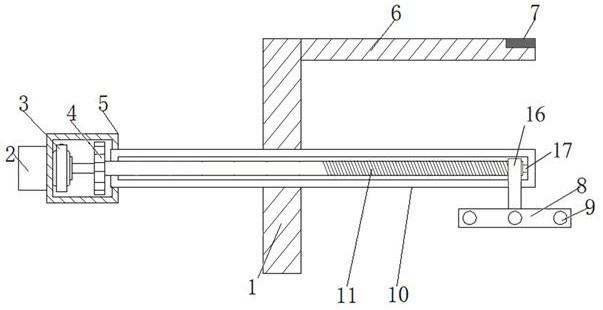

图1为本实用新型的内部左视结构示意图。

图2为本实用新型的内部俯视结构示意图。

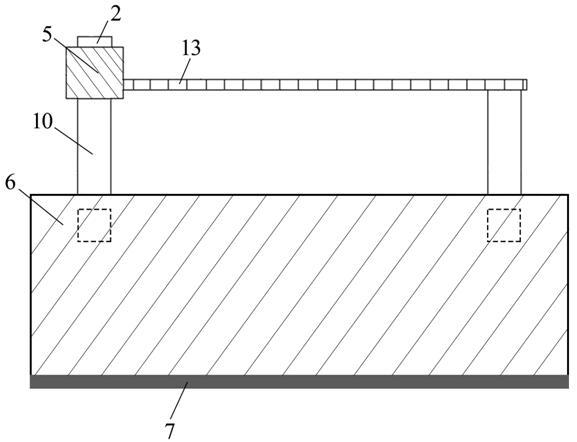

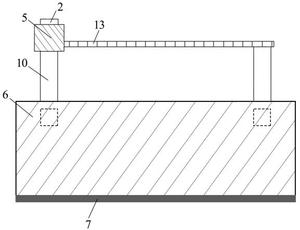

图3为本实用新型的俯视结构示意图。

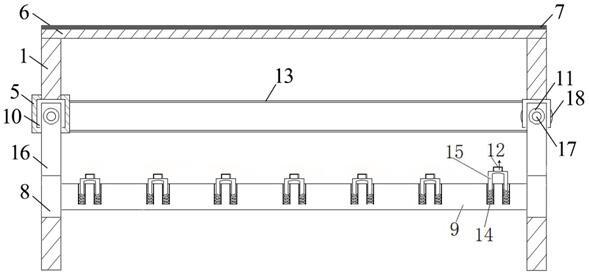

图4为本实用新型内部主视结构示意图。

图中： 1、安装架；2、控制器；3、驱动电机；4、主动齿轮；5、动力系统保护壳；6、挡板；7、雨水传感器；8、衣杆横梁；9、晾衣杆；10、丝杆外壳；11、丝杆；12、提手；13、传动链条；14、回复弹簧；15、倒U形固定架；16、移动杆；17、丝杆固定轴；18、从动齿轮。

下面结合附图对本实用新型进行详细的介绍。

如图1-4所示，一种雨天自动收衣架，包括分别与控制器2电性连接且安装在安装架1上的驱动电机3和雨水传感器7，还包括两个移动杆16、衣架结构以及安装在所述安装架1上并通过所述驱动电机3驱动的主动齿轮4、从动齿轮18和传动链条13，所述安装架1顶端固定有挡板6，所述挡板6外侧端表面设有雨水传感器7，两根所述丝杆11的一端分别与所述主动齿轮4和所述从动齿轮18同轴固定，所述传动链条13套设在所述主动齿轮4与所述从动齿轮18上，所述主动齿轮4与所述驱动电机3的输出轴同轴固定。所述传动机构中的两根丝杆11间隔预设间距、相互平行且水平设置，两个移动杆16分别套设且螺纹连接在两根丝杆11上，所述衣架结构安装在两个所述移动杆16之间。所述衣架结构包括衣杆横梁8，所述衣杆横梁8上优选地连接有3根晾衣杆9，每根所述晾衣杆9上优选地设有6个衣架固定结构。所述衣架固定结构包括凹槽，所述凹槽设于晾衣杆9顶面上，所述凹槽中放置有倒U形固定架15，所述倒U形固定架15的支腿上固定套设有回复弹簧14，所述回复弹簧14下端与所述凹槽的底面固定连接，所述倒U形固定架15顶面上固定有拉块12。

所述丝杆11外周设有丝杆外壳10，所述丝杆外壳10的底面开设有限位槽，所述移动杆16限位在所述限位槽内且底端伸出到所述限位槽下方。所述丝杆外壳10远离所述驱动电机3的一端内侧壁上固定有丝杆固定轴17，所述丝杆固定轴17与所述丝杆11之间通过轴承转动连接。所述驱动电机3与所述主动齿轮4外周设有动力系统保护壳5，所述控制器2固定在所述动力系统保护壳5的外表面上。

本实用新型的工作原理如下：使用该衣架时，拉动拉块12，随后将衣架挂钩勾入倒U形固定架15与晾衣杆9形成的夹缝之中，之后松开拉块12，倒U形固定架15会在回复弹簧14的作用下恢复原位，进而将衣架固定在晾衣杆9上，这样既可一定程度上避免大风天气对晾晒衣物造成的影响。下雨时，雨水传感器7将雨水信号传递给控制器2，控制器2使得驱动电机3进行转动，进而带动主动齿轮4转动，主动齿轮4便可通过链条13使另一侧的从动齿轮18进行转动，两侧齿轮带动丝杆11进行转动，最终使得与丝杆螺纹连接的移动杆16向挡板6或室内移动，从而衣物被雨水淋湿。其中，衣架中的电子元器件由家用电源或者蓄电池进行供电。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
