本实用新型涉及植保机械技术领域，具体为一种背负式喷雾喷粉机。

农户在进行农业植保药物喷洒作业中常常需要用到喷雾喷粉机，喷雾喷粉机的种类多种多样，这其中又以背负式喷雾喷粉机最为常用，它普遍具备方便携带和喷洒效果好的优点，但是现有的背负式喷雾喷粉机在实际使用时还是存在以下几点问题：

1.普通的背负式喷雾喷粉机普遍存在着抗粘耐腐蚀效果不好、药箱结构不利于药物排出和密封性能差的问题，这导致装置存在药物浪费过多的问题；

2.市面上现存的背负式喷雾喷粉机还存在着结构单一、不易拆装维护和不具备减震结构的弊端，这导致装置的实用性低下；

3.现有的背负式喷雾喷粉机还普遍存在着喷射距离不足、不易调整背带长度和背负时舒适度差的缺点，这导致装置的使用效果不好。

本实用新型的目的在于提供一种背负式喷雾喷粉机，以解决上述背景技术中提出的抗粘耐腐蚀效果不好、药箱结构不利于药物排出和密封性能差、结构单一、不易拆装维护和不具备减震结构以及喷射距离不足、不易调整背带长度和背负时舒适度差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种背负式喷雾喷粉机，包括机架、离心风机、叶轮和药箱，所述机架的底端设置有下安装板，且下安装板的顶端安装有离心风机，离心风机的内部设置有叶轮，并且离心风机的顶端设置有出风筒，所述离心风机的一端安装有弯管，且弯管的顶端固定有蛇形管，并且蛇形管的顶端固定有直管，直管的顶端安装有扩展喷嘴，所述离心风机上方的机架上安装有药箱，药箱底部的一端设置有与直管连接的出液管，出液管上安装有手把开关，且机架远离药箱一侧的两端皆设置有背带，所述背带上设置有长度调节扣，机架靠近背带的一侧固定有气囊舒适板，且气囊舒适板底部的一端设置有预留管。

优选的，所述机架呈L形，且机架靠近离心风机的一侧均匀设置有橡胶减震软垫，并且橡胶减震软垫与机架之间构成热熔连接，使其利用橡胶的弹性缓冲性能，可以减轻由于振动导致的机身摇晃、无法进行正常喷洒作业的问题，进而提升了装置的平稳性能。

优选的，所述机架上均匀设置有与离心风机和药箱相匹配的螺纹装配孔，离心风机和药箱通过螺丝与机架连接，且机架的材料为不锈钢，下安装板和机架构成一体成型结构，使得装置实现了组合式的优点，便于拆装离心风机和药箱。

优选的，所述药箱的内侧壁设置有特氟龙不粘层，且药箱的顶端螺纹连接有密封盖，密封盖的内侧壁设置有硅胶密封层，并且药箱呈上大下小的圆体形，药箱的材料为聚氯乙烯塑料，使其提升了药箱内壁的抗粘耐腐蚀效果。

优选的，所述出液管的内部和直管的内部相连通，且直管的外壁设置有与出液管相匹配的固定扣，药箱内部的顶端通过进气管与出风筒的内部相连通，且进气管内部的顶端均匀设置有防护滤布，使其可以避免药物倒流进入出风筒和离心风机内部造成浪费和污染。

优选的，所述扩展喷嘴和直管之间构成螺纹连接，且直管、蛇形管和弯管构成一体化焊接结构，并且直管、蛇形管和弯管的材料皆为铝合金，使其便于使用者将扩展喷嘴进行拆装清理或更换。

与现有技术相比，本实用新型的有益效果是：

(1)、该背负式喷雾喷粉机通过安装有药箱、直管、出液管、进气管和离心风机，使得装置优化了自身的性能，使用时，一方面通过在药箱的内侧壁设置有特氟龙不粘层，提升了药箱内壁的抗粘耐腐蚀效果，并且通过将药箱设置呈上大下小的圆体形，优化了药箱的结构，较之传统的立方形结构，更有利于排净药液和药粉，减少药箱中的药物残留，另一方面通过在药箱的顶端螺纹连接有密封盖，密封盖的内侧壁设置有硅胶密封层，通过拆装密封盖便于添加药液，且利用硅胶密封层，提升了药箱整体的密封效果，并且通过在直管的外壁设置有与出液管相匹配的固定扣，提升了出液管的稳定性，同时通过在进气管内部的顶端均匀设置有防护滤布，可以避免药物倒流进入出风筒和离心风机内部造成浪费和污染；

(2)、该背负式喷雾喷粉机通过安装有机架、离心风机、药箱、橡胶减震软垫和螺纹装配孔，使得装置优化了自身的结构，使用时，一方面通过将机架设置呈L形，便于容纳安装离心风机和药箱，另一方面通过在机架靠近离心风机的一侧均匀设置有橡胶减震软垫，利用橡胶的弹性缓冲性能，可以减轻由于振动导致的机身摇晃、无法进行正常喷洒作业的问题，进而提升了装置的平稳性能，并且通过在机架上均匀设置有与离心风机和药箱相匹配的螺纹装配孔，其将离心风机和药箱通过螺丝与机架连接，使得装置实现了组合式的优点，便于拆装离心风机和药箱；

(3)、该背负式喷雾喷粉机通过安装有背带、离心风机、长度调节扣、出风筒、进气管、扩展喷嘴和气囊舒适板，使得装置具体使用时，一方面使用者利用背带将装置背好，便于携带，并且通过背带上设置的长度调节扣可以实现松紧度的调整，增强了装置的适用性，另一方面装置运行时，离心风机启动后，其内置的电动机会带动叶轮旋转，所产生的大部分高速气流经风机出口流往弯管，再流向蛇形管和直管，而少量气流经出风筒进入进气管，再被吹入药箱内部的顶端，使药箱中的药粉松散，以粉气混合状态吹向出液管，再配合弯管处高速气流的作用，使得这些药粉最后裹挟气流高速通过扩展喷嘴形成雾状气流均匀地喷向植物，扩大了喷射距离，提高了植保效果，并且通过在机架设置有与人体背部接触的气囊舒适板，利用气囊的弹性、柔软性，提升了装置使用时的舒适度。

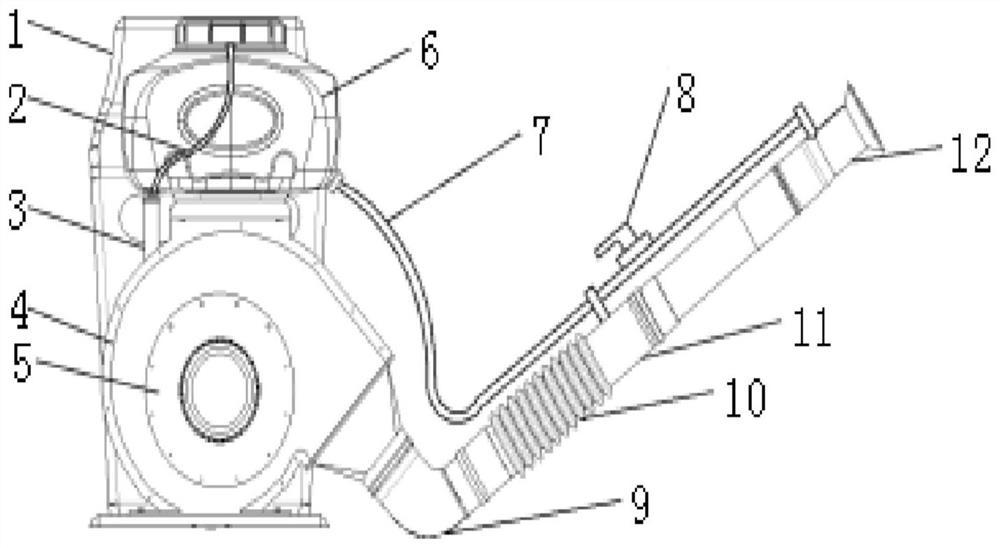

图1为本实用新型正视结构示意图；

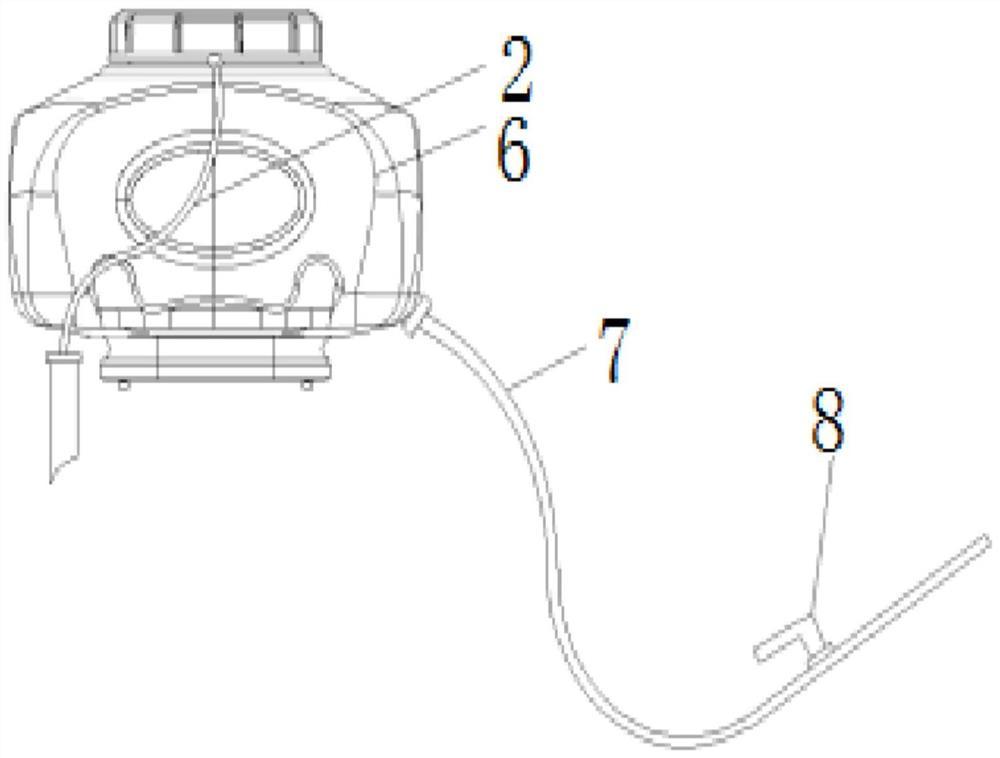

图2为本实用新型药箱正视结构示意图；

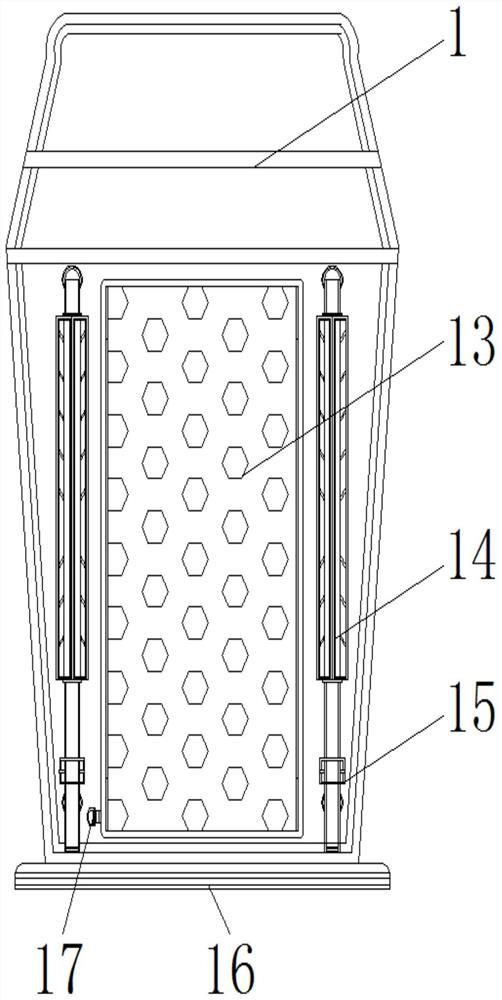

图3为本实用新型机架后视结构示意图；

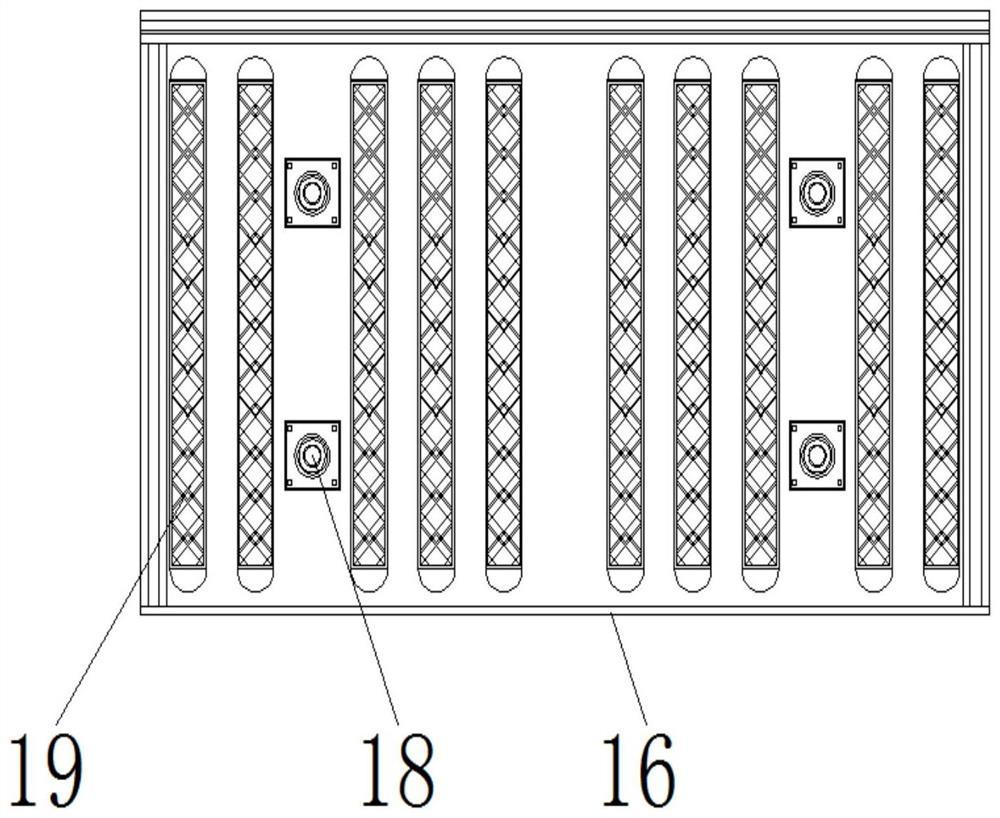

图4为本实用新型机架俯视剖面结构示意图。

图中：1、机架；2、进气管；3、出风筒；4、离心风机；5、叶轮；6、药箱；7、出液管；8、手把开关；9、弯管；10、蛇形管；11、直管；12、扩展喷嘴；13、气囊舒适板；14、背带；15、长度调节扣；16、下安装板；17、预留管；18、螺纹装配孔；19、橡胶减震软垫。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种背负式喷雾喷粉机，包括机架1、离心风机4、叶轮5和药箱6，机架1的底端设置有下安装板16，且下安装板16的顶端安装有离心风机4，离心风机4的内部设置有叶轮5，并且离心风机4的顶端设置有出风筒3，该离心风机4的型号可为F4-72，离心风机4的一端安装有弯管9，且弯管9的顶端固定有蛇形管10，并且蛇形管10的顶端固定有直管11，直管11的顶端安装有扩展喷嘴12，离心风机4上方的机架1上安装有药箱6，药箱6底部的一端设置有与直管11连接的出液管7，出液管7上安装有手把开关8，且机架1远离药箱6一侧的两端皆设置有背带14，背带14上设置有长度调节扣15，机架1靠近背带14的一侧固定有气囊舒适板13，且气囊舒适板13底部的一端设置有预留管17，机架1呈L形，且机架1靠近离心风机4的一侧均匀设置有橡胶减震软垫19，并且橡胶减震软垫19与机架1之间构成热熔连接；

使用时，一方面通过将机架1设置呈L形，便于容纳安装离心风机4和药箱6，另一方面通过在机架1靠近离心风机4的一侧均匀设置有橡胶减震软垫19，利用橡胶的弹性缓冲性能，可以减轻由于振动导致的机身摇晃、无法进行正常喷洒作业的问题，进而提升了装置的平稳性能；

机架1上均匀设置有与离心风机4和药箱6相匹配的螺纹装配孔18，离心风机4和药箱6通过螺丝与机架1连接，且机架1的材料为不锈钢，下安装板16和机架1构成一体成型结构；

使用时，通过在机架1上均匀设置有与离心风机4和药箱6相匹配的螺纹装配孔18，其将离心风机4和药箱6通过螺丝与机架1连接，使得装置实现了组合式的优点，便于拆装离心风机4和药箱6；

药箱6的内侧壁设置有特氟龙不粘层，且药箱6的顶端螺纹连接有密封盖，密封盖的内侧壁设置有硅胶密封层，并且药箱6呈上大下小的圆体形，药箱6的材料为聚氯乙烯塑料；

使用时，一方面通过在药箱6的内侧壁设置有特氟龙不粘层，提升了药箱6内壁的抗粘耐腐蚀效果，并且通过将药箱6设置呈上大下小的圆体形，优化了药箱6的结构，较之传统的立方形结构，更有利于排净药液和药粉，减少药箱6中的药物残留，另一方面通过在药箱6的顶端螺纹连接有密封盖，密封盖的内侧壁设置有硅胶密封层，通过拆装密封盖便于添加药液，且利用硅胶密封层，提升了药箱6整体的密封效果；

出液管7的内部和直管11的内部相连通，且直管11的外壁设置有与出液管7相匹配的固定扣，药箱6内部的顶端通过进气管2与出风筒3的内部相连通，且进气管2内部的顶端均匀设置有防护滤布；

使用时，一方面通过在直管11的外壁设置有与出液管7相匹配的固定扣，提升了出液管7的稳定性，另一方面通过在进气管2内部的顶端均匀设置有防护滤布，可以避免药物倒流进入出风筒3和离心风机4内部造成浪费和污染；

扩展喷嘴12和直管11之间构成螺纹连接，且直管11、蛇形管10和弯管9构成一体化焊接结构，并且直管11、蛇形管10和弯管9的材料皆为铝合金；

使用时，通过将扩展喷嘴12和直管11之间设置呈螺纹连接，便于使用者将扩展喷嘴12进行拆装清理或更换，增强了装置的功能性；

该离心风机4的机壳上安装有蓄电池。

工作原理：使用时，蓄电池供电，使用者首先利用背带14将装置背好，便于携带，并且通过背带14上设置的长度调节扣15可以实现松紧度的调整，增强了装置的适用性，同时，通过在机架1设置有与人体背部接触的气囊舒适板13，利用气囊的弹性、柔软性，提升了装置使用时的舒适度，且通过在气囊舒适板13上设置有预留管17，可以通过预留管17上的密封塞，实现对于气囊舒适板13的充放气，进而改变气囊舒适板13的弹性效果，装置具体使用时，离心风机4启动后，其内置的电动机会带动叶轮5旋转，所产生的大部分高速气流经风机出口流往弯管9，再流向蛇形管10和直管11，而少量气流经出风筒3进入进气管2，再被吹入药箱6内部的顶端，使药箱6中的药粉松散，以粉气混合状态吹向出液管7，再配合弯管9处高速气流的作用，使得这些药粉最后裹挟气流高速通过扩展喷嘴12形成雾状气流均匀地喷向植物，扩大了喷射距离，提高了植保效果，此外，使用时，一方面通过在药箱6的内侧壁设置有特氟龙不粘层，提升了药箱6内壁的抗粘耐腐蚀效果，并且通过将药箱6设置呈上大下小的圆体形，优化了药箱6的结构，较之传统的立方形结构，更有利于排净药液和药粉，减少药箱6中的药物残留，另一方面通过在药箱6的顶端螺纹连接有密封盖，密封盖的内侧壁设置有硅胶密封层，通过拆装密封盖便于添加药液，且利用硅胶密封层，提升了药箱6整体的密封效果，并且通过将扩展喷嘴12和直管11之间设置呈螺纹连接，便于使用者将扩展喷嘴12进行拆装清理或更换，增强了装置的功能性，同时，通过在机架1上均匀设置有与离心风机4和药箱6相匹配的螺纹装配孔18，其将离心风机4和药箱6通过螺丝与机架1连接，使得装置实现了组合式的优点，便于拆装离心风机4和药箱6。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
