本申请涉及固定花架技术领域，尤其涉及一种景观花盆固定花架。

随着社会的不断发展，人们也开始越来越注重绿化，景观花盆固定花架可以有效的减少种植面积，提高植卉高度，使人更加容易观赏。

经检索，中国专利申请号为CN218104349U的专利，公开了一种具有保护功能的景观花架，包括底座、固设在底座上的安装座以及可拆卸安装在安装座上的保护罩。上述专利中的景观花盆固定花架装置存在以下不足：该装置在室外露天放置时，没有防雨遮挡结构，遇到降水量较大的天气，雨滴容易对景观花盆中的植卉造成冲击，会造成植卉的死亡。

本实用新型的目的在于提供一种景观花盆固定花架，以解决上述背景技术中提出的问题。

本申请实施例采用下述技术方案：

一种景观花盆固定花架，包括底座，底座上表面固定连接有蓄水装置，底座上表面固定连接机座，机座内底壁固定连接有升降组件，机座表面固定连接有支撑座，支撑座表面开设有安装槽，安装槽内壁固定连接有限位组件，限位组件卡接有限位块，限位块上表面固定连接有防护罩，防护罩表面开设有转动槽，转动槽内壁固定连接有圆杆，圆杆表面转动连接有防护盖，防护罩表面固定连接有翻盖组件。

优选的，翻盖组件包括固定台，固定台右侧与防护罩表面固定连接，固定台上表面固定连接有固定凸起，两个固定凸起相对面固定连接有转杆，转杆表面转动连接有电动推杆，电动推杆输出端固定连接有连接块，连接块内壁转动连接有支架，支架远离连接块的一端与防护盖固定连接。

优选的，蓄水装置包括蓄水罩，蓄水罩下表面与底座上表面固定连接，蓄水罩表面开设有排水孔，排水孔内壁固定连接有排水管，排水管表面设置有阀门。

优选的，升降组件包括电机，电机下端与机座内底壁固定连接，电机表面固定连接有远程控制器，电机输出端穿过机座上表面固定连接有螺纹杆，螺纹杆表面螺纹连接有固定架。

优选的，固定架上表面固定连接有置物板，置物板侧面固定连接有固定杆，固定杆远离置物板的一端开设有滑槽，防护罩内壁固定连接有滑块，固定杆远离置物板的一端与滑块表面滑动连接。

优选的，限位组件包括弹簧伸缩杆，弹簧伸缩杆一端与安装槽内壁固定连接，弹簧伸缩杆远离安装槽的一端固定连接有卡接头，卡接头表面与限位块表面卡接。

优选的，支撑座上表面开设有漏水孔，防护盖材质为透明材质，底座上表面开设有固定孔。

本申请实施例采用的上述至少一个技术方案能够达到以下有益效果：

其一，通过设置防护盖，当遇到降水量较大的天气时，操作员工对远程控制器发出指令，从而控制电机和电动推杆工作，电机输出端带动螺纹杆转动，螺纹杆转动带动固定架下降，固定架带动置物板下降，置物板带动花盆下降，将植卉收纳进防护罩内，然后电动推杆输出端向上升起，输出端带动连接块向上升起，连接块带动支架一端向上运动，支架带动防护盖以圆杆为中心转动，使防护盖卡接在防护罩顶端，对防护罩内的植卉进行遮挡，达到了防止降水量较大时，对景观花盆中的植卉造成冲击，造成植卉的死亡的效果。

其二，通过设置蓄水罩，将平时对植卉进行浇灌时漏出的水分，落下的雨水，进行收集，达到了防止水资源浪费的效果。

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

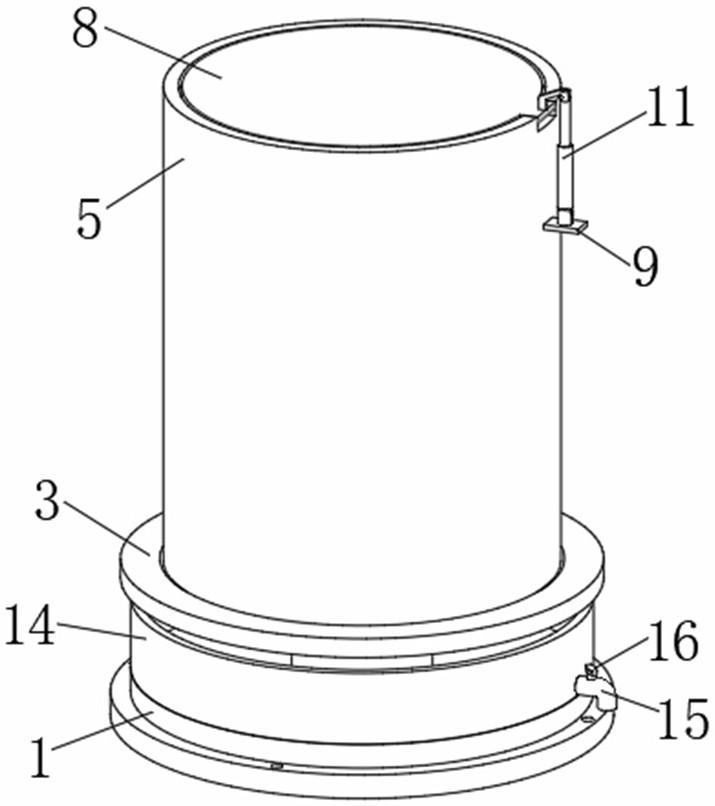

图1为：本实用新型正视结构示意图；

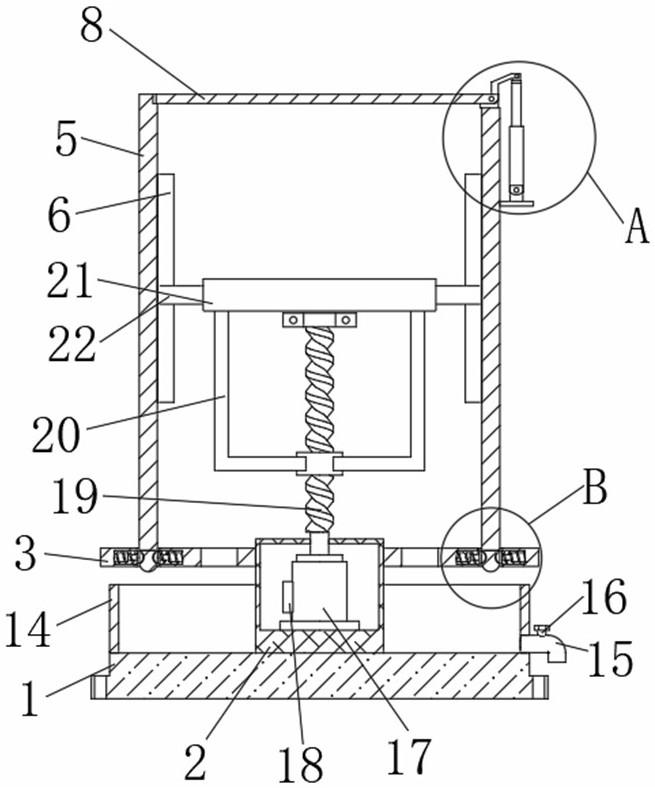

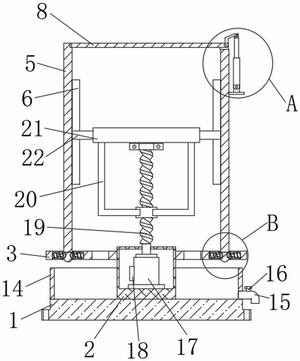

图2为：本实用新型正剖结构示意图；

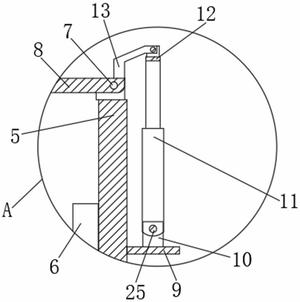

图3为：本实用新型图2的A处放大结构示意图；

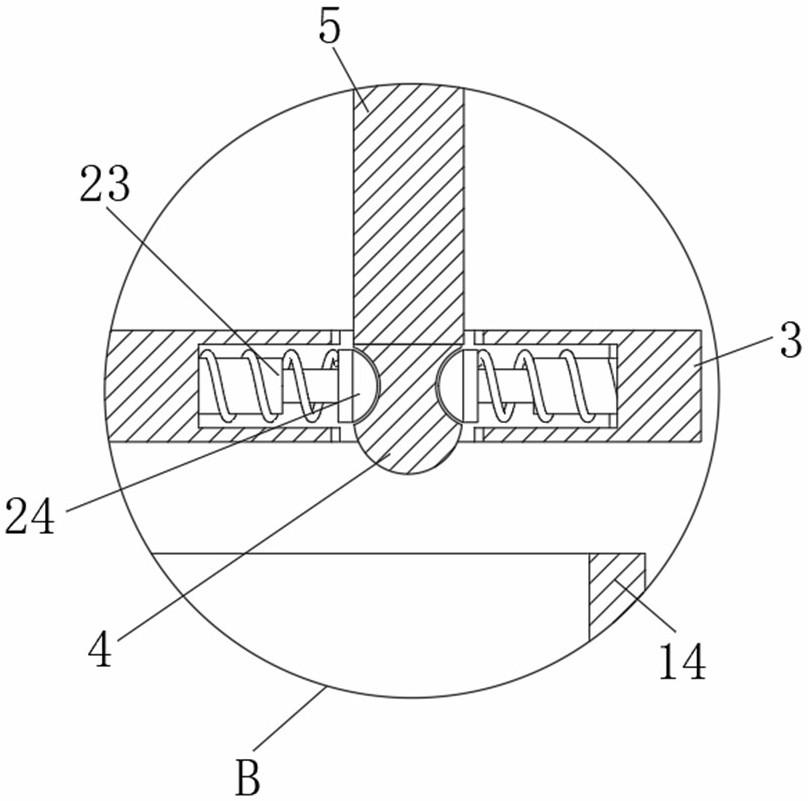

图4为：本实用新型图2的B处放大结构示意图。

图中：1、底座；2、机座；3、支撑座；4、限位块；5、防护罩；6、滑块；7、圆杆；8、防护盖；9、固定台；10、固定凸起；11、电动推杆；12、连接块；13、支架；14、蓄水罩；15、排水管；16、阀门；17、电机；18、远程控制器；19、螺纹杆；20、固定架；21、置物板；22、固定杆；23、弹簧伸缩杆；24、卡接头；25、转杆。

为使本申请的目的、技术方案和优点更加清楚，下面将结合本申请具体实施例及相应的附图对本申请技术方案进行清楚、完整地描述。显然，所描述的实施例仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

以下结合附图，详细说明本申请各实施例提供的技术方案。

请参阅图1-4，本实用新型提供一种景观花盆固定花架技术方案：

一种景观花盆固定花架，包括底座1，底座1上表面固定连接有蓄水装置，底座1上表面固定连接机座2，机座2内底壁固定连接有升降组件，机座2表面固定连接有支撑座3，支撑座3表面开设有安装槽，安装槽内壁固定连接有限位组件，限位组件卡接有限位块4，限位块4上表面固定连接有防护罩5，防护罩5表面开设有转动槽，转动槽内壁固定连接有圆杆7，圆杆7表面转动连接有防护盖8，防护罩5表面固定连接有翻盖组件。

具体的，通过设置防护盖8，当遇到降水量较大的天气时，升降组件带动花盆下降，将植卉收纳进防护罩5内，翻盖组件带动防护盖8以圆杆7为中心转动，使防护盖8卡接在防护罩5顶端，对防护罩5内的植卉进行遮挡，达到了防止降水量较大时，对景观花盆中的植卉造成冲击，造成植卉的死亡的效果。

本实施例中，如图1-3所示，翻盖组件包括固定台9，固定台9右侧与防护罩5表面固定连接，固定台9上表面固定连接有固定凸起10，两个固定凸起10相对面固定连接有转杆25，转杆25表面转动连接有电动推杆11，电动推杆11输出端固定连接有连接块12，连接块12内壁转动连接有支架13，支架13远离连接块12的一端与防护盖8固定连接。

升降组件包括电机17，电机17下端与机座2内底壁固定连接，电机17表面固定连接有远程控制器18，电机17输出端穿过机座2上表面固定连接有螺纹杆19，螺纹杆19表面螺纹连接有固定架20。

固定架20上表面固定连接有置物板21，置物板21侧面固定连接有固定杆22，固定杆22远离置物板21的一端开设有滑槽，防护罩5内壁固定连接有滑块6，固定杆22远离置物板21的一端与滑块6表面滑动连接。

具体的，通过设置电动推杆11，当遇到降水量较大的天气时，操作员工对远程控制器18发出指令，从而控制电机17和电动推杆11工作，电机17输出端带动螺纹杆19转动，螺纹杆19转动带动固定架20下降，固定架20带动置物板21下降，置物板21带动花盆下降，将植卉收纳进防护罩5内，然后电动推杆11输出端向上升起，输出端带动连接块12向上升起，连接块12带动支架13一端向上运动，支架13带动防护盖8以圆杆7为中心转动，使防护盖8卡接在防护罩5顶端，对防护罩5内的植卉进行遮挡，达到了防止降水量较大时，对景观花盆中的植卉造成冲击，造成植卉的死亡的效果。

本实施例中，如图1-4所示，蓄水装置包括蓄水罩14，蓄水罩14下表面与底座1上表面固定连接，蓄水罩14表面开设有排水孔，排水孔内壁固定连接有排水管15，排水管15表面设置有阀门16。

限位组件包括弹簧伸缩杆23，弹簧伸缩杆23一端与安装槽内壁固定连接，弹簧伸缩杆23远离安装槽的一端固定连接有卡接头24，卡接头24表面与限位块4表面卡接。

支撑座3上表面开设有漏水孔，防护盖8材质为透明材质，底座1上表面开设有固定孔。

具体的，通过设置蓄水罩14，将平时对植卉进行浇灌时漏出的水分，以及雨水，进行收集，达到了防止水资源浪费的效果。

工作原理：当该一种景观花盆固定花架使用时，使用者首先用螺栓穿过底座1上表面设置的固定孔将该装置与固定连接，在强风暴雨天气来临时，操作员工对远程控制器18发出指令，从而控制电机17和电动推杆11工作，电机17输出端带动螺纹杆19转动，螺纹杆19转动带动固定架20下降，固定架20带动置物板21下降，置物板21带动景观花盆下降，将植卉收纳进防护罩5内，然后电动推杆11输出端向上升起，输出端带动连接块12向上升起，连接块12带动支架13一端向上运动，支架13带动防护盖8以圆杆7为中心转动，使防护盖8卡接在防护罩5顶端，对防护罩5内的植卉进行遮挡，在强风暴雨天气过后，操作员工对远程控制器18发出指令，通过升降装置和翻盖装置再将置物板21升起，使景观花盆恢复初始位置，平时对植卉进行浇灌时漏出的水分，以及落下的雨水，通过支撑座3上表面开设的漏水孔收集在蓄水罩14内，需要对植卉进行浇灌时，操作员打开阀门16，将水通过排水管15放到浇灌装置内，对植卉进行浇灌。

还需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、商品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、商品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、商品或者设备中还存在另外的相同要素。

以上所述仅为本申请的实施例而已，并不用于限制本申请。对于本领域技术人员来说，本申请可以有各种更改和变化。凡在本申请的精神和原理之内所作的任何修改、等同替换、改进等，均应包含在本申请的权利要求范围之内。
