本实用新型涉及电风扇零部件，具体为一种设置于电风扇上的安神装置。

电风扇主要用于清凉解暑和流通空气，是人们生活中必不可少的家用电器，但现有的家用电风扇功能单一，基本只是用于简单的驱蚊散热的作用，如若提供安神效果，除了可以驱蚊散热为，还可以使睡眠质量得到有效的提高。

本实用新型的目的在于提供一种设置于电风扇上的安神装置，通过夹持部夹持于电风扇的扇叶后侧机体上，加热棒气化储存于本实用新型内部的安神液，并通过风扇后侧气流吹响前侧，调节精神状态或提高睡眠质量。

为达到上述目的，根据本实用新型的一个方面，本实用新型提供如下技术方案：

一种设置于电风扇上的安神装置，其特征在于，包括：

装置主体，其包括壳体，所述壳体上侧开设有输液口，其内侧开设有与输液口相通的储液槽，所述储液槽的槽壁面底端固定设置有加热棒，壳体侧面开设有与储液槽相通的出气孔，壳体侧面还开设有用于存放电池的电池槽，电池通过所述电池槽的正负极与加热棒电连接，所述电池槽槽口处拆卸安装有槽盖，所述壳体外侧还设置有控制加热棒开关的开关按钮；

密封盖，其设置于输液口处，与输液口相匹配；

夹持部，包括有两个夹持件，两个所述夹持件分别旋转设置于壳体的相对外侧面。

作为本实用新型所述的一种设置于电风扇上的安神装置的一种优选方案，其中，所述夹持件包括转杆，所述转杆的一端固定设置有夹板，另一端设置有韧性弹簧，所述壳体与夹持件的连接处开设有凹槽，所述转杆旋转设置于凹槽内，所述韧性弹簧的一端抵触凹槽的槽壁面，另一端固定于转杆上。

作为本实用新型所述的一种设置于电风扇上的安神装置的一种优选方案，其中，所述出气孔处固定设置有防水透气膜。

作为本实用新型所述的一种设置于电风扇上的安神装置的一种优选方案，其中，所述储液槽的下端成斜坡状，所述加热棒位于斜坡底端。

作为本实用新型所述的一种设置于电风扇上的安神装置的一种优选方案，其中，所述密封盖上端固定设置有提拉把柄。

作为本实用新型所述的一种设置于电风扇上的安神装置的一种优选方案，其中，所述壳体的下侧面呈弧形。

与现有技术相比，本实用新型具有的有益之处是：通过夹持部夹持于电风扇的扇叶后侧机体上，加热棒气化储存于本实用新型内部的安神液，并通过风扇后侧气流吹响前侧，调节精神状态或提高睡眠质量。

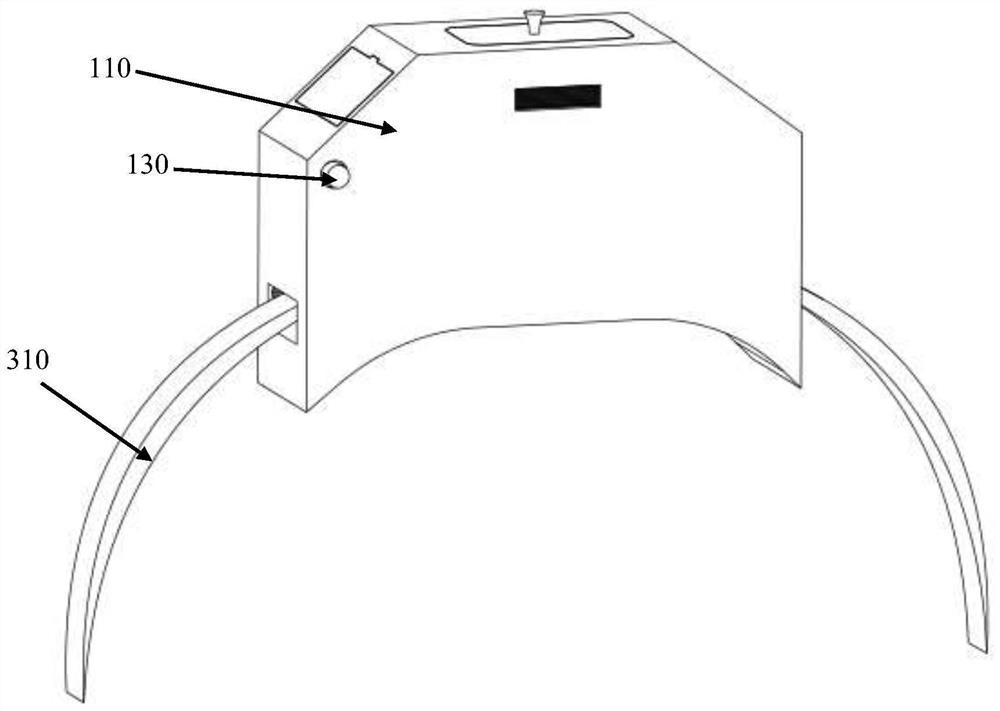

图1为本实用新型一种设置于电风扇上的安神装置结构示意图；

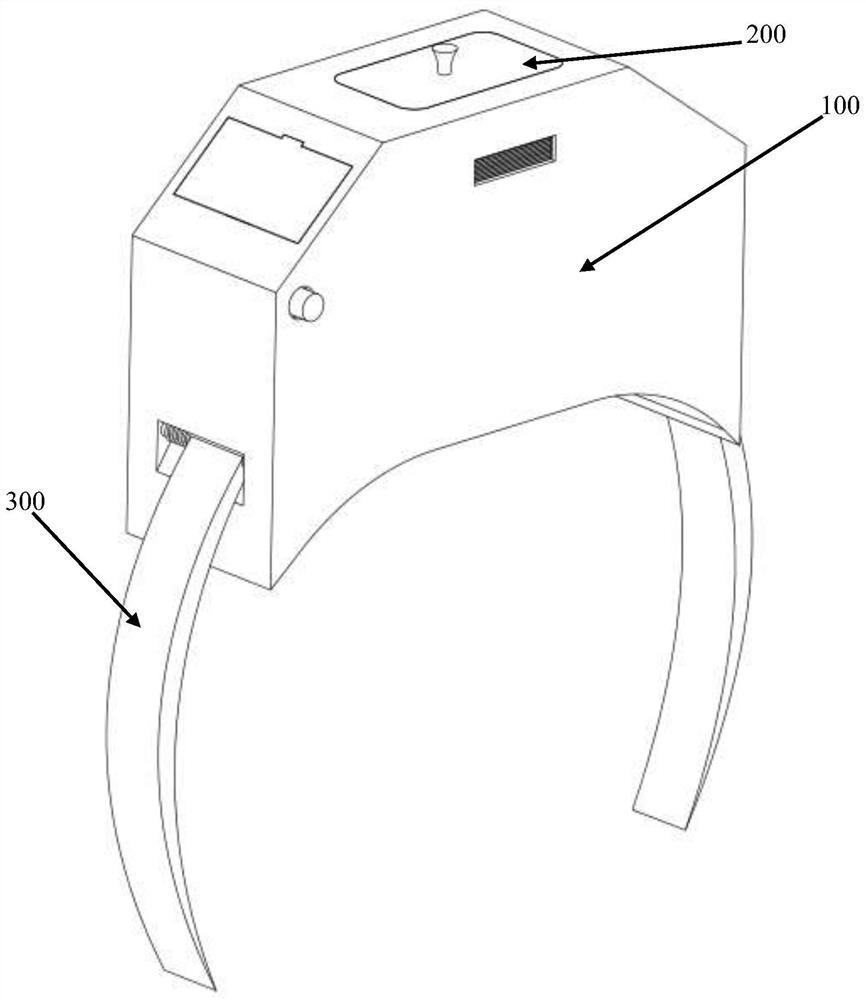

图2为本实用新型一种设置于电风扇上的安神装置夹持状态图；

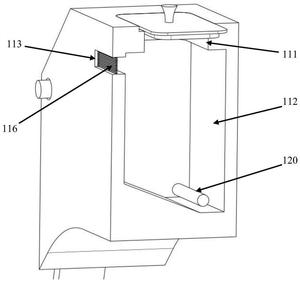

图3为本实用新型一种设置于电风扇上的安神装置的截面图；

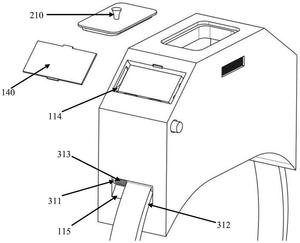

图4为本实用新型一种设置于电风扇上的安神装置的部分结构拆解图；

图中：100-装置主体，110-壳体，111-输液口，112-储液槽，113-出气孔，114-电池槽，115-凹槽，116-防水透气膜，120-加热棒，130-开关按钮，140-槽盖，200-密封盖，210-提拉把柄，300-夹持部，310-夹持件，311-转杆，312-夹板，313-韧性弹簧。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了一种设置于电风扇上的安神装置，通过夹持部夹持于电风扇的扇叶后侧机体上，加热棒气化储存于本实用新型内部的安神液，并通过风扇后侧气流吹响前侧，调节精神状态或提高睡眠质量。

图1-图4示出的是本实用新型一种设置于电风扇上的安神装置的一种实施方式，请参阅图1-图4，本实施方式的一种设置于电风扇上的安神装置，其主体包括装置主体100、密封盖200和夹持部300。

装置主体100为本实用新型的主体，用于承载安神液并将安神液气化的主要部件，具体的，所述装置主体100包括壳体110，其下侧面呈弧形以契合扇叶后侧的机体表面，所述壳体110上侧开设有用于倒入安神液的输液口111，其内部开设有与输液口111相通的储液槽112，所述储液槽112的下端成斜坡状，并于其斜坡底端的这左侧固定设置有用于汽化储液槽112内安神液的加热棒120；壳体110前侧面开设有与储液槽112相通的出气孔113，汽化的安神液从出气孔113处向外排出，所述出气孔113处固定设置有防水透气膜116，防止安神液不小心倒出；壳体110的左侧面上端开设有用于存放储蓄电池的电池槽114，储蓄电池通过所述电池槽114的正负极与加热棒120电连接，所述电池槽114槽口处拆卸安装有槽盖140，所述壳体110前侧面还设置有控制加热棒120开关的开关按钮130；壳体110的左右两侧面皆开设有凹槽115。

密封盖200，防止储液槽112内安神液倒出或是汽化的安神液从上端飘出，具体的，所述密封盖200设置于输液口111处，与输液口111相匹配，密封盖200的上端面固定设置有提拉把柄210，方便提拿。

夹持部300将装置主体100固定于电风扇上，具体的，所述夹持部300包括有两个夹持件310，所述夹持件310包括转杆311，所述转杆311的一侧固定设置有夹板312，另一侧设置有韧性弹簧313，两个夹持件310分别通过转杆311旋转设置于壳体110两侧的凹槽115内，所述韧性弹簧313的一端抵触对应凹槽115的槽壁面，另一端固定于转杆311上。

结合图1-图4，本实施方式的一种设置于电风扇上的安神装置，其具体实施过程如下：使用时，将两个夹持件310外拉，并通过韧性弹簧313的作用下将本实用新型夹持于扇叶后侧的机体上，此时出气孔113面对电风扇的扇叶；提拉把柄210将密封盖200提起，从输液口111倒入安神液，再将密封盖200盖回，下压开关按钮130，启动加热棒120，此时安神液被加热棒120汽化，汽化的安神液从出气孔113处飘出，并被电风扇扇叶的气流吹响前侧。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
