本实用新型属于医疗器械技术领域，更具体地说，涉及一种带加热功能的听诊器盒。

听诊器是内外妇儿医师最常用的诊断用具，现有听诊器主要由拾音部、传导部和听音部组成，听诊器在使用时需将拾音部与患者身体接触，拾音部与患者身体的接触面越大，拾取的音效越好，同时为了保证音效，降低声波传递过程中的衰减，构成听诊器的材料多采用金属。

由于听诊器的金属材质，温度受环境影响较大，在冬季听诊器的温度很低，容易刺激到患者，特别是婴幼儿患者，会引起激烈的反抗，延长单个患者的就诊时间，造成接待效率下降，一些特殊敏感体质，因反抗激烈，可能会影响医生的判断，造成误判。

为解决上述问题，本实用新型采用如下的技术方案。

一种带加热功能的听诊器盒，包括，

盒体，其为顶部开口的中空结构；

盖板，其活动盖合于盒体顶部开口上方；

听诊器固定板，其设于盒体顶部中，用于固定听诊器；还包括，

加热单元，其置于听诊器固定板下方的盒体中，所述加热单元包括：

加热丝，其通电后发热；

无纺布层一，其铺设于加热丝上方，无纺布层一与听诊器固定板底面接触；

无纺布层二，其设于加热丝下方；以及，

电源线，其与加热单元电连接。

进一步地，所述听诊器固定板包括：

听音部固定槽，其下凹形成于听诊器固定板一端，听音部固定槽形状与听诊器听音部匹配；

开口处，其贯穿开设于听诊器固定板另一端，听诊器拾音部放置于开口处与无纺布层一接触。

进一步地，对应开口处的无纺布层一顶部设有导热绝缘片。

进一步地，所述听诊器固定板的一端部与盒体转动连接，另一端部为自由端；

所述无纺布层一顶面与听诊器固定板底面固定连接。

进一步地，所述盒体中设置有隔板，将盒体内部空间分为安置部和储物部，加热单元置于安置部中。

进一步地，所述安置部中还设有收线器，其收集电源线。

进一步地，所述盖板一端部与盒体顶部一端部铰接；

还包括连接单元，其包括：

滑轨，其水平设于盒体内壁顶部，滑轨靠近盖板与盒体铰接处的一端内凸起形成有限位件；

滑块，其配合滑动连接于滑轨中；

连接杆一，其一端铰接于滑块上；

连接杆二，其一端与连接杆一另一端铰接，连接杆二另一端与盖板铰接。

有益效果

相比于现有技术，本实用新型的有益效果为：

（1）本实用新型的带加热功能的听诊器盒，加热单元的设置可以对听诊器有效加热，避免听诊器使用时温度过低的问题；

（2）本实用新型的带加热功能的听诊器盒，加热单元处无纺布结构层能对加热丝及相关电子元器件提供有效的保护，延长本装置的有效使用寿命，且无纺布结构层能减少热量散失，使热量能更均匀有效的传递到听诊器固定板上，进而确保对听诊器的加热效果；

（3）本实用新型的带加热功能的听诊器盒，听诊器的听音部卡接在听音部固定槽后，拾音部置于开口处下方的无纺布层一上，由此能使得加热单元的热量更容易传递到拾音部上，确保加热效果；

（4）本实用新型的带加热功能的听诊器盒，听诊器固定板转动式连接在盒体上，方便对听诊器固定板进行清洁，及方便检修听诊器固定板下方空间中各电子元器件的情况，通过打开听诊器固定板还方便取放盒体储物部中的工具；

（5）本实用新型结构简单，设计合理，易于制造。

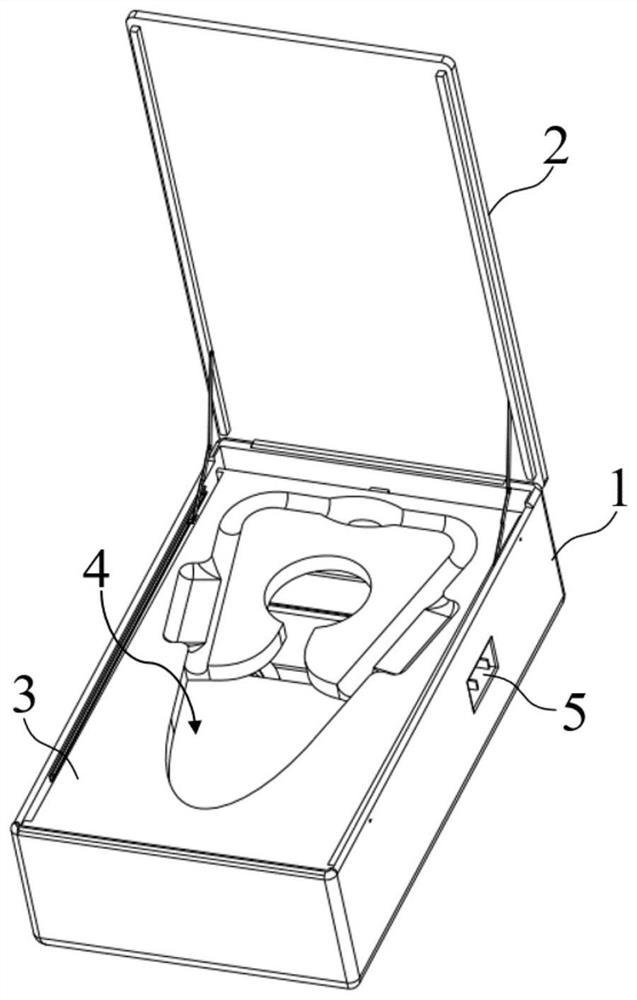

图1为本实用新型的带加热功能的听诊和结构示意图；

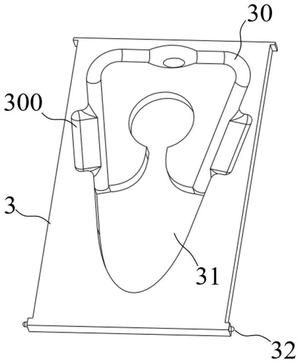

图2为本实用新型的听诊器固定板结构示意图；

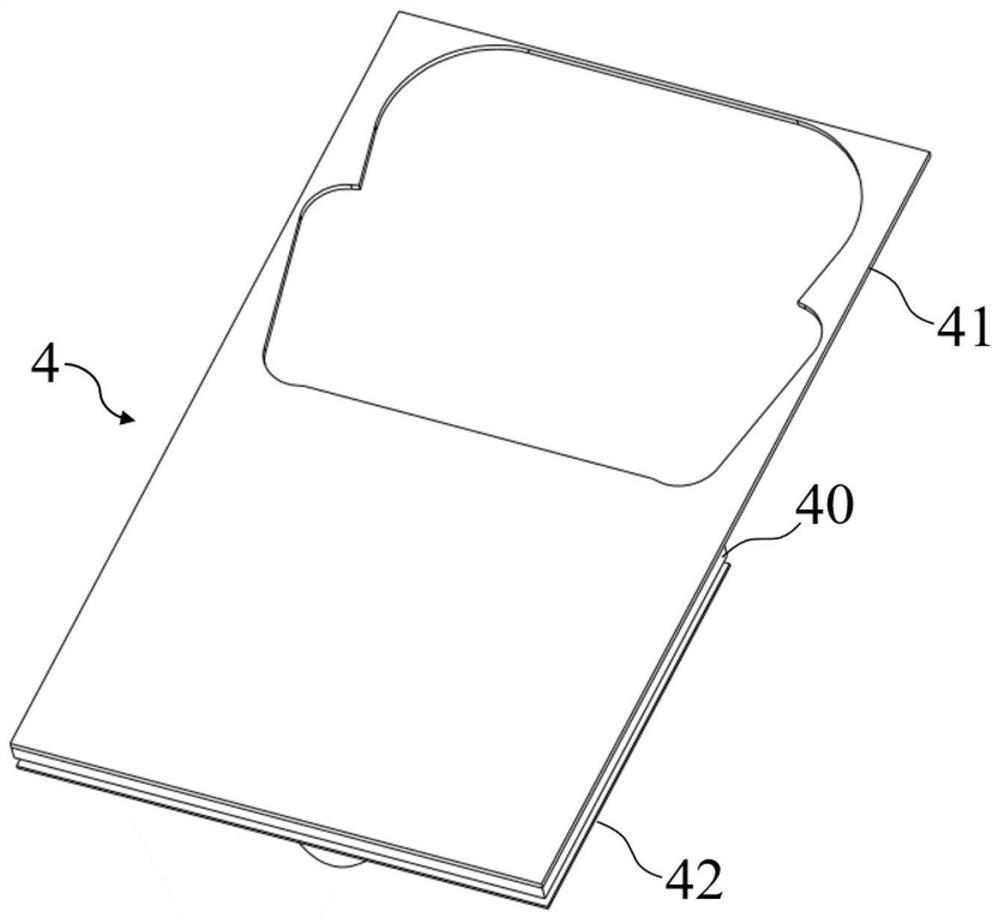

图3为本实用新型的加热单元结构示意图；

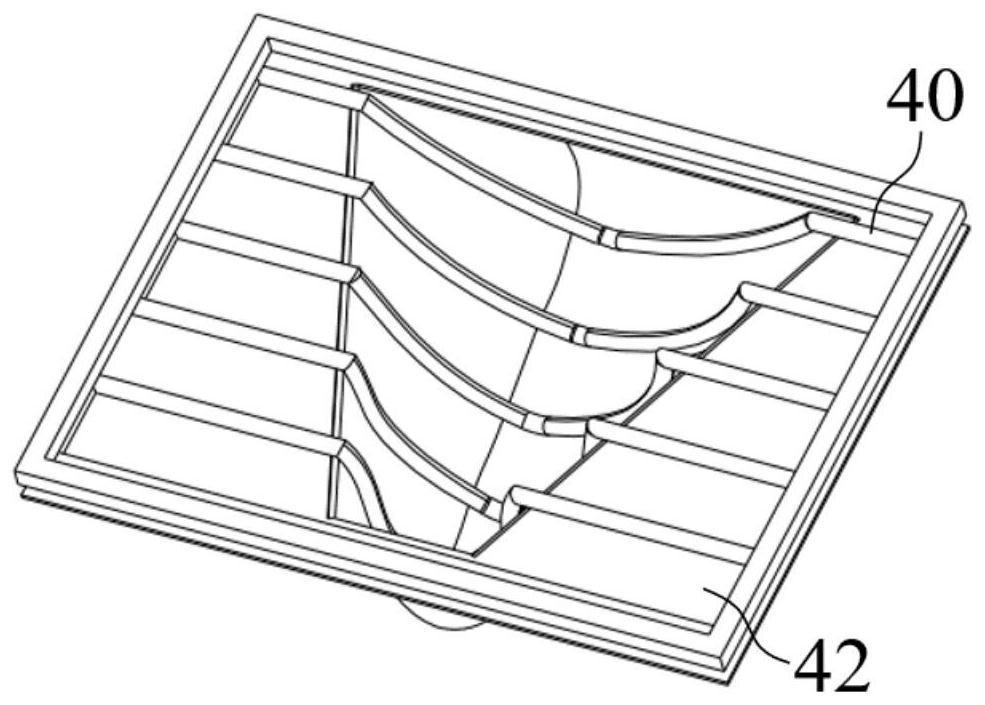

图4为未显示无纺布层一的加热单元结构示意图；

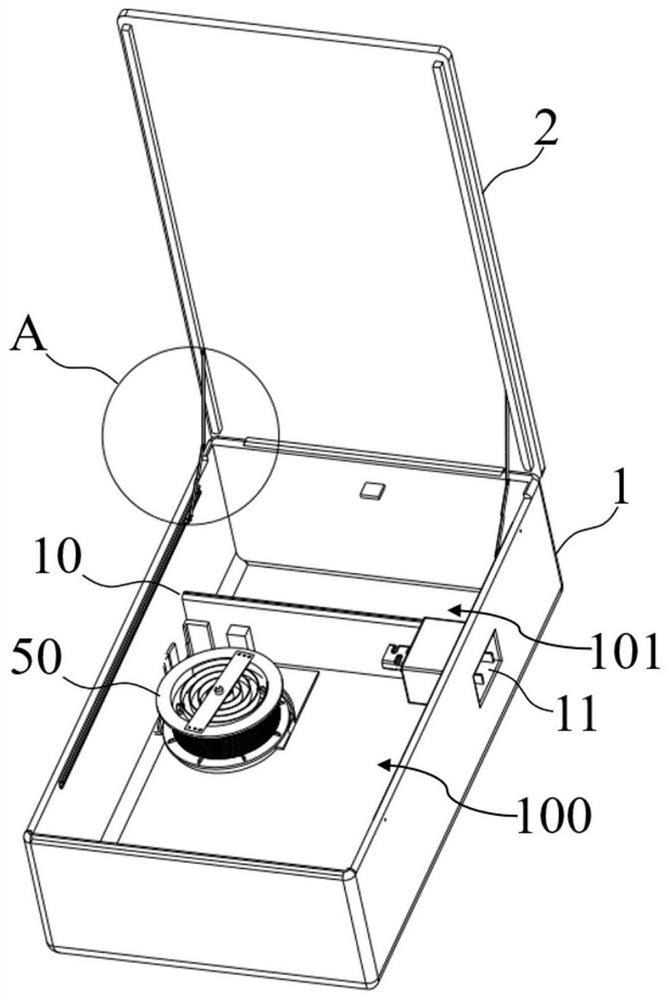

图5为本实用新型的盒体和盖板结构示意图；

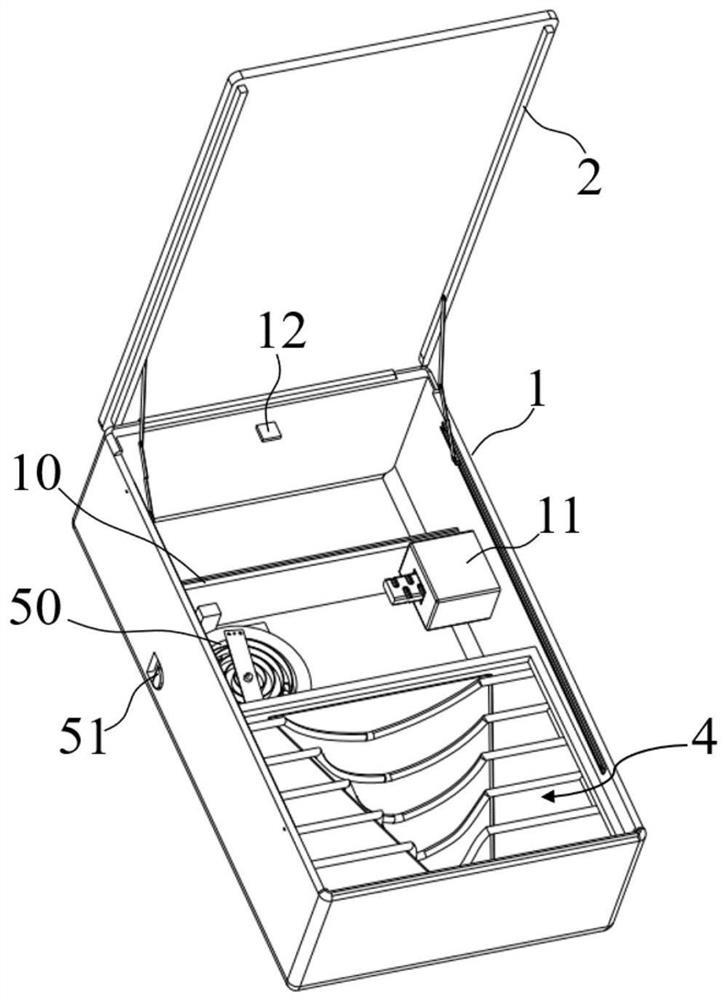

图6为本实用新型另一视角的盒体和盖板结构示意图；

图7为图6中A处放大图；

图中：

1、盒体；10、隔板；100、安置部；101、储物部；11、插头固定槽；12、限位桩；

2、盖板；

3、听诊器固定板；30、听音部固定槽；300、让位槽；31、开口处；32、转动柱；

4、加热单元；40、加热丝；41、无纺布层一；42、无纺布层二；

5、电源线；50、收线器；51、收线调节按钮；

6、连接单元；60、滑轨；600、限位件；61、滑块；62、连接杆一；63、连接杆二。

下面结合具体实施例和附图对本实用新型进一步进行描述。

实施例1

本实施例带加热功能的听诊器盒，包括，

盒体1，其为顶部开口的中空结构；

盖板2，其活动盖合于盒体1顶部开口上方；

听诊器固定板3，其设于盒体1顶部中，用于固定听诊器；还包括，

加热单元4，其置于听诊器固定板3下方的盒体1中，所述加热单元4包括：

加热丝40，其通电后发热；

无纺布层一41，其铺设于加热丝40上方，无纺布层一41与听诊器固定板3底面接触；

无纺布层二42，其设于加热丝40下方；以及，

电源线5，其与加热单元4电连接。

如图1所示，本实施例的听诊器盒包括中空的盒体1和盖合在盒体1上方的盖板2，在盒体1内部的顶部设置有听诊器固定板3，听诊器固定板3通常采用轻质塑料材质，减少本装置整体重量，听诊器固定在听诊器固定板3上，本实施例在听诊器固定板3下方的盒体1空间中设置有加热单元4，加热单元4的结构如图3所示，自上至下依次包括有无纺布层一41、加热丝40和无纺布层二42，加热丝40处由框架和平行布置的电热丝组成，如图4所示，框架配合固定在盒体1内部上，加热丝40通电后各电热丝即发出热量，本实施例将加热丝40包裹在无纺布层一41和无纺布层二42之中，由于无纺布具有保温、防潮、阻燃、质轻等特性，因此能对加热丝40及相关电子元器件提供有效的保护，延长本装置的有效使用寿命，且能减少热量散失，在无纺布层一41的设置下，加热丝40不会直接与听诊器固定板3接触，而热量会在无纺布层一41的作用下均匀的传递到听诊器固定板3上，进而作用于放置在听诊器固定板3的听诊器上，由此起到加热听诊器的作用；加热单元4通过电源线5与电源连接，电源线5可以为插头，也可为USB接口等形式。

实施例2

本实施例带加热功能的听诊器盒，在实施例1的基础上做进一步改进，所述听诊器固定板3包括：

听音部固定槽30，其下凹形成于听诊器固定板3一端，听音部固定槽30形状与听诊器听音部匹配；

开口处31，其贯穿开设于听诊器固定板3另一端，听诊器拾音部放置于开口处31与无纺布层一41接触。

如图2所示，听诊器的听音部配合卡接在听音部固定槽30中，在听音部固定槽30处旁还开设有让位槽300，方便使用者通过让位槽300将卡接于其中的听音部取出；紧邻听音部固定槽30的听诊器固定板3另一端处贯穿开设开口处31，听诊器的听音部卡接在听音部固定槽30后，拾音部置于开口处31下方的无纺布层一41上，由此能使得加热单元4的热量更容易传递到拾音部上，确保加热效果。

进一步地，本实施例的加热单元4集中设置在听诊器固定板3另一端处的下方，由于听诊器使用时主要是拾音部低温会影响患者就诊，因此仅需对拾音部放置的位置处加热即可解决问题；当使用过程中，需要将听诊器暂置时，可以将听诊器放置在听诊器固定板3的另一端处，听诊器固定板3的另一端有较大的平台空间供听诊器临时放置，并通过开口处31能释放热量使拾音部有效保持在适宜温度。

实施例3

本实施例带加热功能的听诊器盒，在实施例2的基础上做进一步改进，对应开口处31的无纺布层一41顶部设有导热绝缘片。

导热绝缘片具有优越的耐磨及绝缘性能，且表面无粘性，厚度薄，导热性能好，设于此处能更好的对拾音部进行导热。

实施例4

本实施例带加热功能的听诊器盒，在实施例3的基础上做进一步改进，所述听诊器固定板3的一端部与盒体1转动连接，另一端部为自由端；

所述无纺布层一41顶面与听诊器固定板3底面固定连接。

如图2所示，听诊器固定板3的一端两侧凸起形成有圆柱状的转动柱32，在盒体1内壁对应处开设圆柱状的凹孔配合卡接转动柱32，并在盒体1内对应听诊器固定板3另一端处凸起设置限位桩12，如图6所示，听诊器固定板3的另一端在限位桩12的限位下，置于盒体1中时会保持水平位置状态。

在听诊器固定板3中部开设通孔，且此通孔下方对应位置的无纺布层一41也开设通孔，可以通过此处通孔，方便抓取拿起听诊器固定板3使其绕转动端转动，方便对听诊器固定板3的清洁，及方便检修听诊器固定板3下方空间中各电子元器件的情况；同时，加热单元4的加热丝40由于有线路连接，不宜经常转动移动，因此本实施例中无纺布层一41与听诊器固定板3固定连接，在听诊器固定板3转动时，加热单元4的加热丝40、无纺布层二42无需随之转动。

实施例5

本实施例带加热功能的听诊器盒，在实施例4的基础上做进一步改进，所述盒体1中设置有隔板10，将盒体1内部空间分为安置部100和储物部101，加热单元4置于安置部100中。

如图5所示，隔板10沿平行于盒体1宽度方向设置，将盒体1内部空间分隔为体积较大的安置部100和体积较小的储物部101，储物部101中可以储放工具等，通过转动打开听诊器固定板3开取放；安置部100中固定有加热单元4及电源线5，在安置部100的一侧开设有插头固定槽11，可以用于容纳固定插头，在加热单元4需要通电时取出插头，不需要使用时将插头放回。

实施例6

本实施例带加热功能的听诊器盒，在实施例5的基础上做进一步改进，所述安置部100中还设有收线器50，其收集电源线5。

如图5和图6所示，本实施例中将收线器50设置于安置部100中，收线器50为现有结构，用于将电线集中收集，本实施例的听诊器盒使用时，从插头固定槽11取出插头拖动到插座位置插接，在不适用时，通过收线器50即可将电线有序收回，收线器50上有用于控制收回力的收线调节按钮51，在盒体1一侧壁开孔，收线调节按钮51置于孔中，在需要收线时按压即可。

实施例7

本实施例带加热功能的听诊器盒，在实施例6的基础上做进一步改进，所述盖板2一端部与盒体1顶部一端部铰接；

还包括连接单元6，其包括：

滑轨60，其水平设于盒体1内壁顶部，滑轨60靠近盖板2与盒体1铰接处的一端内凸起形成有限位件600；

滑块61，其配合滑动连接于滑轨60中；

连接杆一62，其一端铰接于滑块61上；

连接杆二63，其一端与连接杆一62另一端铰接，连接杆二63另一端与盖板2铰接。

如图5和图7所示，连接单元6设有两处，对称式布置于盒体1两侧，每条滑轨60均平行于盒体1长度方向布置，盖板2与盒体1的铰接处为盒体1顶部一宽边处，限位件600为圆柱形凸起，形成于滑轨60内靠近铰接处的端部，当滑块61滑动至限位件600处时，会与限位件600接触而被限制运动，通过本实施例的连接单元6结构，盖板2绕铰接处打开后，连接杆二63和连接杆一62随之升起，并带动滑块61沿着滑轨60方向滑动，当滑块61滑动至靠近滑轨60端部后，与限位件600接触从而被限位，此时盖板2打开至最大高度。

通过本实施例的连接单元6结构，盖板2打开竖起至最大高度后即在限位件600与滑块61配合下限位，不会继续被打开，减少了盖板2完全打开占用桌面面积。

本实用新型所述实例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型构思和范围进行限定，在不脱离本实用新型设计思想的前提下，本领域工程技术人员对本实用新型的技术方案作出的各种变形和改进，均应落入本实用新型的保护范围。
