本实用新型涉及医疗器械领域，具体而言，涉及一种便携式折叠担架。

担架是第一现场抢救病人必携带的医疗设备之一。现有的担架多为一体式设计，不可折叠，占地空间大，不便于携带，因而在抢救过程中造成了诸多不便。

本实用新型的目的在于提供一种便携式折叠担架，用以解决现有技术中存在的担架不可折叠、占地空间大、不便于携带的技术问题。本实用新型的便携式折叠架具备方便折叠、占地小、便于携带的技术效果。

本实用新型的实施例是这样实现的：

一种便携式折叠担架，包括至少两根折叠杆和架设于两所述折叠杆之间的横杆；所述折叠杆至少包括第一竖杆和第二竖杆，所述第一竖杆和第二竖杆通过单向折叠件相接；所述单向折叠件包括第一桩头、第二桩头和转轴，所述第一桩头开设有第一通孔，所述第二桩头开设有第二通孔；所述第一桩头配置于所述第一竖杆的一端，所述第二桩头配置于所述第二竖杆靠近所述第一桩头的一端，所述转轴的外部套接有第一通孔和第二通孔。

本实用新型的有益效果是：

折叠杆单向折叠的设置，能够避免折叠杆在使用过程中，折叠杆任意角度折叠带来的承重性差的问题，同时方便折叠、易于携带，占地小，还可以配置多根折叠杆用以调节担架的尺寸，能够适应于不同体长的病患。

为了更清楚地说明本申请实施例的技术方案，下面将对本申请实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本申请的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

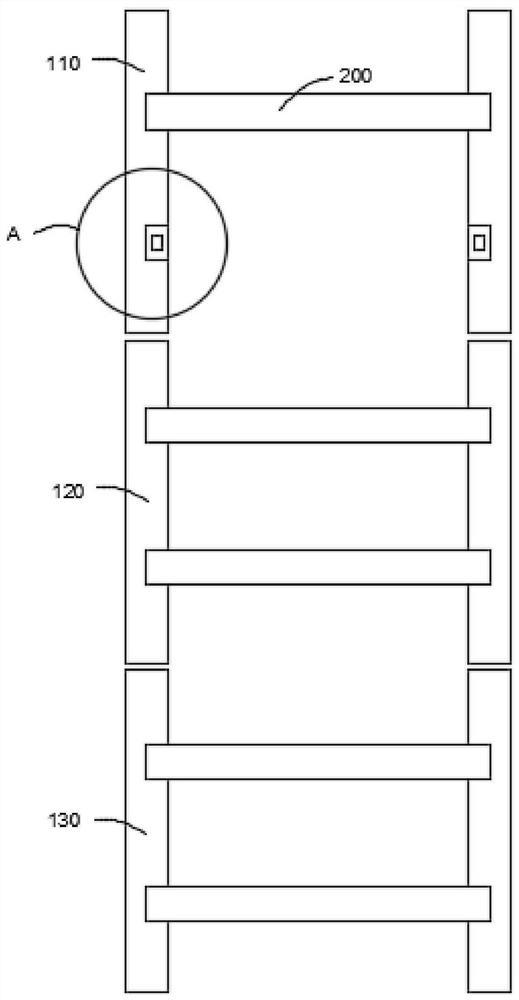

图1为实施例1中的便携式折叠担架的示意图；

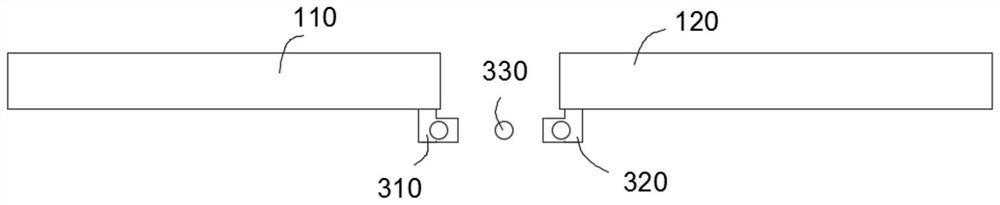

图2为图1中第一竖杆和第二竖杆的连接示意图；

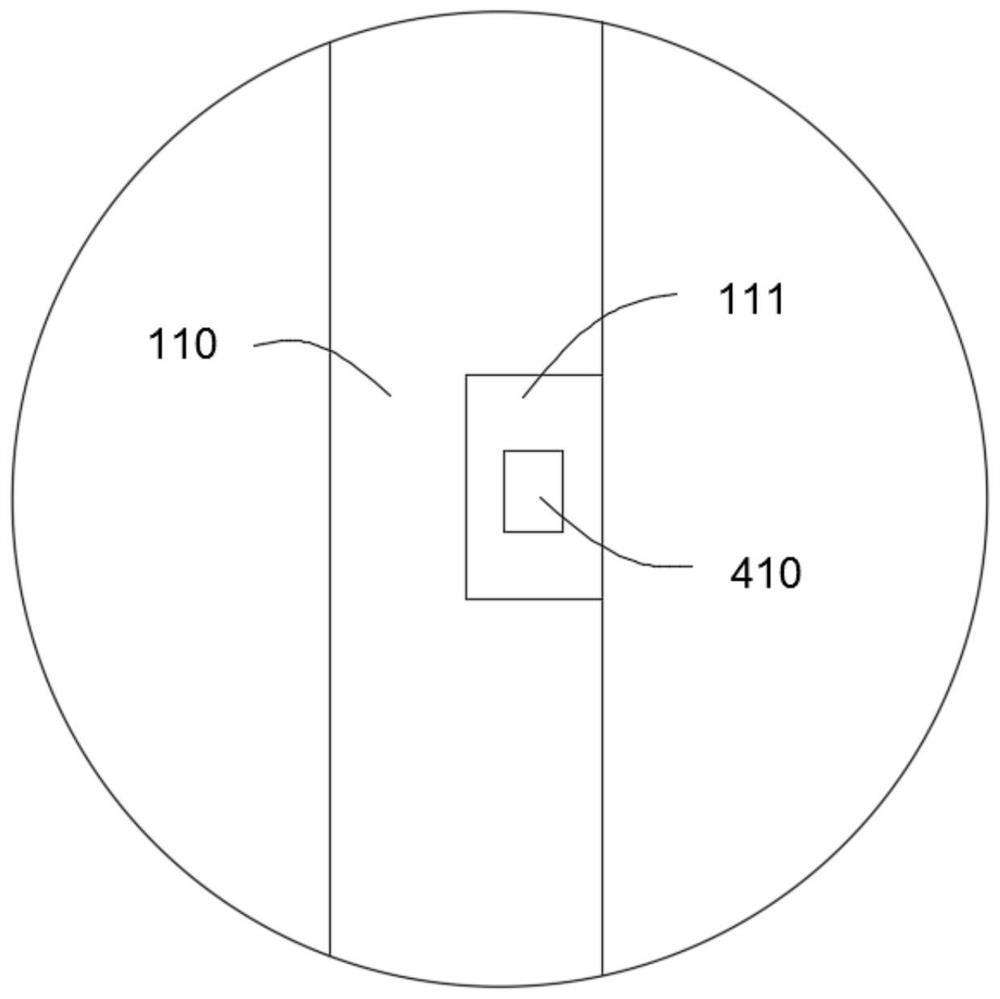

图3为图1中A部位的局部放大图；

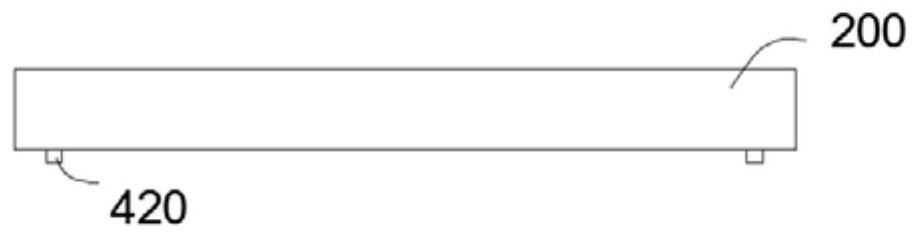

图4为图1中横杆的结构示意图；

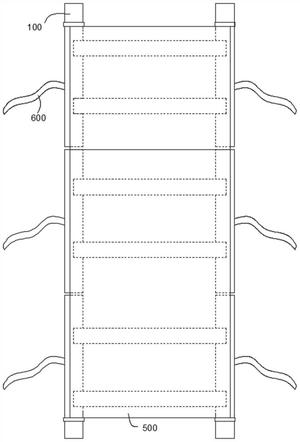

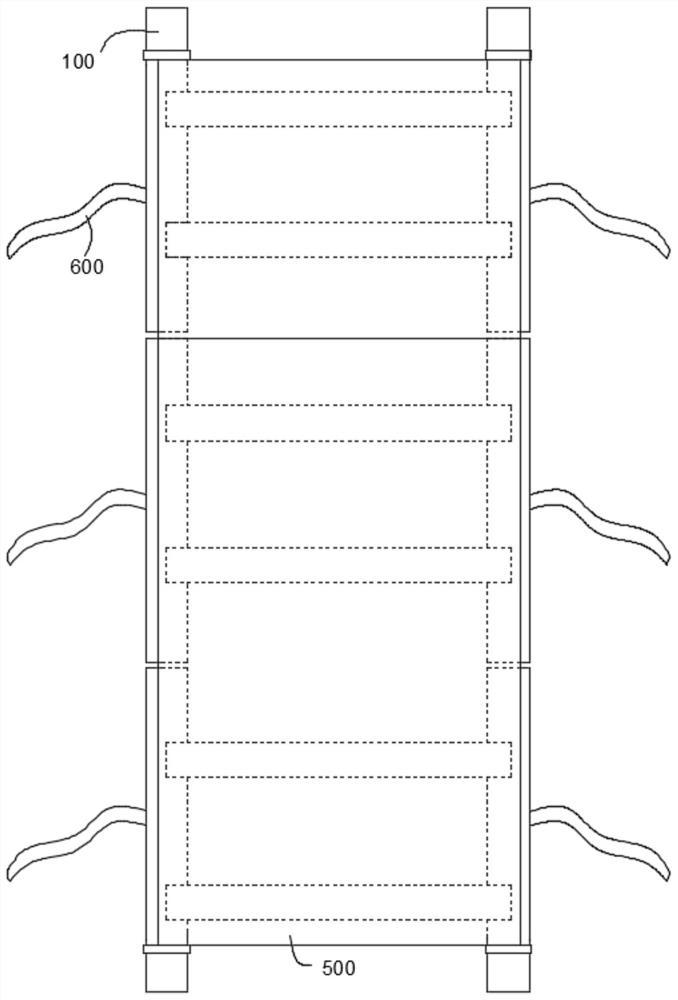

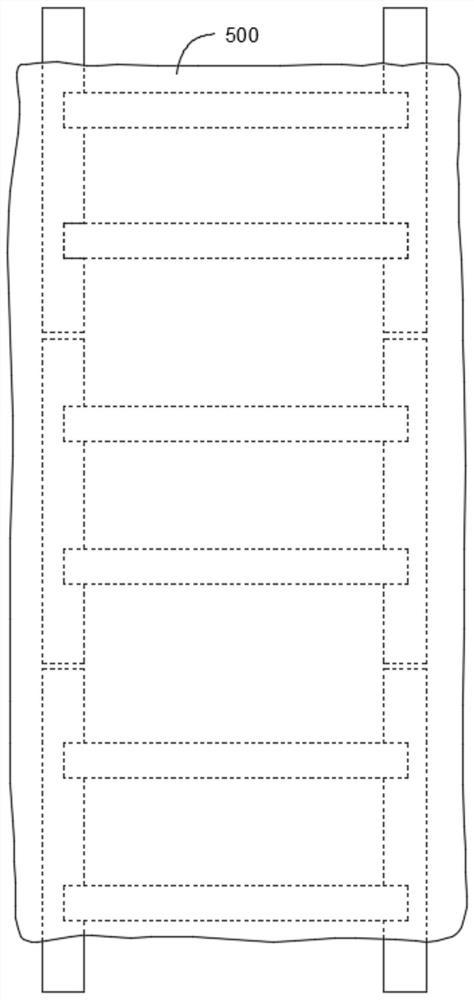

图5为图1中的便携式折叠担架铺设有被单的结构示意图；

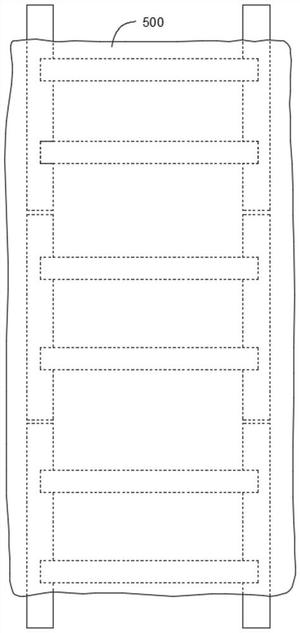

图6为实施例2中便携式折叠担架铺设有被套的结构示意图；

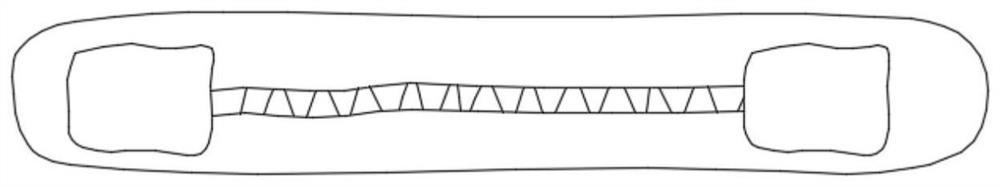

图7为图6中的被套在宽度方向上的示意图。

附图标记：100—折叠杆；110—第一竖杆；111—第一凹槽；120—第二竖杆；130—第三竖杆；200—横杆；310—第一桩头；320—第二桩头；330—转轴；410—凸部；420—凹部；500—覆盖物；600—束缚带。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“第一”、“第二”、“第三”仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“配置”、“相接”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1

如图1至图5所示，本实施例公开了一种便携式折叠担架，该担架可应用于医院、急救车、户外等场景，该担架方便拆装、承重效果好、空间占用小。具体地，该担架包括至少两根折叠杆100和架设于两折叠杆100 之间的横杆200；折叠杆100至少包括第一竖杆110和第二竖杆120，第一竖杆110和第二竖杆120通过单向折叠件相接。折叠杆100单向折叠的设置，能够避免折叠杆100在使用过程中，折叠杆100任意角度折叠带来的承重性差的问题，横杆200架设于两折叠杆100之间，能够分散躺在担架上的病患的重力。还可以配置多根折叠杆100用以调节担架的尺寸，能够适应于不同体长的病患。

本实施例中，横杆200的长度还根据两根折叠杆100之间的间距进行适应性的调整。

本实施例中，单向折叠件包括第一桩头310、第二桩头320和转轴330，第一桩头310开设有第一通孔，第二桩头320开设有第二通孔；第一桩头 310配置于第一竖杆110的一端，第二桩头320配置于第二竖杆120靠近第一桩头310的一端，转轴330的外部套接有第一通孔和第二通孔。第一竖杆110和第二竖杆120能够沿着转轴330旋转，且第一竖杆110和第二竖杆120的旋转方向只能朝向转轴330的位置进行旋转，通过限制第一竖杆 110和第二竖杆120的旋转方向，用以提高担架的称重性以及拆装便利性。

本实施例中，折叠杆100包括若干根首尾相接的第三竖杆130，相邻两第三竖杆130通过单向折叠件相接，第三竖杆130与第一竖杆110或第二竖杆120通过单向折叠件相接。通过配置第三竖杆130用以调节增加折叠杆100的长度，适应于不同的应用场景。

本实施例中，为了增加横杆200与折叠杆100的稳定性，第一竖杆110 均布配置有第一凹槽111，第二竖杆120均布配置有第二凹槽；第一凹槽 111处于第一桩头310的对立面，第二凹槽处于第二桩头320的对立面；横杆的两端与第一凹槽和/或第二凹槽卡接第二凹槽。通过横杆200与第一竖杆110和第二竖杆120卡接，能够达到避免担架在使用过程中，由于晃动或倾斜而造成横杆200掉落的问题，采用卡接的方式，拆卸方便，同时固定效果佳。

本实施例中，为了进一步加强横杆200的固定效果，在第一凹槽111 的侧面和第二凹槽的侧面配置有凸部410，横杆200的一端和另一端配置有与凸部410相适配的凹部420。通过这种楔形卡接方式，能够避免横杆200 从第一凹槽111或第二凹槽中滑落，增加横杆200的粗糙度。

本实施例中，该便携式折叠担架还包括铺设于担架表面的覆盖物500，覆盖物500为被单，被单的四个周角配置有套圈，套圈与第一竖杆110和/ 或第二竖杆120相接。

本实施例中，在担架的使用过程中，由于病患是放在担架上，在晃动或倾斜时，病患易从担架上掉落。因此，在第一竖杆110和第二竖杆120 配置有多根束缚带600，束缚带600配置有魔术贴，束缚带600将病患固定于担架上，能够避免病患再次收到损伤。同样地，可以在第三竖杆130配置束缚带600。

实施例2

如图6和图7所示，本实施例与实施例1的区别在于，覆盖物500不同。本实施例中覆盖物500为被套，被套用以减缓病患的不适感，被套在长度方向的两侧面开设有与折叠杆100的数量相同的套孔且相邻两套孔之间配置有拉链，第一竖杆110和/或第二套杆穿进套孔内。被套能够减少病患与折叠杆100和横杆200的硬性接触，减轻病患痛苦，同时套孔的设计，能够快速将折叠担架放入被套中，从套孔露出的部分折叠杆100方便运送人员施力，拉链避免被套在使用过程中产生偏移。

以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
