本实用新型涉及工具领域，具体涉及一种晾衣架。

在外出旅行或进行户外活动时，换洗后衣物的晾晒比较困难。传统的衣架主要针对居家时衣物的晾晒，通常体积和重量均较大，不易收纳携带，难以满足外出晾衣的需求。

现有技术中有很多折叠形的晾衣架，但是其结构较为复杂，结构越复杂，在户外使用时越容易发生损坏，而且体积较大，不适合携带。综上，目前并不存在一种晾衣架在保证收纳至较小体积的情况下，同时达到理想的适应性和便携性要求。

本实用新型的主要目的在于提供一种晾衣架，能够收纳至体积较小的情况下，便于携带，同时固定稳定。

为实现上述目的，本实用新型采取的技术方案为：

一种晾衣架，包括第一套筒以及与其同轴转动连接的第二套筒、且所述第二套筒可滑动至所述第一套筒内部，所述第二套筒外壁上设有沿其轴向设置的多条槽孔，所述槽孔上部铰接有晾衣杆，所述晾衣杆可绕铰接处朝向外部转动，所述第二套筒上端固定连接有端盖，所述端盖内壁上设有内螺纹A，所述第一套筒外壁上设有与其配合的外螺纹A，所述第二套筒插入第一套筒时，所述端盖与第一套筒之间通过螺纹固定连接。

进一步地，所述槽孔的两侧槽壁上沿长度方向设有滑槽，所述上设有与滑槽连通的限位槽，所述晾衣杆内侧面铰接有支撑杆，所述支撑杆自由端设有滑杆，所述滑杆滑动插接于滑槽内，所述晾衣杆展开时，所述滑杆滑入限位槽内。

进一步地，所述晾衣杆下表面设有与支撑杆大小匹配的安装槽，所述晾衣杆置入槽孔时，所述支撑杆置于安装槽内。

进一步地，所述第二套筒下端外壁上设有外螺纹B，所述第一套筒上端内壁设有内螺纹B，所述第二套筒伸出第一套筒到位时，两者通过外螺纹B与内螺纹B螺纹连接。

进一步地，所述第一套筒下端铰接固定有支撑腿，所述支撑腿设有三个，沿第一套筒下端面均匀分布，所述支撑腿合拢后为与第一套筒同轴设置的圆筒，所述第一套筒上套接有滑套，所述支撑腿合拢时，所述滑套可滑动至支撑腿上，并与支撑腿外壁上的第一凸台螺纹连接，所述滑套外部沿其轴向螺纹插接有固定螺栓，所述支撑腿展开时，所述固定螺栓可与支撑腿外壁上的螺纹孔螺纹连接。

进一步地，所述第一套筒外壁上还设有限位台，所述支撑腿展开时，滑套与限位台螺纹连接固定。

进一步地，所述晾衣杆上表面沿长度方向均匀分布有多个凹槽。

本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：本晾衣架，可以将第二套筒缩至第一套筒内，同时使用螺纹连接端盖与第二套筒，使得晾衣架收缩后便于收纳，通过设置滑杆与限位滑槽，使得支撑杆可以对晾衣杆实现有效支撑，通过设置安装槽可以使得晾衣架在收纳时晾衣杆与支撑杆可以有效地收入槽孔内，通过社咋外螺纹B于内螺纹B使得第二套筒伸出第一套筒后可以实现有效的支撑，通过设置支撑腿，可以有效的保证晾衣架使用时的稳定性，通过设置滑套，可以有效的固定支撑腿的位置，通过设置限位台可以对滑套位置进行限位，通过在晾衣杆表面设置凹槽，可以方便晾衣撑的使用挂接。

图1为本实用新型展开结构示意图；

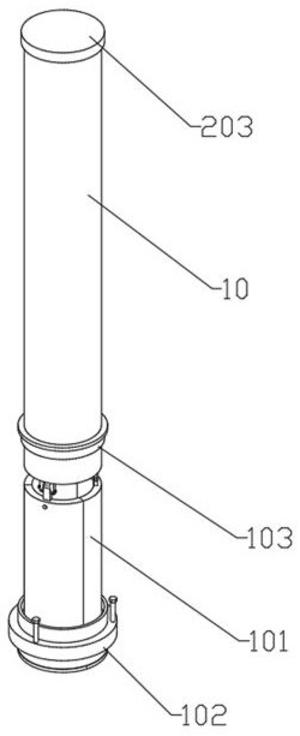

图2为本实用新型收缩后结构示意图。

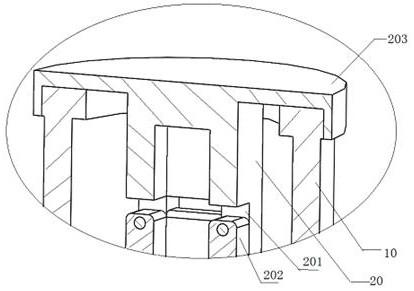

图3为收缩时端盖处结构示意图。

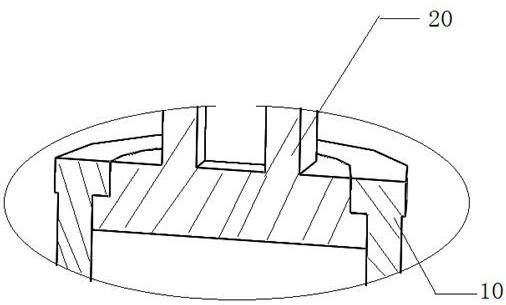

图4为展开时内螺纹B与外螺纹B连接处结构示意图。

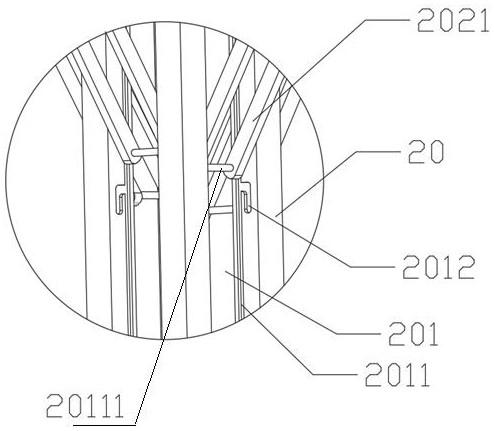

图5为限位槽处结构示意图。

如图1、图2、图3、图4、图5所示，一种晾衣架，其特征在于，包括第一套筒10以及与其同轴转动连接的第二套筒20、且所述第二套筒20可滑动至所述第一套筒10内部，所述第二套筒20外壁上设有沿其轴向设置的多条槽孔201，所述槽孔201上部铰接有晾衣杆202，所述晾衣杆202可绕铰接处朝向外部转动，所述第二套筒20上端固定连接有端盖203，所述端盖203内壁上设有内螺纹A，所述第一套筒10外壁上设有与其配合的外螺纹A，所述第二套筒20插入第一套筒10时，所述端盖203与第一套筒10之间通过螺纹固定连接。

具体来说，第二套筒20可设置为圆筒状的上顶和下底，中间部分可设置为横截面为正方形，这样圆筒状的上顶和下底可以保证第二套筒20可以快速的进入第一套筒10内，同时中间部分设置为横截面为正方形可以方便加工槽孔201以及安装铰接的晾衣杆202，晾衣架在收纳时，将第二套筒20插入第一套筒10内，再通过端盖203与第一套筒10螺纹连接，即可有效且稳定的缩小了晾衣架的体积，便于携带。

进一步的，所述槽孔201的两侧槽壁上沿长度方向设有滑槽2011，所述2011上设有与滑槽2011连通的限位槽2012，所述晾衣杆202内侧面铰接有支撑杆2021，所述支撑杆2021自由端设有滑杆20211，所述滑杆20211滑动插接于滑槽2011内，所述晾衣杆202展开时，所述滑杆20211滑入限位槽2012内。

具体来说，通过设置滑槽2011将晾衣杆202上铰接的支撑杆2021自由端设置滑杆20211插接于滑槽2011内，在晾衣杆202展开到位后，将滑杆20211沿滑槽2011滑入限位槽2012内，对晾衣杆202的位置进行限位固定。

进一步的，所述晾衣杆202下表面设有与支撑杆2021大小匹配的安装槽，所述晾衣杆202置入槽孔201时，所述支撑杆2021置于安装槽内。

具体来说，通过设置安装槽，在晾衣杆202放置于槽孔201内时，支撑杆2021至于安装槽内，可以有效的节约安装空间。

进一步的，所述第二套筒20下端外壁上设有外螺纹B，所述第一套筒10上端内壁设有内螺纹B，所述第二套筒20伸出第一套筒10到位时，两者通过外螺纹B与内螺纹B螺纹连接。

具体来说，通过设置外螺纹B、内螺纹B实现了第二套筒20伸出第一套筒10后的固定稳定。

进一步的，所述第一套筒10下端铰接固定有支撑腿101，所述支撑腿101设有三个，沿第一套筒10下端面均匀分布，所述支撑腿101合拢后为与第一套筒10同轴设置的圆筒，所述第一套筒10上套接有滑套102，所述支撑腿101合拢时，所述滑套102可滑动至支撑腿101上，并与支撑腿101外壁上的第一凸台1011螺纹连接，所述滑套102外部沿其轴向螺纹插接有固定螺栓10211，所述支撑腿101展开时，所述固定螺栓1021可与支撑腿101外壁上的螺纹孔螺纹连接。

具体来说，通过设置滑套102在使用支撑腿101时，可通过滑套102限定支撑腿101的位置时晾衣架保证稳定，在不使用晾衣架时，可通过滑套102与第一凸台1011螺纹连接保证支撑腿101不会散开，使得晾衣架保证稳定。

进一步的，所述第一套筒10外壁上还设有限位台103，所述支撑腿101展开时，滑套102与限位台103螺纹连接固定。

进一步的，所述晾衣杆202上表面沿长度方向均匀分布有多个凹槽2022。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
