本实用新型涉及钢板运输技术领域，特别是一种钢板提取装置。

一般来说，在钢板加工中，原料是很大块成规格的钢板，在加工时，需要将大块钢板先切割，再进行加工，如何将大块钢板一片片提取到切割机上，是一道难题，传统的方式，是通过人工，这需要大量操作人员，且在操作中，钢板易伤害操作人员，同时提取工程中存在危险性，而现在也有提取港钢板的装置，但其占地面积较大，零件较多，易发生损坏，简便的装置必须找准钢板的中间位置，否则钢板易倾斜，造成危险事故。

为解决上述问题，本实用新型提供一种钢板提取装置。

本实用新型解决其技术问题所采用的技术方案是：一种钢板提取装置，包括伸缩杆主体；所述伸缩杆主体置于把手内；所述把手中部设有两根V型杆，且V型杆上设有一对偏心轮；所述偏心轮与V型杆通过转轴连接；所述偏心轮上设有圆磁铁，且偏心轮外缘设有硬质橡胶圈；所述V型杆设有限位销，且V型杆与翘板杆固定连接。

优选的，所述V型杆与翘板杆固定连接，且翘板杆可翘起平面钢板。

优选的，所述偏心轮上设有圆磁铁，且圆磁铁可方便偏心轮夹紧钢板。

优选的，所述V型杆设有限位销，且限制偏心轮的滚动。

优选的，所述偏心轮外圈设有硬质橡胶圈，且硬质橡胶呈圆弧形，增大偏心轮与钢板之间的摩擦力。

本实用新型的有益效果是：用两对偏心轮夹紧固定钢板，实现钢板的提取，操作方便并且偏心轮上设有圆磁铁，保证偏心轮始终贴紧钢板，结构简单，操作方便，提运安全可靠。

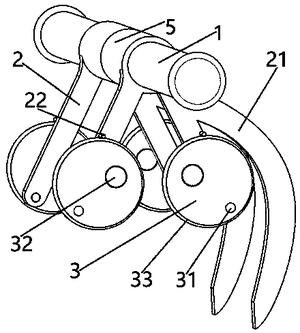

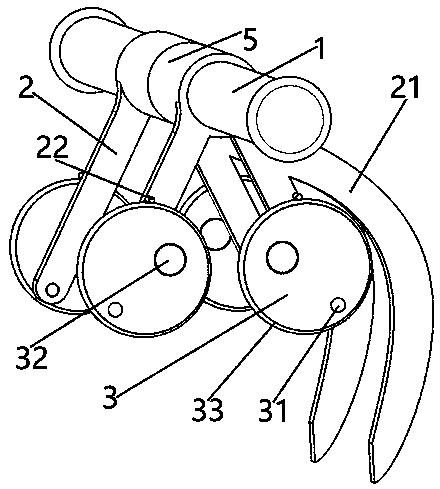

图1为本实用新型所述的一种钢板提取装置第一角度视图。

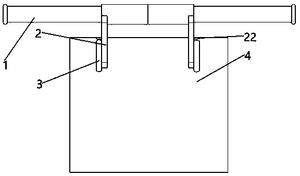

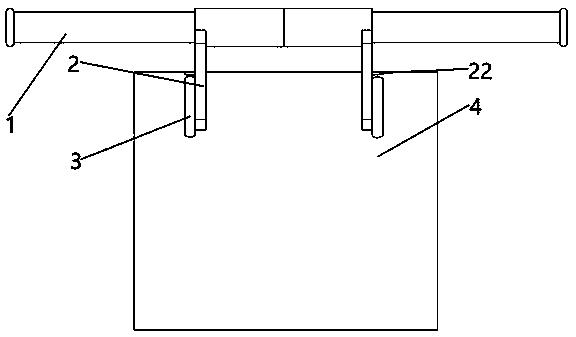

图2为本实用新型所述的一种钢板提取装置第二角度视图。

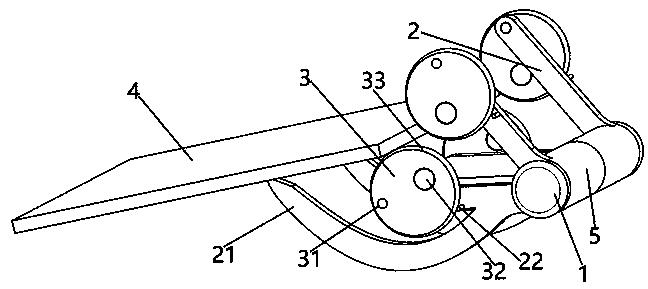

图3为本实用新型所述的一种钢板提取装置第三角度视图。

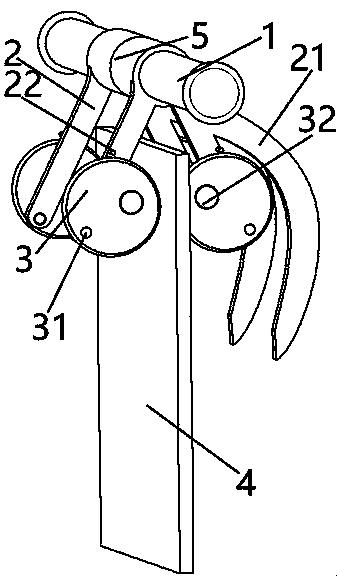

图4为本实用新型所述的一种钢板提取装置的装置整体视图。

图中：1、伸缩杆；2、V型杆；21、翘板杆；22、限位销；3、偏心轮；31、转轴；32、圆磁铁；33、硬质橡胶圈；4、钢板；5、把手。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新型作进一步说明。

如图1所示，本实用新型所述的一种钢板提取装置，包括伸缩杆1主体；所述伸缩杆主体1置于把手5内；所述把手5中部设有两根V型杆2，且V型杆2上设有一对偏心轮3；所述偏心轮3与V型杆2通过转轴31连接；所述偏心轮3上设有圆磁铁32，且偏心轮3外缘设有硬质橡胶圈33；所述V型杆2设有限位销22，且V型杆2与翘板杆21固定连接。

使用时，将翘板杆21顶尖插进钢板4与地面之间的缝隙翘起钢板4，使钢板4直立，握住伸缩杆1，将钢板4置于两对偏心轮3之间，左右两对偏心轮3夹紧钢板4，偏心轮3上的圆磁铁32与钢板4相吸，提运中偏心轮3外圈的硬质橡胶圈33贴附于钢板4表面，握住把手5，左右两对偏心轮3夹紧钢板4提运；当钢板4过重时，拉开伸缩杆1，前后两人进行钢板4抬运；放下钢板4时，将钢板4倾斜于地面，拨开偏心轮3，克服圆磁铁32与钢板4之间的吸力，偏心轮3表面的硬质橡胶圈33与钢板4表面分离，握住把手5，抽出装置，放下钢板4。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
