本实用新型涉及户外应急电源技术领域，尤其涉及一种储能背包。

背包通常用于收纳各种小物品，其主要特点是方便携带，能够解放双手和减轻负重，为外出提供方便。在户外活动的过程中，除了背包外，人们通常还会携带如手机、PDA和相机等用电设备。在户外难以为这些用电设备进行充电续航，为了保证电能的供给，需要额外携带充电宝等设备，而这又会占用背包的空间，增加负担。

为了克服上述现有技术的不足，本实用新型提出了一种储能背包，能够使得用户外出时无需额外携带充电宝就可为用电设备充电。

本实用新型解决上述技术问题的技术方案如下：一种储能背包，包括本体，所述本体包括顶面、底面、左侧面、右侧面、背面和正面，所述顶面、底面、左侧面、右侧面、背面和正面形成腔体；

所述腔体内设置有用于放置储能电芯的电池包，所述正面的外表面上设置有太阳能充电装置，所述左侧面和/或右侧面上设置有放电接口，所述太阳能充电装置和放电接口分别与储能电芯相连。

与现有技术现比，本技术方案的有益效果是：通过腔体能够实现基本的收纳功能，另外，在背包的正面上设置有太阳能充电装置，通过太阳能充电装置能够持续地为储能电芯进行充电，保证电能的供给，用户外出时无需额外携带充电宝，同时有利于节省背包空间，减少用户负担。

进一步地，所述储能电芯上还设置有可拆卸的充电接口。

采用上述方案的有益效果是：用户在外出前可通过家用电把储能电芯充满，以备不时之需。

进一步地，所述电池包固定设置在正面的内表面的下方，所述太阳能充电装置设置在正面的外表面。

采用上述方案的有益效果是：把电池包和太阳能充电装置分别设置在正面的内表面和外表面，使得太阳能充电装置和太阳能充电装置之间的连接线路较短，空间分布更加合理；另外，把电池包固定设置在正面的内表面的下方，使得电池包位于腔体的下方，降低背包的重心，具有轻便和稳定等优点。

进一步地，所述正面设置有镂空的网格布，所述网格布设置在与电池包对应的位置上。

采用上述方案的有益效果是：储能电芯在工作过程中所发出的热量可通过网格布散发出去，有效防止储能电芯过热。

进一步地，所述左侧面和右侧面的下方均设置有容纳袋，所述放电接口设置在容纳袋内。

采用上述方案的有益效果是：容纳袋设置在背包的两侧，用户可以把用电设备放入容纳袋后连接放电接口对用电设备进行充电，节省背包的容纳空间。

进一步地，所述容纳袋的外表面设置有防水层。

采用上述方案的有益效果是：防止用电设备在户外活动的过程中进水。

进一步地，所述正面的外表面上还设置有LED灯列，所述LED灯列包括多个LED灯，多个所述LED灯分别与储能电芯相连。

采用上述方案的有益效果是：为用户在户外活动的过程中提供照明，同时还可以起到警示作用。

进一步地，多个所述LED灯与储能电芯之间通过LED控制电路相连；

所述LED控制电路包括接口单元、扼流单元、储能单元、滤波单元和控制单元，所述接口单元与储能电芯相连，所述接口单元取电后与扼流单元相连，所述扼流单元的输出端与储能单元相连，所述储能单元通过滤波单元与控制单元相连，所述控制单元的输出端分别与多个LED灯相连。

采用上述方案的有益效果是：通过接口单元取电后，电信号经过扼流单元进行防共模干扰处理，再储存部分电能在储能单元内，并经滤波单元进行滤波，滤波后的电信号为控制单元提供稳定的工作电源，控制单元进一步控制LED灯列发光，具有结构简单、成本低、使用方便和实用性强等优点。

进一步地，所述扼流单元包括第一电感L1和第二电感L2，所述第一电感L1和第二电感L2的电感值相同，所述第一电感L1和第二电感L2组成一扼流圈，所述第一电感L1和第二电感L2均与接口单元相连；

所述储能单元为储能电容C1，所述储能电容C1的两端分别与第一电感L1和第二电感L2相连；

所述滤波单元为滤波电容C2，所述滤波电容C2的两端与储能电容C1的两端相连；

所述控制单元为一MCU芯片。

进一步地，所述太阳能充电装置包括光伏充电板。

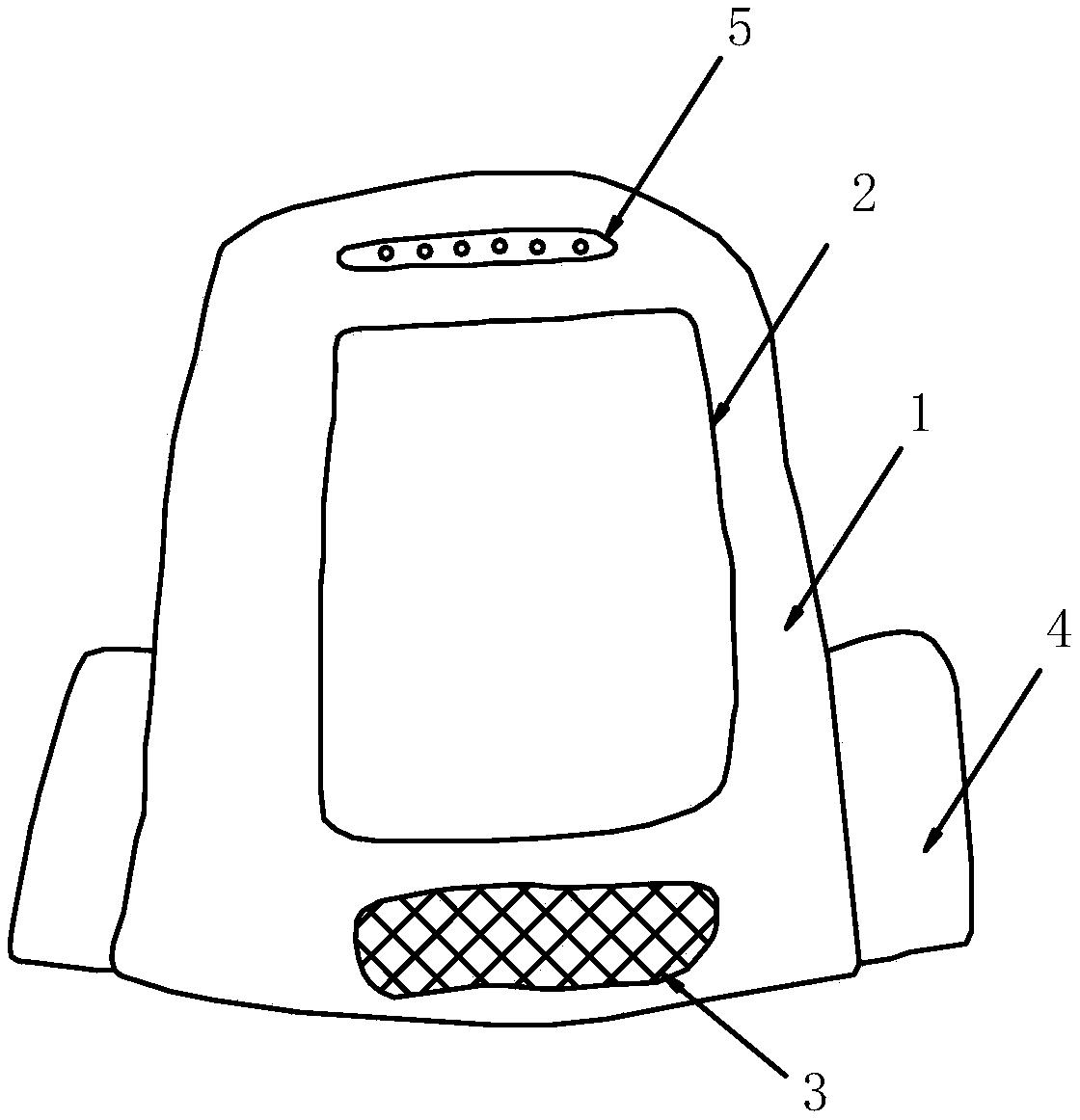

图1为本实用新型一种储能背包的示意图；

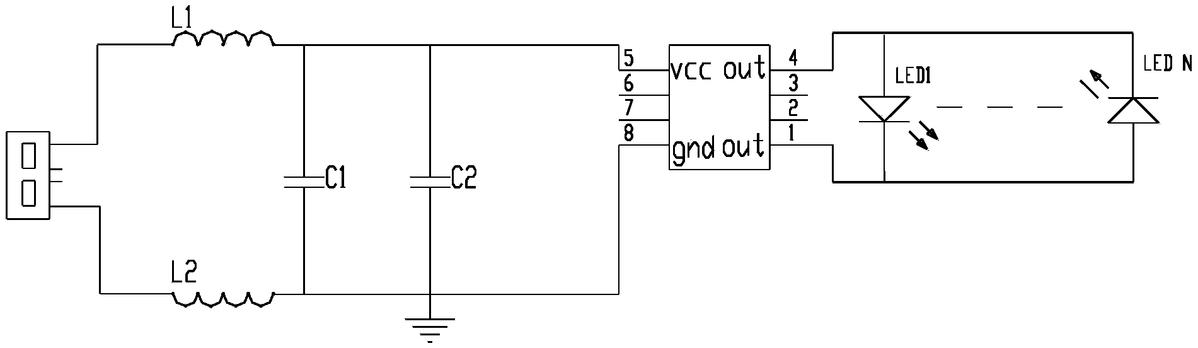

图2为本实用新型一种储能背包中LED控制电路的电路原理图。

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释本实用新型，并非用于限定本实用新型的范围。

如图1所示，图1为本实用新型一种储能背包的示意图。一种储能背包，包括本体，本体包括顶面、底面、左侧面、右侧面、背面和正面1，顶面、底面、左侧面、右侧面、背面和正面1形成腔体。另外，背包上还可设置有拉链等常规组件，以便实现基本的背包功能。

腔体内设置有用于放置储能电芯的电池包，正面1的外表面上设置有太阳能充电装置2，左侧面和/或右侧面上设置有放电接口，太阳能充电装置2和放电接口分别与储能电芯相连。具体地，太阳能充电装置2包括光伏充电板。电池包的作用在于容纳和固定储能电芯，储能电芯放置在电池包内后固定在腔体内。太阳能充电装置2在接受光照后对储能电芯进行充电。用户可通过放电接口为用电取电。用户外出时无需额外携带充电宝等设备，有利于节省背包空间，减少负担。

优选地，储能电芯上还设置有可拆卸的充电接口。充电接口的作用在于给储能电芯充电，用户在外出前可通过家用电把储能电芯充满，以备不时之需。

优选地，电池包固定设置在正面1的内表面的下方，太阳能充电装置2设置在正面1的外表面。背包的正面1能够保证光照面积最大，因此，把太阳能充电装置2设置在正面1的外表面，能够保证光伏充电效率；而储能电芯与太阳能充电装置2相连，为了使得储能电芯和太阳能充电装置2之间的连接线路更短、空间分布更加合理，把用于放置太阳能充电装置2的电池包固定设置在正面1的内表面的下方。另一方面，储能电芯具有一定的重量，把电池包固定设置在正面的内表面的下方，使得电池包位于腔体的下方，降低背包的重心，具有轻便和稳定等优点。

储能电芯在工作的过程中会产生热量，热量聚集可能会影响储能电芯的正常运行，存在安全隐患，因此，在正面1与电池包对应的位置设置有镂空的网格布3，储能电芯在工作过程中所发出的热量可通过网格布3散发出去，有效防止储能电芯过热。

优选地，左侧面和右侧面的下方均设置有容纳袋4，放电接口设置在容纳袋内。在对用电设备充电的过程中，把用电设备放置在两侧的容纳袋内，能够有效节约背包腔体的空间。进一步，容纳袋的外表面设置有防水层，防止用电设备在户外活动的过程中进水。

优选地，正面的外表面上还设置有LED灯列，LED灯列5包括多个LED灯，多个LED灯分别与储能电芯相连。多个LED灯为用户在户外活动的过程中提供照明，同时还可以起到警示作用，当发生紧急情况时，他人可通过灯光的指示找到用户。

如图2所示，图2为本实用新型一种储能背包中LED控制电路的电路原理图。扼流单元包括第一电感L1和第二电感L2，第一电感L1和第二电感L2的电感值相同，第一电感L1和第二电感L2组成一扼流圈，第一电感L1和第二电感L2均与接口单元相连。储能单元为储能电容C1，储能电容C1与扼流单元相连。滤波单元为滤波电容C2，滤波电容C2与储能单元相连。接口单元分别通过第一电感L1和第二电感L2接连储能电容C1的两端，储能电容C1与滤波电容C2并联后与MCU芯片相连，MCU芯片的输出端与多个LED灯相连。接口单元依次通过扼流单元、储能单元、滤波单元与控制单元连接。

接口单元取电后，经过第一电感L1和第二电感L2组成扼流单元进行防共模干扰处理。储能电容C1储存电能，方便及时启动控制单元，再经过滤波电容C2滤除电信号里的尖峰，然后为控制单元提供稳定的电压，控制单元再进一步控制LED灯列工作。具体地，接口单元为USB接口电路。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
