本实用新型涉及农用工具技术领域，特别是一种花生去泥装置。

一般来说，农民在种植花生等农作物时，遇到收获季节，需要将花生从地里收获，然后去除附着在花生表面的泥土，最后再利用阳光进行晒干，以供食用或者储藏，当花生过上的泥土比较大块时，需要人们用力将花生果上的泥土剥下，或者用工具砸碎泥土，人们普遍采用人工手洗或是浸泡于水中的方法，进行去除花生表面的泥土等杂质；若是将花生长时间浸泡于水中，即使通过暴晒，花生也会有发黑的现象，损坏花生果，不利于花生的长期储存；若是采用人工手洗的方法不仅会效率低，同时劳动强度非常大。

为解决上述问题，本实用新型提供一种花生去泥装置。

本实用新型解决其技术问题所采用的技术方案是：一种花生去泥装置，包括机架主体和滚筒；所述机架主体上设有电机箱，且电机箱上设有圆台，且圆台通过六角螺母固定在机架主体上；所述圆台中心设有带轮轴，且带轮轴上设有带轮I与带轮II；所述机架主体左右两边前端设有拱台，且两个拱台之间设有转轮轴；所述转轮轴上设有一对转轮，且转轮通过六角螺钉固定在转轮轴上；所述转轮轴顶端设有带轮III，且带轮III与带轮I通过皮带实现带传动；所述机架主体左右两边末端设有长方块，且长方块通过六角螺母固定在机架主体上；所述长方块上设有弧形片，且弧形片与长方块的夹角处设有三角块；所述弧形片上设有弧形槽，且两个弧形片之间通过移动轴连接；所述移动轴两端设有移动轮，且移动轮通过六角螺钉固定在移动轴上；所述移动轴上设有一对转轮，且转轮通过六角螺钉固定在移动轴上；所述机架主体前后的转轮通过震动带连接；所述两个弧形片下端通过凸轮轴连接，且凸轮轴上设有凸轮，且凸轮通过六角螺钉固定在凸轮轴上；所述凸轮轴顶端设有带轮IV，且带轮IV与带轮II通过皮带实现带传动；所述机架主体中间设有撑杆，且两个撑杆之间设有滚轴；所述滚筒置于滚轴上，且滚筒与滚轴之间通过弹簧连接。

优选的，所述机架通过焊接的形式固定连接。

优选的，所述滚筒置于滚轴上，且滚筒与滚轴之间通过六根均匀分布的弹簧连接。

优选的，所述机架前后的转轮通过震动带连接，且钢管与钢管之间通过链条连接，且两钢管之间距离为5mm,且震动带上的钢管与转轮上齿槽相啮合。

优选的，所述机架前后的转轮上的震动带在传动过程中倾斜0°~25°。

优选的，所述滚筒与震动带之间留有5cm的间隙。

优选的，所述机架上的长方块与弧形片的夹角处设有三角块，且三角块有支撑作用。

优选的，所述凸轮轴上设有凸轮，且凸轮与移动轴上的移动轮实现凸轮传动。

优选的，所述凸轮下方的机架上设有弧形槽。

优选的，所述弧形片置于移动轮与转轮之间，且移动轴可在弧形槽内上下弧形滑动，且移动轴带动移动轮与转轮上下弧形滑动。

本实用新型的有益效果是：弹簧连接的滚筒可将花生枝杆根部泥块压在震动带上，由凸轮旋转撞击将泥块碾碎，该装置结构简单，使用方便，操作便捷，节约花生枝干根部花生果上泥块清除时间。

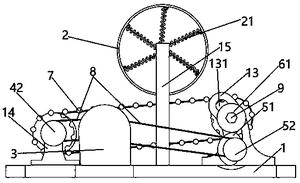

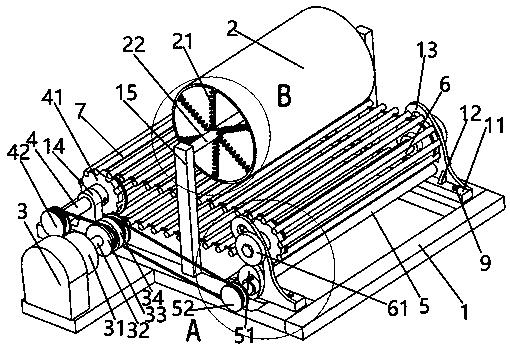

图1为本实用新型所述的一种花生去泥装置的整体视图。

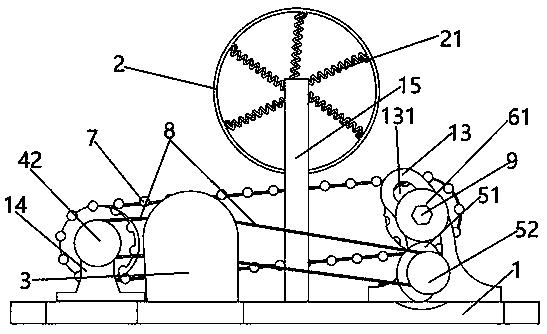

图2为本实用新型所述的一种花生去泥装置的左视图。

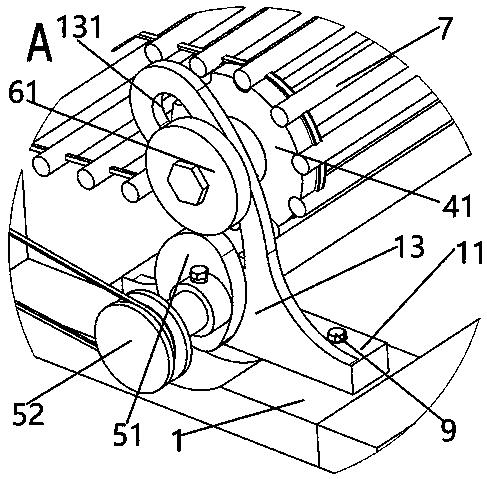

图3为图1的A部放大图。

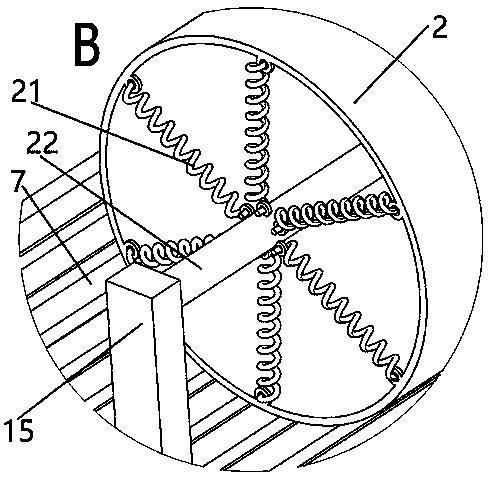

图4为图1的B部放大图。

图中：1、机架；11、长方块；12、三角块；13、弧形片；131、弧形槽；14、拱台；15、撑杆；2、滚筒；21、弹簧；22、滚轴；3、电机箱；31、圆台；32、带轮轴；33、带轮I；34、带轮II；4、转轮轴；41、转轮；42、带轮III；5、凸轮轴；51、凸轮；52、带轮IV；6、移动轴；61、移动轮；7、震动带；8、皮带；9、六角螺钉。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新型作进一步说明。

如图1所示，本实用新型所述的一种花生去泥装置，包括机架1主体和滚筒2；所述机架1主体上设有电机箱3，且电机箱3上设有圆台31，且圆台31通过六角螺母9固定在机架1主体上；所述圆台31中心设有带轮轴32，且带轮轴32上设有带轮I【33】与带轮II【34】；所述机架1主体左右两边前端设有拱台14，且两个拱台14之间设有转轮轴4；所述转轮轴4上设有一对转轮41，且转轮41通过六角螺钉9固定在转轮轴4上；所述转轮轴4顶端设有带轮III【42】，且带轮III【42】与带轮I【33】通过皮带8实现带传动；所述机架1主体左右两边末端设有长方块11，且长方块11通过六角螺钉9固定在机架1主体上；所述长方块11上设有弧形片13，且弧形片13与长方块11的夹角处设有三角块12；所述弧形片13上设有弧形槽131，且两个弧形片13之间通过移动轴6连接；所述移动轴6两端设有移动轮，且移动轮61通过六角螺钉9固定在移动轴6上；所述移动轴6上设有一对转轮41，且转轮41通过六角螺钉9固定在移动轴6上；所述机架1主体前后的转轮41通过震动带7连接；所述两个弧形片13下端通过凸轮轴5连接，且凸轮轴5上设有凸轮51，且凸轮51通过六角螺钉9固定在凸轮轴5上；所述凸轮轴5顶端设有带轮IV【52】，且带轮IV【52】与带轮II【34】通过皮带8实现带传动；所述机架1主体中间设有撑杆15，且两个撑杆15之间设有滚轴22；所述滚筒2置于滚轴22上，且滚筒2与滚轴22之间通过弹簧21连接。

使用时，将花生依次放在震动带7上，启动电机箱3，带轮轴32旋转，带轮I【33】与带轮III【42】、带轮II【34】与带轮IV【52】配合实现带传动，带轮III【42】带动转轮轴4逆时针旋转，同时带轮IV【52】带动凸轮轴5逆时针旋转，转轮轴4上的转轮41转动，震动带7运动带动移动轴6上的转轮41与移动轮61转动，凸轮51与移动轮61接触，在凸轮51的推程与移动轮61接触过程中，移动轴6在弧形槽131内向上滑动，震动带7震动且震动带7倾斜的角度逐渐变大，花生果上的泥土掉落；当凸轮51的回程与移动轮61接触过程中，移动轴6在弧形槽131内向下滑动，震动带7震动且震动带7倾斜的角度逐渐变小，花生果上的泥土掉落；若花生果上的泥土为大块时，泥土与滚筒2接触，滚筒2滚动且因为弹簧21滚筒2可实现轻微的上下移动，压碎大块的泥土且泥土因震动带7的震动掉落在地。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
