本实用新型涉及提运装置技术领域，特指一种桶装水提运装置。

目前许多家庭都有饮水机，那么桶装水通常是我们的日常饮用水。由于大多数家庭都需要桶装水，那么我们所需搬运的桶装水数量巨大。但大家都知道桶装水，桶身大，桶口小，所以搬运时，我们需要双手搬运，这无疑降低了我们的搬运效率，且放置时还需扶稳底部，防止桶装水翻到。

为解决上述问题，本实用新型提供一种桶装水提运装置。

本实用新型解决其技术问题所采用的技术方案是：其特征在于：一种桶装水提运装置，以手柄为本体；所述手柄下端设置有固定架，手柄上设置有轴孔，且轴孔内设置有螺杆；所述固定架上设置有限位孔，固定架两边的中部镂空，两边的镂空处分别设置有一个齿轮，且固定架两边的中间分别设置有销孔一和销孔二，所述固定架的左下角和右下角分别设置有销孔三和销孔四；所述螺杆可以在轴孔内旋转；所述螺杆上端设置有手轮，且手轮和手柄之间设置有卷簧，卷簧外设置有卷簧壳，卷簧与卷簧壳固定连接；所述齿轮圆心处分别设置有销轴一和销轴二，且销轴一与销孔一连接，销轴二与销孔二连接，两个齿轮可分别在销轴一和销轴二上转动；所述齿轮分别与螺杆啮合，且两齿轮后端分别设置有齿轮臂，两齿轮臂底端分别设置有销轴三和销轴四；所述齿轮臂的销轴三与护臂上端的销孔五通过间隙配合实现滑动连接，齿轮臂的销轴四与护臂上端的销孔六通过间隙配合实现滑动连接，且销轴三和销轴四可以带动护臂转动；所述护臂下端设置有夹持壁，且护臂中间设置有凹槽，两个凹槽中间分别设置有连接孔一和连接孔二，连接孔一与左支撑杆下端的销轴五通过间隙配合实现滑动连接，连接孔二与有右支撑杆下端的销轴六通过间隙配合实现滑动连接，且左支撑杆和右支撑杆带动护臂运动；所述左支撑杆上端设置有销轴七，且销轴七与销孔三通过间隙配合实现滑动连接，且左支撑杆围绕销孔三转动；所述右支撑杆上端设置有销轴八，且销轴八与销孔四通过间隙配合实现滑动连接，且右支撑杆围绕销孔四转动。

优选的，所述卷簧可以将夹持壁自动夹紧。

优选的，所述螺杆可以通过旋转带动齿轮旋转，不可以上下移动。

优选的，所述夹持壁上设置有凸起快，加大摩擦力，不易打滑。

本实用新型的有益效果是：用手将装置放置于桶装水上，发簧自动上紧夹持壁，可以通过手柄将桶装水进行搬运，操作简单，节省人力。

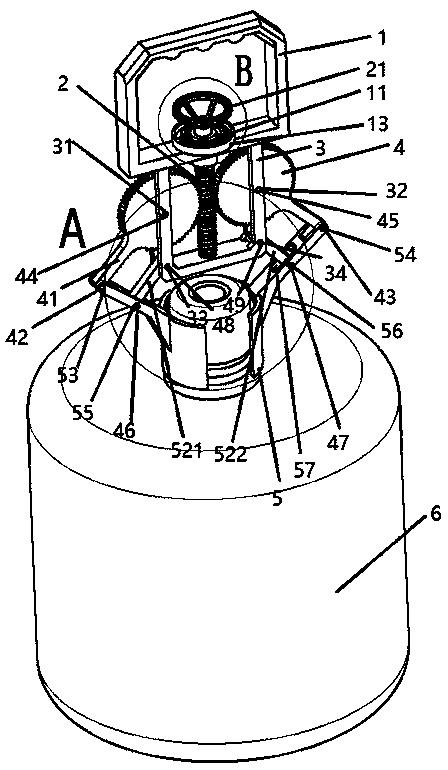

图1为所述的一种桶装水提运装置的总体结构示意图。

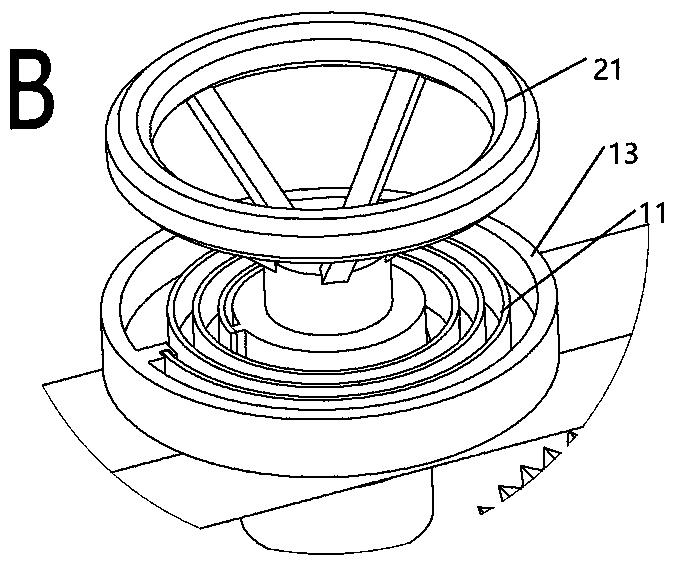

图2为图1中B处的局部放大图。

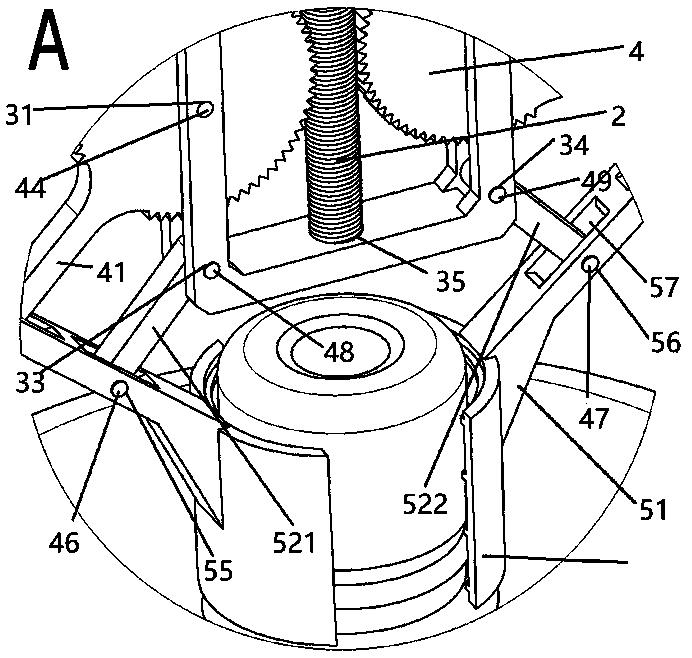

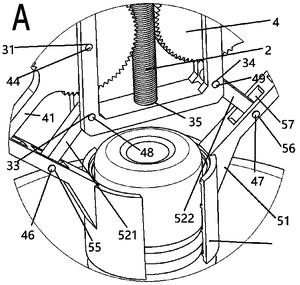

图3为图1中A处的局部放大图。

其中：1、手柄；11、卷簧；12、轴孔；13、卷簧壳；2、螺杆；21、手轮；3、固定架；31、销孔一；32、销孔二；33、销孔三；34、销孔四；35、限位孔；4、齿轮；41、齿轮臂；42、销轴三；43、销轴四；44、销轴一；45、销轴二；46、销轴五；47、销轴六；48、销轴七；49、销轴八；5、夹持壁；51、护臂；521、左支撑杆；522、右支撑杆；53、销孔五；54、销孔六；55、连接孔一；56、连接孔二；57、凹槽；6、桶装水。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新型作进一步说明。

如图1-3所示，本实用新型所述的一种桶装水提运装置，以手柄1为本体；所述手柄1下端设置有固定架3，手柄1上设置有轴孔12，且轴孔12内设置有螺杆2；所述固定架3上设置有限位孔35，固定架3两边的中部镂空，两边的镂空处分别设置有一个齿轮4，且固定架3两边的中间分别设置有销孔一31和销孔二32，所述固定架3的左下角和右下角分别设置有销孔三33和销孔四34；所述螺杆2可以在轴孔12内旋转；所述螺杆2上端设置有手轮21，且手轮21和手柄1之间设置有卷簧11，卷簧11外设置有卷簧壳13，卷簧11与卷簧壳13固定连接；所述齿轮4圆心处分别设置有销轴一44和销轴二45，且销轴一44与销孔一31连接，销轴二45与销孔二32连接，两个齿轮4可分别在销轴一44和销轴二45上转动；所述齿轮4分别与螺杆2啮合，且两齿轮4后端分别设置有齿轮臂41，两齿轮臂41底端分别设置有销轴三42和销轴四43；所述齿轮臂41的销轴三42与护臂51上端的销孔五46通过间隙配合实现滑动连接，齿轮臂41的销轴四43与护臂51上端的销孔六47通过间隙配合实现滑动连接，且销轴三42和销轴四43可以带动护臂51转动；所述护臂51下端设置有夹持壁5，且护臂51中间设置有凹槽57，两个凹槽57中间分别设置有连接孔一55和连接孔二56，连接孔一55与左支撑杆521下端的销轴五46通过间隙配合实现滑动连接，连接孔二56与有右支撑杆522下端的销轴六47通过间隙配合实现滑动连接，且左支撑杆521和右支撑杆522带动护臂51运动；所述左支撑杆521上端设置有销轴七48，且销轴七48与销孔三33通过间隙配合实现滑动连接，且左支撑杆521围绕销孔三33转动；所述右支撑杆522上端设置有销轴八49，且销轴八49与销孔四34通过间隙配合实现滑动连接，且右支撑杆522围绕销孔四34转动。

使用时，用手将一种桶装水提运装置放置于桶装水6上，卷簧11旋转带动螺杆2旋转，螺杆2带动齿轮4转动，齿轮4使齿轮臂41带动护臂51向下运动，左支撑杆521围绕销孔三33向内转动，右支撑杆522围绕销孔四34向内转动，夹持壁5逐渐并拢，将桶装水6桶口夹紧；进行搬运，搬运到达位置后，通过旋转手轮21克服卷簧11扭力，螺杆2旋转带动齿轮4，齿轮4使齿轮臂41带动护臂51向上运动，左支撑杆521围绕销孔三33向外转动，右支撑杆522围绕销孔四34向外转动，夹持壁5松开，完成搬运工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
