本实用新型涉及一种农机机械技术领域，特指一种桑叶采集装置。

现在随着东桑西移工程的实施，目前全国的桑蚕养殖达到了空前的旺盛阶段，但是我国的桑叶采摘仍然主要以手工劳动作为唯一的习惯，时间长，劳动强度大，还会使农户的手部受伤。

现有的桑叶采摘装置虽然提高了一些采摘效率，但却太过笨，同时无法承担桑叶的收集工作，造成人工上的许多麻烦。

为解决上述问题，本实用新型提供一种的桑叶采集装置。

本实用新型解决其技术问题所采用的技术方案是：一种桑叶采集装置，包括横切杆，手柄，倾斜杆，复位弹簧，收集框，磁条为主体;所述倾斜杆设置在手柄上端，所述倾斜杆上端设有斜切杆，斜切杆顶端中部镂空且设置有轴孔；所述横切杆通过销轴与斜切杆上轴孔链接；所述两个横切杆前端分别设有磁铁，使两个横切杆相互吸合；所述斜切杆和横切杆之间设置有复位弹簧，且分别与斜切干和横切杆通过焊接固定，驱动两个横切杆分别向中间靠拢，实现复位功能；所述收集框固定在手柄上半部分，边框形状为心形，且下端设置有绳子将收集袋固定于收集框上；所述收集袋底部设有磁条，其与两条木质条形板粘合，两条木质条形板的后端设有固定孔，两个固定孔分别与两个齿轮上的圆柱固定连接；所述两齿轮中间设有齿条与其啮合，齿条设置在按钮上，按钮内部设有弹簧，按钮设置在手柄下部的凹槽中，且与凹槽配作。

优选的，所述倾斜杆上端的斜切杆和横切杆向下的一面呈现V形，方便桑叶根茎的切割，且横切杆的前端设有磁铁相吸合。

优选的，所述收集框的心形缺口在手拉弯桑树枝采摘过程中可以防止桑树枝与收集框发生摩擦碰撞，方便桑叶的采摘。

优选的，所述斜切干和横切杆所围成的三角形区域的凹槽为半圆形，方便树枝的进入。

优选的，所述按钮设置在手柄的凹槽中，且两者中间设置有弹簧，且与凹槽配作。

优选的，所述齿条和两齿轮啮合，通过齿条的运动可以使两齿轮同步运转。

本实用新型的有益效果是：通过斜切干和横切杆配合高效率的采摘桑叶，心形收集框实现桑叶的收集，使用简单，操作便捷。

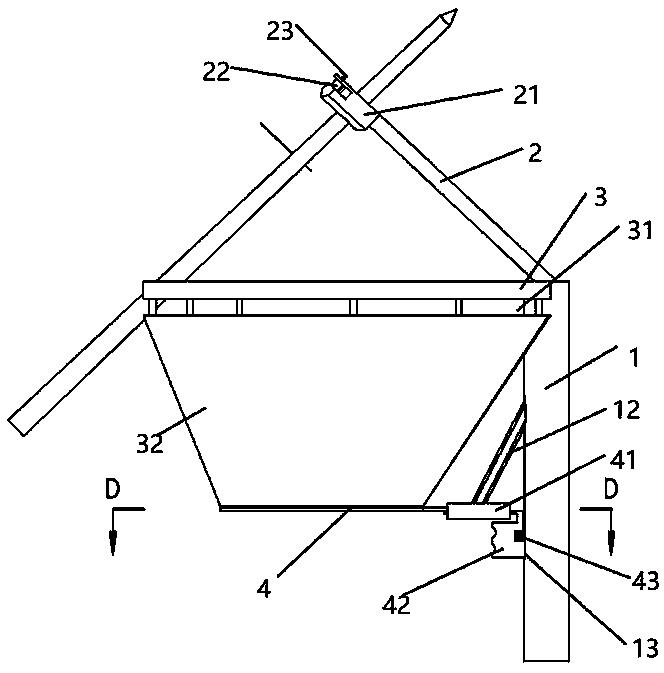

图1为所述的一种桑叶采集装置的总体结构示意图。

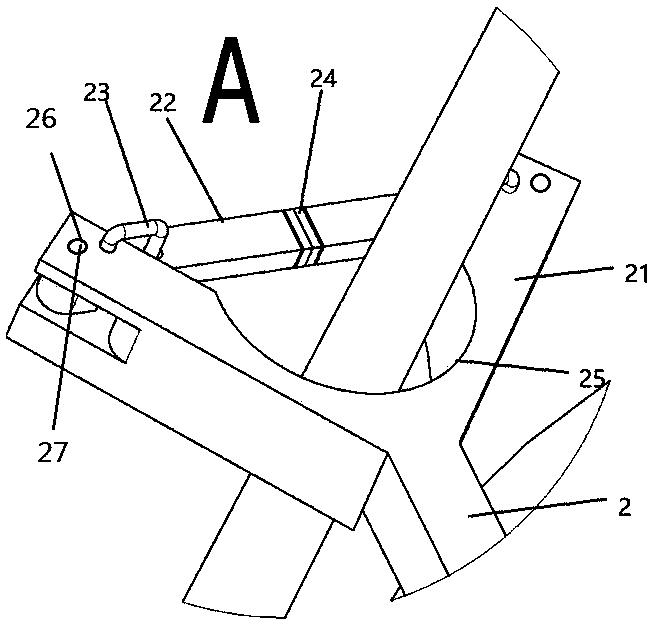

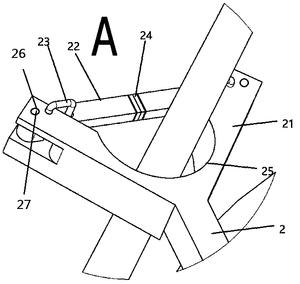

图2为图1中A处的局部放大图。

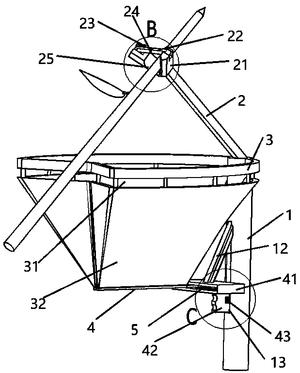

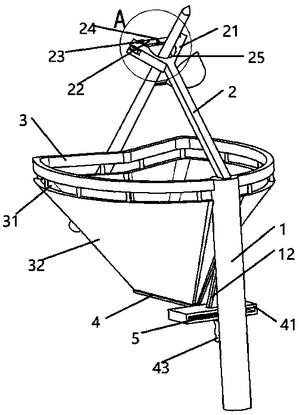

图3为所述的一种桑叶采集装置的总体结构的斜视图。

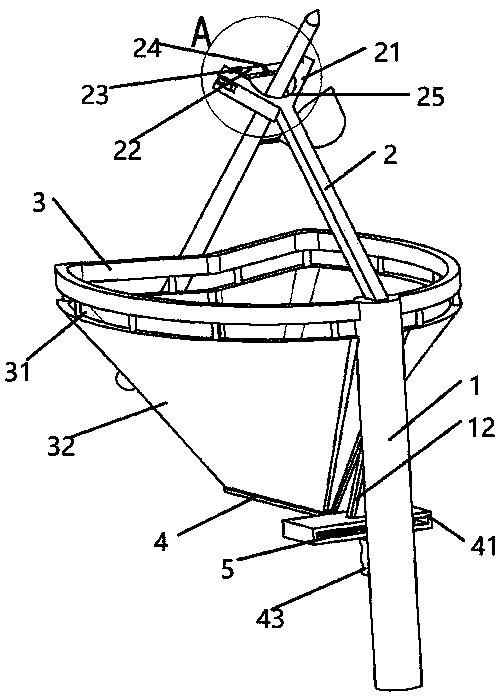

图4为图3中B处的局部放大图。

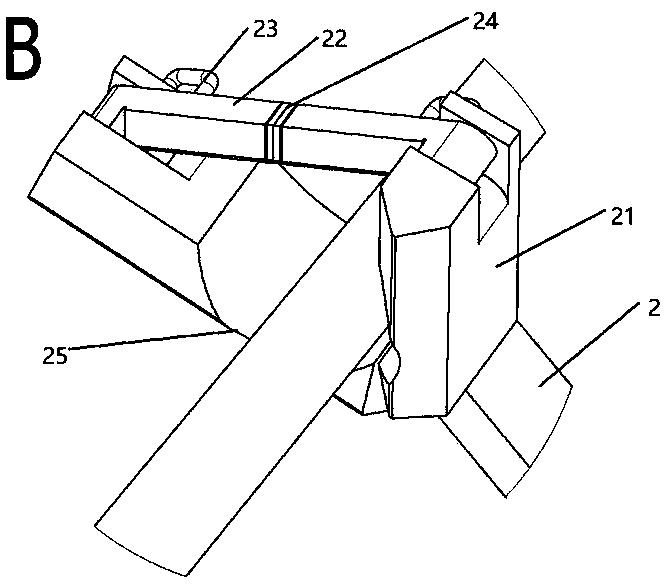

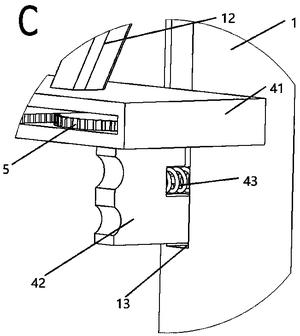

图5为图3中C处的局部放大图。

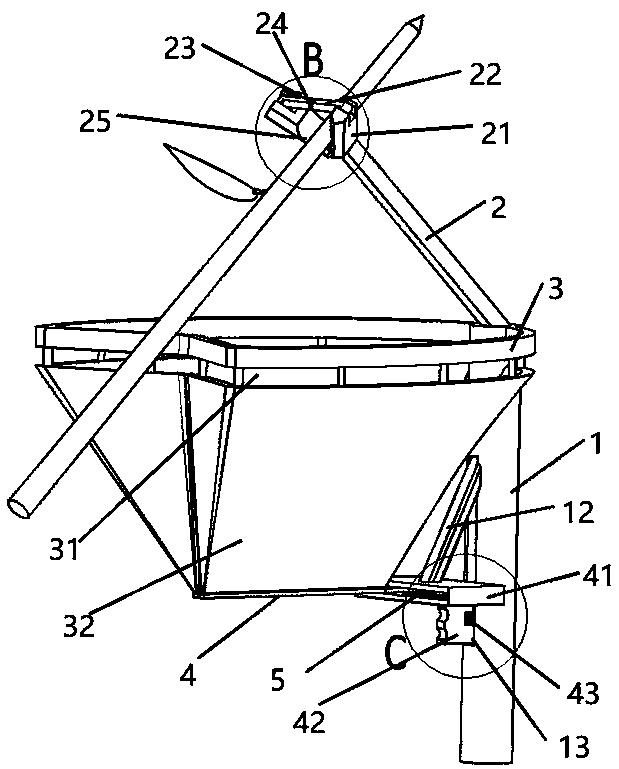

图6为所述的一种桑叶采集装置的左视图。

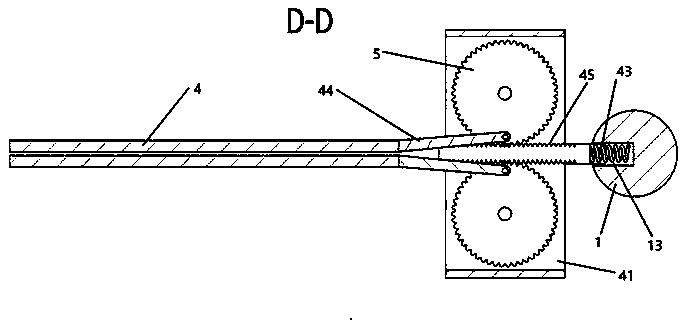

图7为图6中D-D处的剖面图。

其中：1、手柄；12、支架；13、凹槽；2、倾斜杆；21、斜切杆；22、横切杆；23、复位弹簧；24、磁铁；25、半圆凹槽；26、轴孔；27；销轴；3、收集框31、绳子；32、收集袋；4、磁条；41、基座；42、按钮；43、弹簧；44、木质条形板；45、齿条；5、齿轮。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新型作进一步说明。

如图1所示，本实用新型所述的一种桑叶采集装置；包括横切杆22，手柄1，倾斜杆2，复位弹簧23，收集框3，磁条4为主体;所述倾斜杆2设置在手柄1上端，所述倾斜杆2上端设有斜切杆21，斜切杆21顶端中部镂空且设置有轴孔26；所述横切杆23通过销轴27与斜切杆21上轴孔链接；所述两个横切杆22前端分别设有磁铁24，使两个横切杆22相互吸合；所述斜切杆21和横切杆22之间设置有复位弹簧23，且分别与斜切干21和横切杆22通过焊接固定，驱动两个横切杆22分别向中间靠拢，实现复位功能；所述收集框3固定在手柄1上半部分，边框形状为心形，且下端设置有绳子31将收集袋32固定于收集框3上；所述收集袋32底部设有磁条4，其与两条木质条形板44粘合，两条木质条形板44的后端设有固定孔，两个固定孔分别与两个齿轮5上的圆柱固定连接；所述两齿轮5中间设有齿条45与其啮合，齿条45设置在按钮42上，按钮42内部设有弹簧43，按钮42设置在手柄4下部的凹槽13中，且与凹槽13配作。

使用时，用手将树枝拉弯，横切杆22向下，树枝进入横切22杆和斜切干21所围成的三角形，同时复位弹簧23使横切杆22复位，两个横切杆22前端的磁铁24吸引闭合；手握手柄1向下滑动，斜切杆21和横切杆22的V形端面切割桑叶根茎，桑叶落入收集袋32；树枝采集完成，按动按钮42，带动齿条5向后运动，同时带动两个齿轮5向内运动，拉动木质条形板44，磁条4分开，桑叶从收集袋32中落出，完成桑叶的清框工作；松开按钮42，压缩的弹簧43恢复原状，齿条45向前运动，两个齿轮5向外运动，木质条形板44逐渐靠拢，两条磁条4相互吸引，最后贴紧闭合。
