本实用新型涉及一种吊扇清洁装置技术领域，特指一种螺旋式吊扇除灰装置。

吊扇因其安装于天花板不占用地面空间且产生较大风力得到广泛的受用，一般用于教室、车间、厂房、食堂等地点；当夏季来临，我们需要使用吊扇，需要将吊扇清理干净，但吊扇安装于天花板，需要借助梯子爬高对吊扇上的灰尘进行清理，甚至需要将吊扇扇叶拆除清理，这种方法有一定的危险性且耗时较长，操作困难。

为解决上述问题，本实用新型提供一种螺旋式吊扇除灰装置。

本实用新型解决其技术问题所采用的技术方案是：一种螺旋式吊扇除灰装置，以手柄为本体；所述手柄底端设置有凹槽，凹槽内设置有开关按钮；所述手柄上端设置有支撑杆，支撑杆与手柄固定连接；所述支撑杆上端设置有基座，基座通过焊接与支撑杆固定连接；所述基座上设置有通过六角螺母固定连接的电机，电机转轴的前端设置有转动齿轮，且电机上设置有电机盖；所述基座的前端设置有内表面清洁杆，内表面清洁杆通过焊接与基座实现固定连接，内表面清洁杆的表面设置有内清洁刷，且内表面清洁杆的形状呈平扁椭圆形，内表面清洁杆的弧度与螺旋式吊扇扇叶的弧度贴合，内清洁刷将灰尘污渍清除；所述基座与内表面清洁杆之间的基座部分上设置有轴承，轴承的内圈与基座过盈配合，轴承的外圈与齿轮转盘上的圆形孔洞过盈配合；所述齿轮转盘上的旋转齿轮与电机转轴前端设置的转动齿轮相互啮合；所述齿轮转盘前端设置有螺旋钢圈，螺旋钢圈与齿轮转盘固定连接，螺旋钢圈上设置有螺旋毛刷，且螺旋钢圈前端设置有一个钢球，钢球在螺旋钢圈旋转时，始终让吊扇扇叶与内表面清洁杆的内清洁刷贴合，不与吊扇扇叶发生卡顿错位。

优选的，所述基座的前端设置有内表面清洁杆，内表面清洁杆通过焊接与基座实现固定连接，且内表面清洁杆的形状呈平扁椭圆形，内表面清洁杆的弧度与螺旋式吊扇扇叶的弧度贴合，将灰尘污渍清除。

优选的，所述齿轮转盘前端设置有螺旋钢圈，螺旋钢圈前端设置有一个钢球，钢球在螺旋钢圈旋转时，始终让吊扇扇叶与内表面清洁杆的内清洁刷贴合，不与吊扇扇叶发生卡顿错位。

优选的，所述齿轮转盘前端设置有螺旋钢圈，螺旋钢圈与齿轮转盘固定连接，螺旋钢圈上设置有螺旋毛刷，旋转时形成多圈毛刷对吊扇扇叶上的灰尘进行清理。

本实用新型的有益效果是：通过螺旋钢圈的旋转带动螺旋毛刷对吊扇扇叶上的灰尘进行多次清除时，形成多圈毛刷进行除灰，操作简单，使用方便。

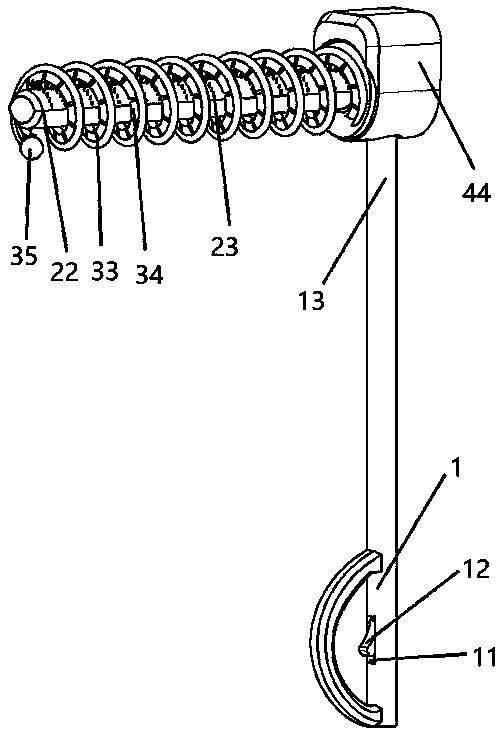

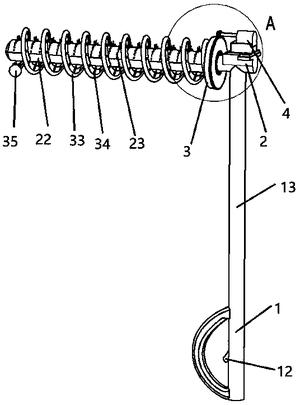

图1为一种螺旋式吊扇除灰装置的总体结构示意图。

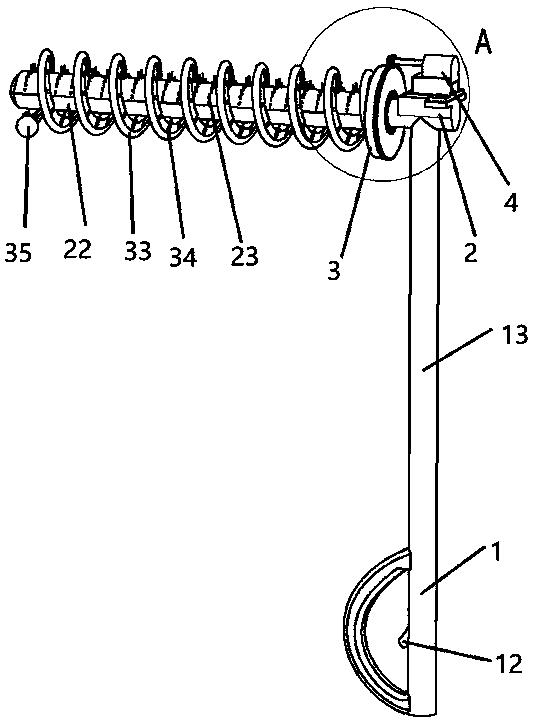

图2为一种螺旋式吊扇除灰装置的基座部分的结构示意图。

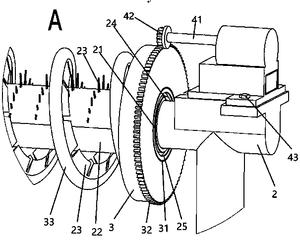

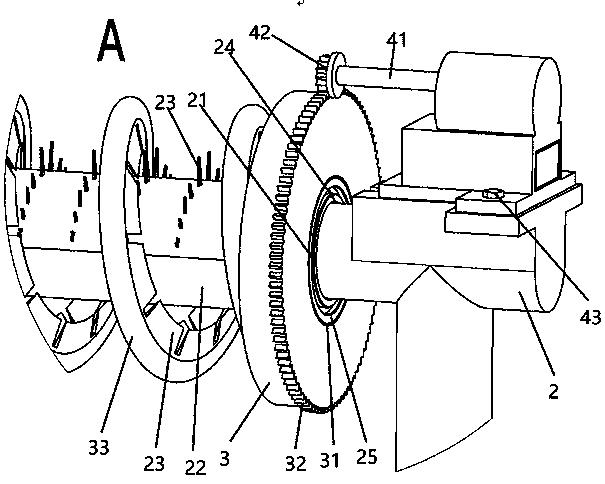

图3为图2中A处的局部放大图。

其中：1、手柄；11、凹槽；12、开关按钮；13、支撑杆；2、基座；21、轴承；22、内表面清洁杆；23、内清洁刷；24、内圈；25、外圈；3、齿轮转盘；31、圆形孔洞；32、旋转齿轮；33、螺旋钢圈；34、螺旋毛刷；35、钢球；4、电机；41、电机转轴；42、转动齿轮；43、六角螺母；44、电机盖。

为使本实用新型的技术方案更加清楚明白，下面结合附图具体实施例对本实用新型作进一步说明。

如图1-3所示，本实用新型所述的一种螺旋式吊扇除灰装置，以手柄1为本体；所述手柄1底端设置有凹槽11，凹槽11内设置有开关按钮12；所述手柄1上端设置有支撑杆13，支撑杆13与手柄1固定连接；所述支撑杆13上端设置有基座2，基座2通过焊接与支撑杆13固定连接；所述基座2上设置有通过六角螺母43固定连接的电机4，电机转轴41的前端设置有转动齿轮42，且电机4上设置有电机盖44；所述基座2的前端设置有内表面清洁杆22，内表面清洁杆22通过焊接与基座2实现固定连接，内表面清洁杆22的表面设置有内清洁刷23，且内表面清洁杆22的形状呈平扁椭圆形，内表面清洁杆22的弧度与螺旋式吊扇扇叶的弧度贴合，内清洁刷23将灰尘污渍清除；所述基座2与内表面清洁杆22之间的基座2部分上设置有轴承21，轴承21的内圈24与基座过盈配合，轴承21的外圈25与齿轮转盘3上的圆形孔洞31过盈配合；所述齿轮转盘3上的旋转齿轮32与电机转轴41前端设置的转动齿轮42相互啮合；所述齿轮转盘3前端设置有螺旋钢圈33，螺旋钢圈33与齿轮转盘3固定连接，螺旋钢圈33上设置有螺旋毛刷34，且螺旋钢圈33前端设置有一个钢球35，钢球35在螺旋钢圈33旋转时，始终让吊扇扇叶与内表面清洁杆22的内清洁刷23贴合，不与吊扇扇叶发生卡顿错位。

使用时，将内表面清洁杆22对准吊扇扇叶，使吊扇扇叶的弧度与内表面清洁杆22的弧度相互贴合，用手打开开关按钮12，电机4启动，电机转轴41转动，同时带动转动齿轮42，转动齿轮42带动旋转齿轮32使齿轮转盘3转动，齿轮转盘3带动螺旋钢圈33旋转，螺旋毛刷34对吊扇扇叶上表面的灰尘进行清除，内清洁刷23对吊扇扇叶下表面的灰尘进行清除，同时将装置向前推进，直至螺旋钢圈33到达吊扇扇叶的底端，之后将装置抽出，关闭开关按钮12，完成除灰工作。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
