本发明提供一种基于多重防护结构的机电设备安装底座,包括固定底座,防护地垫,活动升降移动架结构,辅助限位架结构,侧边固定架结构,上行开关,下行开关,顶板,定位插框,螺纹杆,旋转把和辅助存放架结构,所述的防护地垫胶接在固定底座的下部四角处;所述的活动升降移动架结构安装在固定底座的内侧上部;所述的辅助限位架结构安装在固定底座的中上部。本发明上侧板轴接在轴架的左侧下部,同时配合下侧板与固定底座呈三角形,有利于在使用时方便向固定底座上导入机电设备;横向限位杆贯穿固定插接框插接在横向固定架的下部,有利于在使用时方便对横向固定架起到支撑作用。
法律状态
法律状态公告日 | 20240322 |
法律状态 | 专利申请权、专利权的转移 |
法律状态信息 | 专利权的转移 IPC(主分类):F16M 5/00 专利号:ZL2019109576226 登记生效日:20240307 变更事项:专利权人 变更前权利人:深圳龙图腾科技成果转化有限公司 变更后权利人:四川融成工程技术有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:518000 广东省深圳市罗湖区笋岗街道笋岗东路3002号万通大厦22层2202室 变更后权利人:610000 四川省成都市青羊区光华村南街50号3栋15层27号 |
法律状态公告日 | 20240109 |
法律状态 | 专利申请权、专利权的转移 |
法律状态信息 | 专利权的转移 IPC(主分类):F16M 5/00 专利号:ZL2019109576226 登记生效日:20231224 变更事项:专利权人 变更前权利人:山东轻工职业学院 变更后权利人:深圳龙图腾科技成果转化有限公司 变更事项:地址 变更前权利人:255300 山东省淄博市周村区米山路30号 变更后权利人:518000 广东省深圳市罗湖区笋岗街道笋岗东路3002号万通大厦22层2202室 |
法律状态公告日 | 20210921 |
法律状态 | 授权 |
法律状态信息 | 授权 |
法律状态公告日 | 20200225 |
法律状态 | 实质审查的生效 |
法律状态信息 | 实质审查的生效 IPC(主分类):F16M 5/00 专利申请号:2019109576226 申请日:20191010 |
法律状态公告日 | 20200124 |
法律状态 | 公开 |
法律状态信息 | 公开 |
事务数据公告日 | 20240322 |
事务数据类型 | 专利申请权、专利权的转移 |
转让详情 | 专利权的转移 IPC(主分类):F16M 5/00 专利号:ZL2019109576226 登记生效日:20240307 变更事项:专利权人 变更前权利人:深圳龙图腾科技成果转化有限公司 变更后权利人:四川融成工程技术有限公司 变更事项:国家或地区 变更前权利人:中国 变更后权利人:中国 变更事项:地址 变更前权利人:518000 广东省深圳市罗湖区笋岗街道笋岗东路3002号万通大厦22层2202室 变更后权利人:610000 四川省成都市青羊区光华村南街50号3栋15层27号 |
事务数据公告日 | 20240109 |
事务数据类型 | 专利申请权、专利权的转移 |
转让详情 | 专利权的转移 IPC(主分类):F16M 5/00 专利号:ZL2019109576226 登记生效日:20231224 变更事项:专利权人 变更前权利人:山东轻工职业学院 变更后权利人:深圳龙图腾科技成果转化有限公司 变更事项:地址 变更前权利人:255300 山东省淄博市周村区米山路30号 变更后权利人:518000 广东省深圳市罗湖区笋岗街道笋岗东路3002号万通大厦22层2202室 |
权利要求
权利要求数量(10)
独立权利要求数量(1)
1.一种基于多重防护结构的机电设备安装底座,其特征在于,该基于多重防护结构的机电设备安装底座,包括固定底座(1),防护地垫(2),活动升降移动架结构(3),辅助限位架结构(4),侧边固定架结构(5),上行开关(6),下行开关(7),顶板(8),定位插框(9),螺纹杆(10),旋转把(11)和辅助存放架结构(12),所述的防护地垫(2)胶接在固定底座(1)的下部四角处;所述的活动升降移动架结构(3)安装在固定底座(1)的内侧上部;所述的辅助限位架结构(4)安装在固定底座(1)的中上部;所述的侧边固定架结构(5)安装在固定底座(1)的上部右侧;所述的上行开关(6)和下行开关(7)分别胶接在固定底座(1)的前部右侧;所述的顶板(8)设置在固定底座(1)的上部左侧;所述的定位插框(9)焊接在顶板(8)的中部左侧;所述的旋转把(11)焊接在螺纹杆(10)的左端;所述的辅助存放架结构(12)安装在固定底座(1)的上部左侧;所述的辅助存放架结构(12)包括轴架(121),上侧板(122),下侧板(123),支撑板(124)和固定螺母(125),所述的轴架(121)焊接在固定底座(1)的上部左侧;所述的固定螺母(125)嵌入在支撑板(124)的中上部。
2.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的活动升降移动架结构(3)包括储存框(31),升降气缸(32),横向固定架(33),轴杆(34)和轴承(35),所述的储存框(31)嵌入在固定底座(1)的中上部;所述的升降气缸(32)贯穿储存框(31)的四角处,同时嵌入在固定底座(1)的内部;所述的横向固定架(33)螺栓安装在升降气缸(32)的上部;所述的轴杆(34)由左至右依次插接在横向固定架(33)的上部。
8.如权利要求2所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的轴承(35)设置在横向固定架(33)的前后两侧,同时在内圈套接在轴杆(34)的外侧。
3.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的侧边固定架结构(5)包括固定底板(51),侧边插框(52),L型活动板(53),固定螺栓(54)和防护垫(55),所述的固定底板(51)焊接在固定底座(1)的上部右侧;所述的侧边插框(52)焊接在固定底板(51)的前侧。
4.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的辅助限位架结构(4)包括侧边框(41),固定插接框(42),横向限位杆(43)和顶紧螺栓(44),所述的侧边框(41)嵌入在固定底座(1)中上部的前后两侧;所述的固定插接框(42)插接在侧边框(41)的内侧中间位置。
6.如权利要求4所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的横向限位杆(43)贯穿固定插接框(42)插接在横向固定架(33)的下部。
10.如权利要求4所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的顶紧螺栓(44)螺纹连接在固定插接框(42)与横向限位杆(43)的右侧连接处。
5.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的上侧板(122)轴接在轴架(121)的左侧下部,同时配合下侧板(123)与固定底座(1)呈三角形。
7.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的螺纹杆(9)贯穿固定螺母(125)插接在定位插框(9)内。
9.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的支撑板(124)焊接在上侧板(122)的下部左侧,所述的支撑板(124)与上侧板(122)之间的夹角设置为九十度。
1.一种基于多重防护结构的机电设备安装底座,其特征在于,该基于多重防护结构的机电设备安装底座,包括固定底座(1),防护地垫(2),活动升降移动架结构(3),辅助限位架结构(4),侧边固定架结构(5),上行开关(6),下行开关(7),顶板(8),定位插框(9),螺纹杆(10),旋转把(11)和辅助存放架结构(12),所述的防护地垫(2)胶接在固定底座(1)的下部四角处;所述的活动升降移动架结构(3)安装在固定底座(1)的内侧上部;所述的辅助限位架结构(4)安装在固定底座(1)的中上部;所述的侧边固定架结构(5)安装在固定底座(1)的上部右侧;所述的上行开关(6)和下行开关(7)分别胶接在固定底座(1)的前部右侧;所述的顶板(8)设置在固定底座(1)的上部左侧;所述的定位插框(9)焊接在顶板(8)的中部左侧;所述的旋转把(11)焊接在螺纹杆(10)的左端;所述的辅助存放架结构(12)安装在固定底座(1)的上部左侧;所述的辅助存放架结构(12)包括轴架(121),上侧板(122),下侧板(123),支撑板(124)和固定螺母(125),所述的轴架(121)焊接在固定底座(1)的上部左侧;所述的固定螺母(125)嵌入在支撑板(124)的中上部。
2.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的活动升降移动架结构(3)包括储存框(31),升降气缸(32),横向固定架(33),轴杆(34)和轴承(35),所述的储存框(31)嵌入在固定底座(1)的中上部;所述的升降气缸(32)贯穿储存框(31)的四角处,同时嵌入在固定底座(1)的内部;所述的横向固定架(33)螺栓安装在升降气缸(32)的上部;所述的轴杆(34)由左至右依次插接在横向固定架(33)的上部。
3.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的侧边固定架结构(5)包括固定底板(51),侧边插框(52),L型活动板(53),固定螺栓(54)和防护垫(55),所述的固定底板(51)焊接在固定底座(1)的上部右侧;所述的侧边插框(52)焊接在固定底板(51)的前侧。
4.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的辅助限位架结构(4)包括侧边框(41),固定插接框(42),横向限位杆(43)和顶紧螺栓(44),所述的侧边框(41)嵌入在固定底座(1)中上部的前后两侧;所述的固定插接框(42)插接在侧边框(41)的内侧中间位置。
5.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的上侧板(122)轴接在轴架(121)的左侧下部,同时配合下侧板(123)与固定底座(1)呈三角形。
6.如权利要求4所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的横向限位杆(43)贯穿固定插接框(42)插接在横向固定架(33)的下部。
7.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的螺纹杆(9)贯穿固定螺母(125)插接在定位插框(9)内。
8.如权利要求2所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的轴承(35)设置在横向固定架(33)的前后两侧,同时在内圈套接在轴杆(34)的外侧。
9.如权利要求1所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的支撑板(124)焊接在上侧板(122)的下部左侧,所述的支撑板(124)与上侧板(122)之间的夹角设置为九十度。
10.如权利要求4所述的基于多重防护结构的机电设备安装底座,其特征在于,所述的顶紧螺栓(44)螺纹连接在固定插接框(42)与横向限位杆(43)的右侧连接处。
说明书
本发明属于安装座技术领域,尤其涉及一种基于多重防护结构的机电设备安装底座。
在机电安装现场,因为很多机电装置和设备由于电子或者电路元件的敏感性和易受干扰的特性,如果直接搁置在地面,会受到地面潮湿状况、砂砾对其电子或者电路元件的敏感性和易受干扰的特性的影响,导致电子或者电路元件在通电使用后的不稳定或者损毁的事故发生。
但是现有的机电设备安装底座还存在着不方便向上输送机电设备,不具备对滑动架起到支撑作用,对机电设备的固定效果差和不方便在底座上移动机电设备的问题。
因此,发明一种基于多重防护结构的机电设备安装底座显得非常必要。
为了解决上述技术问题,本发明提供一种基于多重防护结构的机电设备安装底座,以解决现有的机电设备安装底座存在着不方便向上输送机电设备,不具备对滑动架起到支撑作用,对机电设备的固定效果差和不方便在底座上移动机电设备的问题。一种基于多重防护结构的机电设备安装底座,包括固定底座,防护地垫,活动升降移动架结构,辅助限位架结构,侧边固定架结构,上行开关,下行开关,顶板,定位插框,螺纹杆,旋转把和辅助存放架结构,所述的防护地垫胶接在固定底座的下部四角处;所述的活动升降移动架结构安装在固定底座的内侧上部;所述的辅助限位架结构安装在固定底座的中上部;所述的侧边固定架结构安装在固定底座的上部右侧;所述的上行开关和下行开关分别胶接在固定底座的前部右侧;所述的顶板设置在固定底座的上部左侧;所述的定位插框焊接在顶板的中部左侧;所述的旋转把焊接在螺纹杆的左端;所述的辅助存放架结构安装在固定底座的上部左侧;所述的辅助存放架结构包括轴架,上侧板,下侧板,支撑板和固定螺母,所述的轴架焊接在固定底座的上部左侧;所述的固定螺母嵌入在支撑板的中上部。
优选的,所述的活动升降移动架结构包括储存框,升降气缸,横向固定架,轴杆和轴承,所述的储存框嵌入在固定底座的中上部;所述的升降气缸贯穿储存框的四角处,同时嵌入在固定底座的内部;所述的横向固定架螺栓安装在升降气缸的上部;所述的轴杆由左至右依次插接在横向固定架的上部。
优选的,所述的侧边固定架结构包括固定底板,侧边插框,L型活动板,固定螺栓和防护垫,所述的固定底板焊接在固定底座的上部右侧;所述的侧边插框焊接在固定底板的前侧。
优选的,所述的辅助限位架结构包括侧边框,固定插接框,横向限位杆和顶紧螺栓,所述的侧边框嵌入在固定底座中上部的前后两侧;所述的固定插接框插接在侧边框的内侧中间位置。
优选的,所述的上侧板轴接在轴架的左侧下部,同时配合下侧板与固定底座呈三角形。
优选的,所述的横向限位杆贯穿固定插接框插接在横向固定架的下部。
优选的,所述的螺纹杆贯穿固定螺母插接在定位插框内。
优选的,所述的轴承设置在横向固定架的前后两侧,同时在内圈套接在轴杆的外侧。
优选的,所述的支撑板焊接在上侧板的下部左侧,所述的支撑板与上侧板之间的夹角设置为九十度。
优选的,所述的顶紧螺栓螺纹连接在固定插接框与横向限位杆的右侧连接处。
优选的,所述的下侧板设置有两个,所述的下侧板分别合页连接在上侧板左侧的前后两端。
优选的,所述的防护垫胶接在L型活动板的内侧,所述的防护垫采用硅胶垫。
优选的,所述的L型活动板插接在侧边插框的上下两端。
与现有技术相比,本发明的有益效果为:
1.本发明中,所述的上侧板轴接在轴架的左侧下部,同时配合下侧板与固定底座呈三角形,有利于在使用时方便向固定底座上导入机电设备。
2.本发明中,所述的横向限位杆贯穿固定插接框插接在横向固定架的下部,有利于在使用时方便对横向固定架起到支撑作用。
3.本发明中,所述的螺纹杆贯穿固定螺母插接在定位插框内,有利于在使用时方便利用顶板向右侧顶紧机电设备,从而能够增加对机电设备的固定效果。
4.本发明中,所述的轴承设置在横向固定架的前后两侧,同时在内圈套接在轴杆的外侧,有利于在使用时方便机电设备在固定底座上滑动。
5.本发明中,所述的L型活动板插接在侧边插框的上下两端,有利于在使用时方便对放置在固定底座上的机电设备起到进一步的固定效果,从而避免机电设备前后晃动。
6.本发明中,所述的顶紧螺栓螺纹连接在固定插接框与横向限位杆的右侧连接处,有利于在使用时方便对横向限位杆起到固定作用。
7.本发明中,所述的支撑板焊接在上侧板的下部左侧,所述的支撑板与上侧板之间的夹角设置为九十度,有利于在使用时方便对上侧板起到支撑作用。
8.本发明中,所述的下侧板设置有两个,所述的下侧板分别合页连接在上侧板左侧的前后两端,有利于在使用时方便对机电设备向上导向,同时能够避免对螺纹杆旋转造成影响。
9.本发明中,所述的防护垫胶接在L型活动板的内侧,所述的防护垫采用硅胶垫,有利于在使用时能够避免L型活动板对机电设备造成损坏。
null

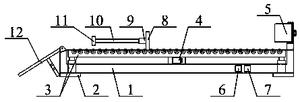

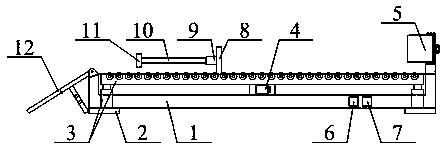

图1是本发明的结构示意图。

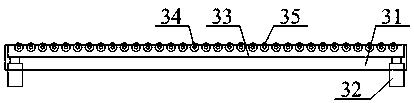

图2是本发明的活动升降移动架结构的结构示意图。

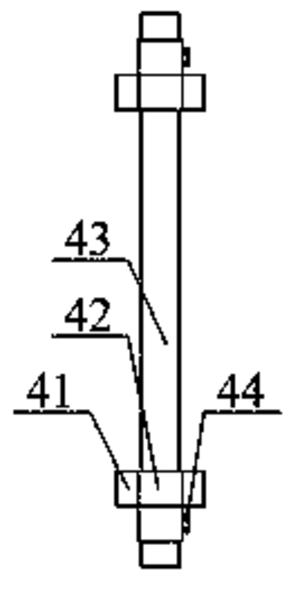

图3是本发明的辅助限位架结构的结构示意图。

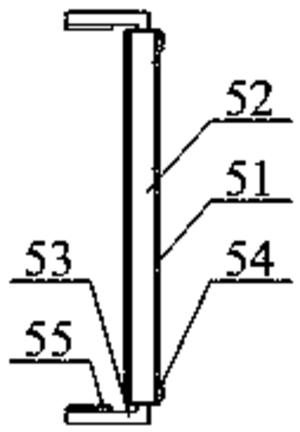

图4是本发明的侧边固定架结构的结构示意图。

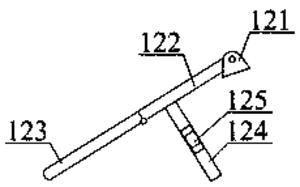

图5是本发明的辅助存放架结构的结构示意图。
