【中国发明,中国发明授权】一种用电桥测量LED结温的装置及其方法
有权-审定授权 中国
- 申请号：
- CN201410629774.0
- 专利权人：
- 常州工学院
- 授权公告日/公开日：
- 2017.05.10
- 专利有效期：
- 2014.11.10-2034.11.10
- 技术分类：
- G01:测量；测试
- 转化方式：
- 转让
- 价值度指数：
-
- 57.0分
- 价格：
- 面议
发布人
朱锡芳
联系人朱锡芳
-
- 13011000141
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201410629774.0
- 申请日
- 20141110
- 公开/公告号
- CN104316215A
- 公开/公告日
- 20150128
- 申请/专利权人
- [常州工学院]
- 发明/设计人
- [饶丰, 胡春香, 朱锡芳, 张燕]
- 主分类号
- G01K11/00
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [高桂珍]
摘要
本发明公开了一种用电桥测量LED结温的装置及其方法。该装置包括电源E和由可变电阻R1、可变电阻R2、可变电阻R3、LED组成的惠更斯电桥，还包括快速转换开关S1和S‘1，电桥导通与否受开关S1控制，LED通过开关S‘1与工作电源相连，在电桥中间还连接有直流电压放大器。该方法包括K的标定和工作电流下LED的结温测量过程。本发明不要求准确测量10-5秒内LED两端电压，只需观察电压比较器示数是否为零，精确程度取决于电压比较器的灵敏度，只要合理选择电压比较器，可以避免电压脉冲等误差的影响；本发明可以测量交流、脉冲等等任何形式的工作电流下LED的结温，适应性强；本发明可以通过增加测试时间，有效的控制结温测量的误差。
法律状态
| 法律状态公告日 | 20191217 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):G01K 11/00 专利号:ZL2014106297740 变更事项:专利权人 变更前:江苏福瑞德光电有限公司 变更后:江苏守恒建设集团有限公司 变更事项:地址 变更前:225600 江苏省扬州市高邮市送桥镇(邮仪路)-1-2 变更后:225600 江苏省扬州市高邮市送桥镇(邮仪路)-1-2 |
| 法律状态公告日 | 20180515 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):G01K 11/00 登记生效日:20180426 变更事项:专利权人 变更前权利人:常州工学院 变更后权利人:江苏福瑞德光电有限公司 变更事项:地址 变更前权利人:213022 江苏省常州市新北区巫山路1号 变更后权利人:225600 江苏省扬州市高邮市送桥镇(邮仪路）-1-2 |
| 法律状态公告日 | 20170510 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20150225 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):G01K 11/00 申请日:20141110 |
| 法律状态公告日 | 20150128 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
| 事务数据公告日 | 20180515 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):G01K 11/00 登记生效日:20180426 变更事项:专利权人 变更前权利人:常州工学院 变更后权利人:江苏福瑞德光电有限公司 变更事项:地址 变更前权利人:213022 江苏省常州市新北区巫山路1号 变更后权利人:225600 江苏省扬州市高邮市送桥镇(邮仪路）-1-2 |
权利要求
权利要求数量（8）
独立权利要求数量（2）
1.一种用惠更斯电桥测量LED结温的装置，其特征在于：包括电源E和由可 变电阻R1、可变电阻R2、可变电阻R3、LED组成的惠更斯电桥，还包括快速 转换开关S1和S‘ 1，电桥导通与否受开关S1控制，LED通过开关S‘ 1与工作电 源相连，在电桥中间还连接有直流电压放大器，其输出端连接脉冲展宽器，其输 出端连接正向和反向连接的LED阵列。
2.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述LED 连同灯座设置于恒温器上，两者热接触良好。
3.根据权利要求2所述的用电桥测量LED结温的装置，其特征在于：所述LED 外部还设有用于防止环境热流动对LED环境温度的影响的玻璃罩。
4.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述直 流电压放大器的放大倍数不小于10 3，最大输出为4V，输入电阻大于100KΩ。
5.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述脉 冲展宽器能够将900微秒到1100微秒的脉冲电压，展宽为1秒的直流脉冲电压， 其他宽度的脉冲电压，不展宽。
6.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述LED 阵列由正反连接，启动电压大于2.2V、小于5V。
7.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述开 关S和S‘ 1为快速转换开关，转换时间小于10 -5s。
8.一种用电桥测量LED结温的方法，包括如下步骤：
(1)K的标定：
闭合S1，调节R 1和R 2，使得流过LED的电流为测试电流I s，所述测试电 流I s指小于额定电流10％的电流，此时流过LED的电流比较小，可以认为此时 流过LED的电流对于LED结温的影响很小可以忽略不计，此时外界的环境温度 近似认为是LED的结温；
设定恒温器的温度为T1，待热平衡后，调节R1、R3两个可变电阻箱使LED 阵列中两个LED均不发光，表明电桥基本平衡，R3两端的电压就是LED两端的 电压U F(T 1)；
设定恒温器的温度为T2，待热平衡后，调节R1、R3两个可变电阻箱使LED 阵列中两个LED均不发光，即电桥平衡，R3两端的电压就是LED两端的电压
根据公式 计算出K；
(2)工作电流下LED的结温测量：
闭合S1，然后设定恒温器温度T 3，调节可调电阻R3，使得通过LED电流 为Is，调节R3使得LED阵列中两个LED不发光，即电桥平衡，测得LED两端 电压为U 1，计算公式
闭合S‘ 1，同时断开S1，在工作电源U的作用下，LED工作，设此时结温即 为待测结温为T4；结温测试开始：开关S1接通时间999ms,然后断开，10 -5秒内 S‘ 1接通时间为1ms,然后如此反复(即：开关变换方式是S1接通999ms,然后接通 S/11毫秒，然后接通S1999ms,再接通S/11毫秒，如此反复)，观察LED阵列中 LED的发光情况，如果正向安装的LED亮，而反向安装的暗，增大R3，反之， 减小R3.直到LED阵列中两个LED均不亮为止，如果两个LED一直都亮，说 明电压误差较大，应减小电压误差，或调整直流电压放大器，使得LED阵列中 两个LED均不亮，电桥平衡；此时，LED两端的电压计算公式为
结温计算：结温
1.一种用惠更斯电桥测量LED结温的装置，其特征在于：包括电源E和由可变电阻R1、可变电阻R2、可变电阻R3、LED组成的惠更斯电桥，还包括快速转换开关S1和S‘1，电桥导通与否受开关S1控制，LED通过开关S‘1与工作电源相连，在电桥中间还连接有直流电压放大器，其输出端连接脉冲展宽器，其输出端连接正向和反向连接的LED阵列。
2.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述LED连同灯座设置于恒温器上，两者热接触良好。
3.根据权利要求2所述的用电桥测量LED结温的装置，其特征在于：所述LED外部还设有用于防止环境热流动对LED环境温度的影响的玻璃罩。
4.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述直流电压放大器的放大倍数不小于103，最大输出为4V，输入电阻大于100KΩ。
5.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述脉冲展宽器能够将900微秒到1100微秒的脉冲电压，展宽为1秒的直流脉冲电压，其他宽度的脉冲电压，不展宽。
6.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述LED阵列由正反连接，启动电压大于2.2V、小于5V。
7.根据权利要求1所述的用电桥测量LED结温的装置，其特征在于：所述开关S和S‘1为快速转换开关，转换时间小于10-5s。
8.一种用电桥测量LED结温的方法，包括如下步骤：
(1)K的标定：
闭合S1，调节R1和R2，使得流过LED的电流为测试电流Is，所述测试电流Is指小于额定电流10％的电流，此时流过LED的电流比较小，可以认为此时流过LED的电流对于LED结温的影响很小可以忽略不计，此时外界的环境温度近似认为是LED的结温；
设定恒温器的温度为T1，待热平衡后，调节R1、R3两个可变电阻箱使LED阵列中两个LED均不发光，表明电桥基本平衡，R3两端的电压就是LED两端的电压UF(T1)；
设定恒温器的温度为T2，待热平衡后，调节R1、R3两个可变电阻箱使LED阵列中两个LED均不发光，即电桥平衡，R3两端的电压就是LED两端的电压 U F ( T 2 ) , U F ( T 2 ) = R 3 R 2 E ; ]]>
根据公式计算出K；
(2)工作电流下LED的结温测量：
闭合S1，然后设定恒温器温度T3，调节可调电阻R3，使得通过LED电流为Is，调节R3使得LED阵列中两个LED不发光，即电桥平衡，测得LED两端电压为U1，计算公式
闭合S‘1，同时断开S1，在工作电源U的作用下，LED工作，设此时结温即为待测结温为T4；结温测试开始：开关S1接通时间999ms,然后断开，10-5秒内S‘1接通时间为1ms,然后如此反复(即：开关变换方式是S1接通999ms,然后接通S/11毫秒，然后接通S1999ms,再接通S/11毫秒，如此反复)，观察LED阵列中LED的发光情况，如果正向安装的LED亮，而反向安装的暗，增大R3，反之，减小R3.直到LED阵列中两个LED均不亮为止，如果两个LED一直都亮，说明电压误差较大，应减小电压误差，或调整直流电压放大器，使得LED阵列中两个LED均不亮，电桥平衡；此时，LED两端的电压计算公式为
结温计算：结温 T 4 = U 2 - U 1 K + T 3 . ]]>
说明书
技术领域
本发明涉及LED光电检测方法，尤其涉及一种LED结温的测量装置及其方法。
背景技术
LED(Light Emitting Diode)已被广泛应用于信号指示、液晶背光源、显示、通用照明等领域。但是，LED自身的光电色特性和寿命与结温密切相关。结温升高会导致LED的发光效率降低、寿命缩短。因此，如何快速、科学、方便地测量LED结温就成为了问题的突破口。
目前，国内外标准推荐的LED结温测量方法有：1、正向电压法，所涉及的现有技术文献有EIA/JEDEC standard JESD51-1、中国标准200910198965.5、中国专利200920212653.0、中国专利200910198965.5；2、热阻法，该方法是通过测量LED管脚温度和芯片散热的热功率，以及热阻系数来确定结温，测量中需要结合正向电压法来确定热阻系数，所涉及的现有技术文献有标准SJ/T11394-2009；3、基于光谱特性的峰值波长法，所涉及的现有技术文献有Third InternationalConference on Solid State Lighting,Proceedings of SPIE 2010.5187:93-99；4、谷值波长法，所涉及的现有技术文献有光谱学与光谱分析,2013,33(1):36-39；5、辐射强度法，所涉及的现有技术文献有光电子·激光2009,20(8):1053-1057；6、蓝白比法，所涉及的现有技术文献有Third international conference on solid state lighting,proceedings of SPIE 2010.5187:107-114；7、微拉曼谱法，所涉及的现有技术文献有Phys.Status.Solidi,A202(2005)824；8、中心波长法，所涉及的现有技术文献有Microelectronics Reliability,2013,53(5):701-705；9、基于红外辐射的液晶阵列热成像法，所涉及的现有技术文献有Phys.Stat.Sol(c)1(2004)2429。
电压法测量结温是目前结温测量领域的“金标准”，被认为测量结果最可靠，其测试原理和过程如下：
正向电压法是利用LED的PN结电输运的温度效应，通过测量测试电流Is下的正向电压来测算结温。实验和理论均表明，在恒定电流驱动下，LED两端电压随结温线性变化，即：
UF(T2)＝UF(T1)+K(T2-T1) (1)
式中，UF(T2),UF(T1)分别为结温在T2,T1时的LED正向电压，K为电压-温度系数，一般地，对于AlInGaP和InGaN这两种发光材料，其K值约为-2mV/℃。其测试步骤如下：
(1)K值的测量。具体方法是，在选定测试电流Is，保持器件的PN结处于不同的恒定温度场中，测量不同结温下器件正向电压，计算出K。公式为：
K = U 2 ′ - U 1 ′ T 2 ′ - T 1 ′ - - - ( 2 ) ]]>
式中：U′2,U′1为环境温度为T′2,T′1时LED的结电压。测量时，一般要求T′2,T′1相差50℃以上，一般地，Is不大于5％的额定电流。
(2)工作电流下LED结温的测量。首先，在测试电流Is下，测量LED两端的电压UF(T1)，由于Is很小，对LED的加热也很少，可以认为T1等于环境温度。然后，在工作温度下，将LED通电保持工作状态，达到热平衡时，断电使LED脱离工作状态，然后在10-5内接通定标电流，并测量正向电压UF(T2)。
(3)根据公式(1)，计算出LED工作时的结温T2。
很明显，电压法测量结温存在一个技术难点：在10-5秒内准确测量标定电流驱动下的电压。目前这个难点已经有解决方案，也有成型的设备，如杭州远方公司的TRA-200LED热阻结构分析系统(价格20万人民币)，但是价格较高。(原因是要使用快速、准确地数据采集装置，而这种装置价格较高)。
发明内容
针对现有技术中采用高速采样的方法得到电压，对采样速率、精度要求高，对系统的误差控制要求较高，致使符合条件的电压测试仪器比较贵的问题，本发明提供一种基于惠更斯电桥的、准确可靠、方便简洁的LED结温测量装置及方法，该装置使用成本较低，该方法通过电桥反复比较定标电流Is下LED两端的电压与精密电阻两端的电压，得到比较准确的UF(T2)，而不是直接高速采集得到UF(T2)，减小了技术难度，降低了仪器成本，并且使用方便，可简单高效地测量LED的结温。
本发明的技术方案是：
一种用惠更斯电桥测量LED结温的装置，包括电源E和由可变电阻R1、可变电阻R2、可变电阻R3、LED组成的惠更斯电桥，还包括快速转换开关S1和S‘1，电桥导通与否受开关S1控制，LED通过开关S‘1与工作电源相连，在电桥中间还连接有直流电压放大器，其输出端连接脉冲展宽器，其输出端连接正向和反向连接的LED阵列。
进一步，所述LED连同灯座设置于恒温器上，两者热接触良好。
进一步，所述LED外部还设有用于防止环境热流动对LED环境温度的影响的玻璃罩。
进一步，所述直流电压放大器的放大倍数不小于103,最大输出为4V，输入电阻大于100KΩ。
进一步，所述脉冲展宽器能够将900微秒到1100微秒的脉冲电压，展宽为1秒的直流脉冲电压。其他宽度的脉冲电压，不展宽。
进一步，所述LED阵列由正反连接，启动电压大于2.2V，小于5V。
进一步，所述开关S和S/为快速转换开关，转换时间小于10-5s.(注，一般的半导体开关可以满足要求)
一种用电桥测量LED结温的方法，包括如下步骤：
(1)K的标定：
闭合S1，调节R1和R2，使得流过LED的电流为测试电流Is，所述测试电流Is指小于额定电流10％的电流，此时流过LED的电流比较小，可以认为此时流过LED的电流对于LED结温的影响很小可以忽略不计，此时外界的环境温度近似认为是LED的结温；
设定恒温器的温度为T1，待热平衡后，调节R1、R3两个可变电阻箱使LED阵列中两个LED均不发光，表明电桥基本平衡，R3两端的电压就是LED两端的电压UF(T1)；
设定恒温器的温度为T2，待热平衡后，调节R1、R3两个可变电阻箱使LED阵列中两个LED均不发光，即电桥平衡，R3两端的电压就是LED两端的电压UF(T2)， U F ( T 2 ) = R 3 R 2 E ; ]]>
根据公式计算出K；
(2)工作电流下LED的结温测量：
闭合S1，然后设定恒温器温度T3，调节可调电阻R3，使得通过LED电流为Is，调节R3使得LED阵列中两个LED不发光，即电桥平衡，测得LED两端电压为U1，计算公式
闭合S‘1，同时断开S1，在工作电源U的作用下，LED工作，设此时结温即为待测结温为T4；结温测试开始：开关S1接通时间999ms,然后断开，10-5秒内S‘1接通时间为1ms,然后如此反复(即：开关变换方式是S1接通999ms,然后接通S/1 1毫秒，然后接通S1 999ms,再接通S/1 1毫秒，如此反复)，观察LED阵列中LED的发光情况，如果正向安装的LED亮，而反向安装的暗，增大R3，反之，减小R3.直到LED阵列中两个LED均不亮为止，如果两个LED一直都亮，说明电压误差较大，应减小电压误差，或调整直流电压放大器，使得LED阵列中两个LED均不亮，电桥平衡；此时，LED两端的电压计算公式为
结温计算：结温 T 4 = U 1 - U 1 K + T 3 . ]]>
本发明的有益效果是：
1、本发明不要求准确测量10-5秒内LED两端电压，只需要观察LED阵列中LED的发光情况，方便简单。结温精确程度取决于电路的噪声，因此只要合理选择电路，让噪声不能驱动LED阵列中的LED，同时，如果电压噪声过大，LED两只均亮，起到提醒作用。
2、由于采用了脉冲展宽技术，虽然测量频率为1Hz，如果电桥不平衡，LED会一直亮着，不会闪烁，方便了观察。
3、由于只对900微秒到1100微秒的脉冲进行展宽，达不到要求的脉冲不放大，有效地抑制了毛刺状噪声。
4、本发明可以测量交流、脉冲等等任何形式的工作电流下LED的结温，适应性强。
附图说明

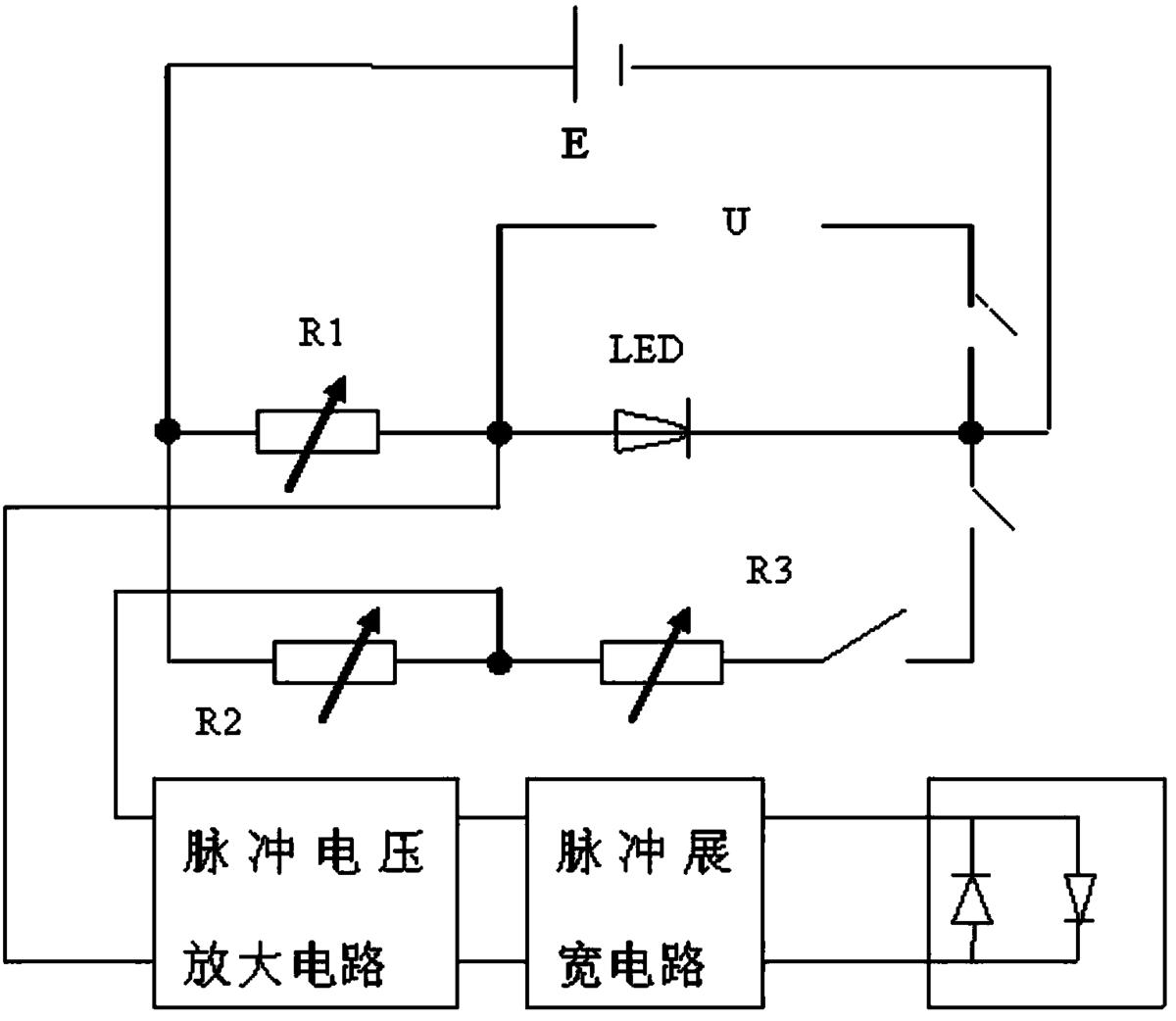

图1是本发明用电桥测量LED结温的装置的电路连接图；

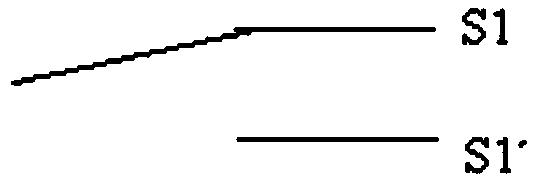

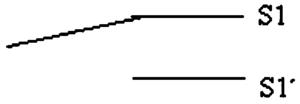

图2是本发明开关的示意图；

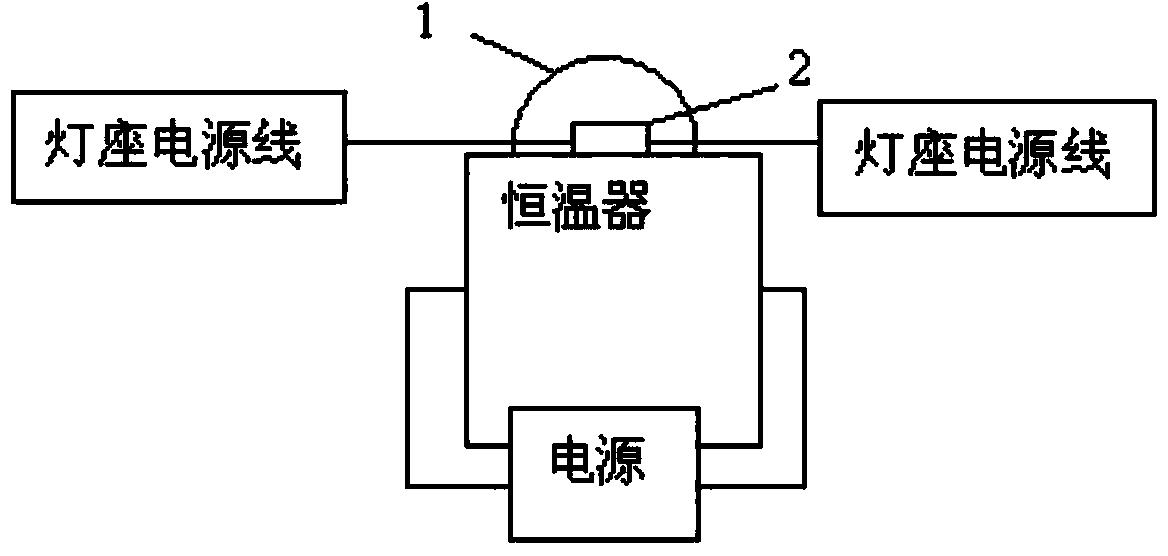

图3是LED连同灯座放在恒温器上的结构示意图；

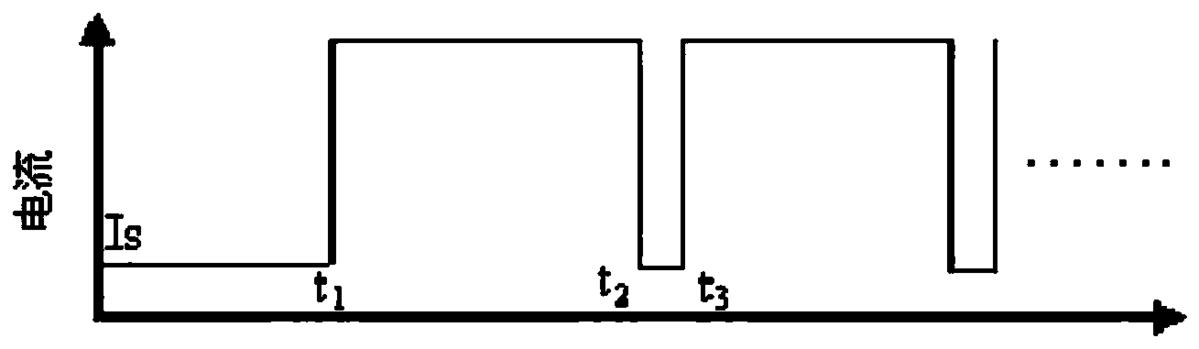

图4是流过LED的电流随时间的变化关系图；

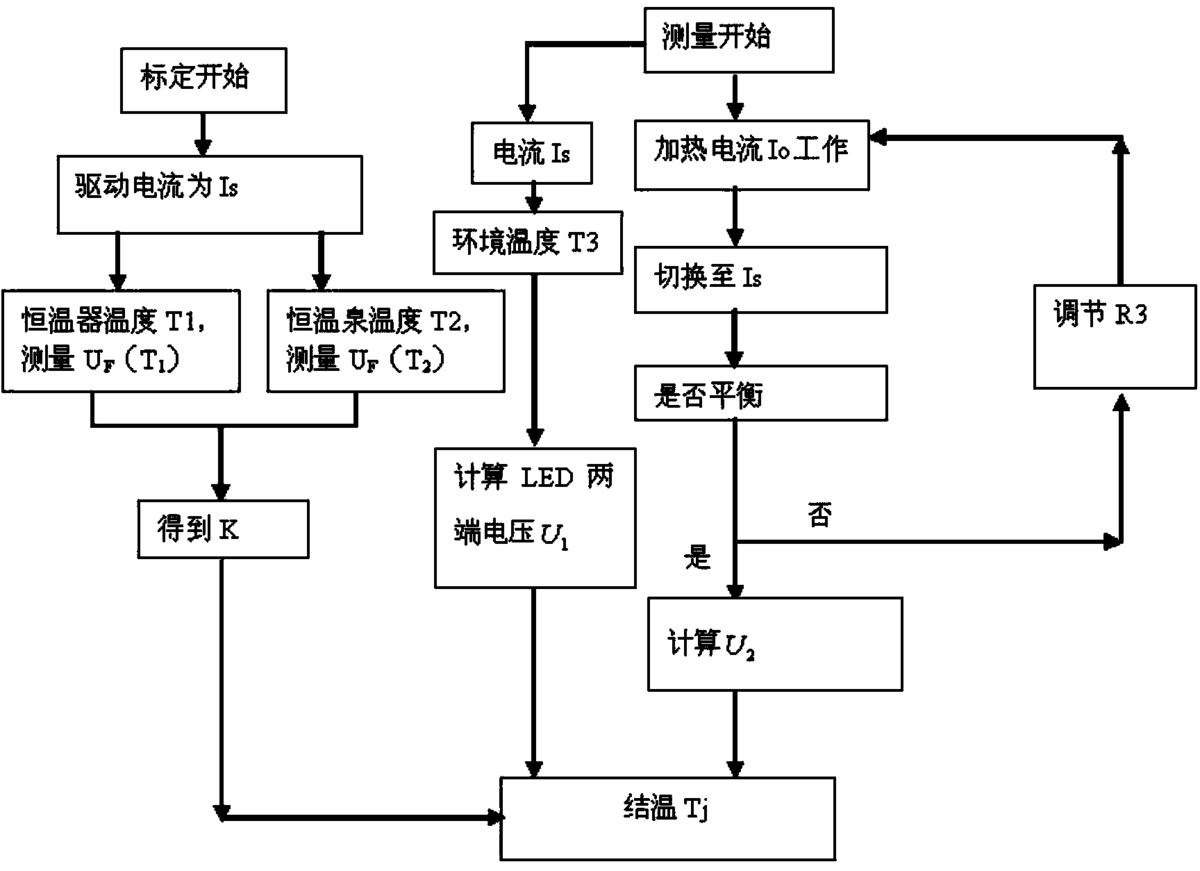

图5是本发明用电桥测量LED结温的方法的测量流程图；

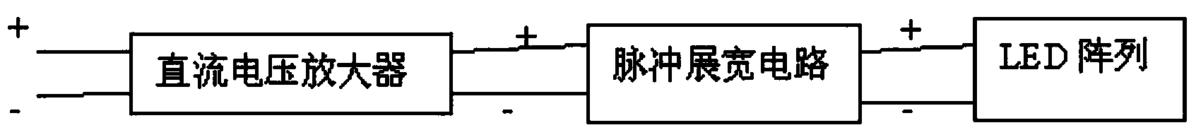

图6是本发明中直流电压放大器的连接结构图；

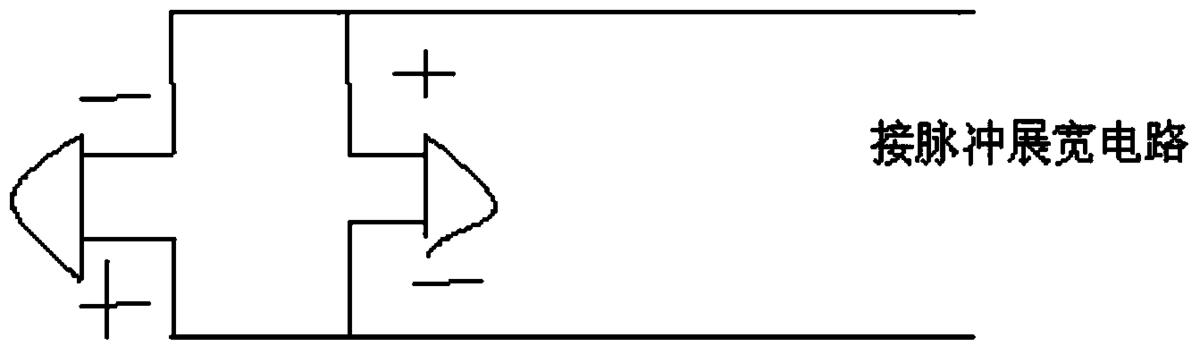

图7是本发明中LED阵列结构的结构示意图。
图中：1、玻璃罩；2、LED。
具体实施方式
下面结合附图对本发明作进一步详细说明。
本发明用电桥测量LED结温的装置的电路连接图如图1所示，电路包括测试电源E、可变电阻R1、R2、R3，LED灯座(图中LED是放在灯座上)，这四者组成惠更斯电桥，电桥导通与否受开关S1控制。LED通过开关S‘1与工作电源(或称加热电源)相连，电路中开关S1和S‘1是快速转换开关，如图2，一般采用MOS或场效应管来实现。在电桥中间还连接有直流电压放大器，其输出端连接脉冲展宽器，其输出端连接正向和反向连接的LED阵列。其中，直流电压放大器的连接结构如图6所示，LED阵列的结构如图7所示。
LED2连同灯座放在恒温器上，如图3，两者热接触良好，恒温器的温度可以在0-100℃变化，误差小于0.3℃(实施例中恒温器的型号为TC-100)。作为一种优选结构，LED外部还设有玻璃罩1，玻璃罩用于防止环境热流动对LED2环境温度的影响，玻璃罩的优选尺寸为直径10cm，玻璃罩的优选尺寸不能太小，否则影响LED2热平衡。
直流电压放大器的放大倍数不小于103,最大输出为4V，输入电阻大于100KΩ；脉冲展宽器能够将900微秒到1100微秒的脉冲电压，展宽为1秒的直流脉冲电压，其他宽度的脉冲电压，不展宽；LED阵列由正反连接，启动电压大于2.2V，小于5V；开关S和S/为快速转换开关，转换时间小于10-5s.(一般的半导体开关可以满足要求)
本发明中所述的测试电流指小于额定电流10％的电流。本实施例采用1mA。另外，本实施例中的脉冲展宽采用的是MAX7000系列的EPM7128SLC84-15芯片构成的电路，时钟脉冲为1.0微秒。脉冲电压放大电路的放大倍数beta，与LED的开启电压Von，噪声电压Vnoise之间的关系为：Von＞beta×Vnoise，实施例选择Von＝1.5×beta×Vnoise。
本发明测量LED结温的原理即为电压法测量结温的原理，依然是测量结温电压系数K，再测量电压UF(T2)。但是实现过程与现有的方法相比明显不同，本发明用惠更斯电桥测量LED结温，其步骤如图5所示，具体步骤如下：
一、K的标定
闭合S1，调节R1和R2，使得流过LED的电流为测试电流Is(具体值不要求很准确，只要电流比较小，一般小于10％额定电流)，此时流过LED的电流比较小，可以认为此时流过LED的电流对于LED结温的影响很小可以忽略不计，此时外界的环境温度(恒温器的温度)就可以近似认为是LED的结温。
设定恒温器的温度为T1(本实施例设定T1为10℃)，待热平衡后，调节R1、R3两个可变电阻箱使LED阵列中两个LED均不亮，即电桥平衡，R3两端的电压就是LED两端的电压UF(T1)(本实施例中为2.615V)。
设定恒温器的温度为T2(本实施例设定T2为60℃)，待热平衡后，调节R1、R3两个可变电阻箱使LED阵列中两个LED均不亮，即电桥平衡，R3两端的电压就是LED两端的电压UF(T2)，(本实施例中为2.703V)。
根据公式(2)，计算出K＝1.76mV/℃。
二、工作电流下LED的结温测量
闭合S1，然后设定恒温器温度T3(本实施例中设定T3为10℃)，调节可调电阻R3，使得通过LED电流为Is(具体值不要求很准确，只要电流比较小，一般小于10％额定电流，可以不与标定K中的Is相同)，调节R3使LED阵列中两个LED均不亮，即电桥平衡，测得LED两端电压为U1，计算公式(本实施例中为2.615V)。(此时，T3不特定，可以等于T1或T2，即这一段的过程也可以没有，直接采用U1＝UF(T1)或U1＝UF(T2)，本实施例中直接采用U1＝UF(T1))。
闭合S‘1，同时断开S1，在工作电源U的作用下，LED工作，设此时结温即为待测结温为T4；结温测试开始：开关S1接通时间999ms,然后断开，10-5秒内S‘1接通时间为1ms,然后如此反复(即：开关变换方式是S1接通999ms,然后接通S/1 1毫秒，然后接通S1 999ms,再接通S/1 1毫秒，如此反复)，观察LED阵列中LED的发光情况，如果正向安装的LED亮，而反向安装的暗，增大R3，反之，减小R3.直到LED阵列中两个LED均不亮为止，(如果两个LED一直都亮，说明电压误差较大，应重新选择稳定性好的电桥，本专利中，代理人决定是否写括号中的内容)使得LED阵列中两个LED均不亮；此时，LED两端的电压计算公式为 U 2 = R 3 R 2 E . ]]>
(本实施例中为2.708)。
结温计算：结温(本实施例中为62.84℃)。
本专利测量过程中，LED电流随时间的变化关系，见图4。图中，Is为测试电流，即E对应的电流，Io为工作电流，即U对应的电流。在0-t1时间段，s1闭合，s1’断开，LED通过测试电流Is，完成K系数的测定。即，先设定恒温器的温度T1，调节电桥，使之平衡，得到LED两端的电压U1‘。然后将恒温器温度设定为T2，调节电桥，使之平衡，得到LED两端的电压U2‘，代入(2)式，得到K。
t1～t2时间是加热时间，s1’闭合，s1断开，LED的电流为工作电流Io。
t2～t3时间是测量时间，s1闭合，s1’断开，电压放大器，脉冲展宽器和LED阵列工作.如果电桥平衡，LED阵列中两个LED均不亮，测试结束，如果不平衡，调整电阻R3，而后重复加热和测量过程，直到电桥平衡。由于采用了脉冲展宽电路，如果电压不平衡，总有一只LED亮，一只暗。
本专利处理中选择的测试时间和加热时间之比为1:999，这样测试过程对结温的影响很小。
综上所述，通过采用上述技术手段，本发明的装置及方法具有以下优点：1，单次标定，多次测量。即在宽的结温范围内，只需要选择几个结温标定电压-结温系数K，测量时，只要是同型号的LED照明系统，均可以采用采用标定的结果得到结温。2，操作简单，仅需要调节R3。3，不需要准确、快速测量LED两端的电压，仅需低价值的精密电阻箱，脉冲展宽电路和脉冲放大电路等设备。4，受噪声电压影响小，容易准确测量，测量的可重复性高，用于表征结温误差小。5，工作电流(Io)为任何形式(方波，交流，脉冲等)的电流。6，可以用于单颗LED结温测量，也可以用于多颗LED组成的阵列的平均结温测量，使用范围广。
以上所述仅为本发明的较佳实施例而已，并不用以限制本发明。凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
