【中国发明,中国发明授权】一种用加权宽度表征GaN基LED结温的方法
有权-审定授权 中国
- 申请号：
- CN201410268532.3
- 专利权人：
- 常州工学院
- 授权公告日/公开日：
- 2017.02.15
- 专利有效期：
- 2014.06.16-2034.06.16
- 技术分类：
- G01:测量；测试
- 转化方式：
- 转让
- 价值度指数：
-
- 60.0分
- 价格：
- 面议
发布人
朱锡芳
联系人朱锡芳
-
- 13011000141
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201410268532.3
- 申请日
- 20140616
- 公开/公告号
- CN104006898A
- 公开/公告日
- 20140827
- 申请/专利权人
- [常州工学院]
- 发明/设计人
- [饶丰, 朱锡芳, 徐安成, 周详才]
- 主分类号
- G01K11/00
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [高桂珍]
摘要
本发明公开了一种用加权宽度表征GaN基LED结温的方法，首先要对LED结温建立公式，小电流所产生的LED光源的自加热过程对结温影响较小，恒温器与LED光源之间的热阻较小，使用恒温器温度代替LED结温。测量不同恒温器温度下的加权宽度，建立加权宽度与结温的关系式。再根据公式及测量的工作条件下LED光源的加权宽度，便可方便的求出工作条件下LED的结温。本发明单次标定，多次测量。操作简单，仅需常规的光电测试装置。加权宽度容易准确测量，测量的可重复性高。不接触LED引脚。可以用于单颗LED结温测量，也可以用于多颗LED组成的阵列的平均结温测量，使用范围广。
法律状态
| 法律状态公告日 | 20191213 |
| 法律状态 | 专利权人的姓名或者名称、地址的变更 |
| 法律状态信息 | 专利权人的姓名或者名称、地址的变更 IPC(主分类):G01K 11/00 专利号:ZL2014102685323 变更事项:专利权人 变更前:江苏福瑞德光电有限公司 变更后:江苏守恒建设集团有限公司 变更事项:地址 变更前:225600 江苏省扬州市高邮市送桥镇(邮仪路)-1-2 变更后:225600 江苏省扬州市高邮市送桥镇(邮仪路)-1-2 |
| 法律状态公告日 | 20180518 |
| 法律状态 | 专利申请权、专利权的转移 |
| 法律状态信息 | 专利权的转移 IPC(主分类):G01K 11/00 登记生效日:20180427 变更事项:专利权人 变更前权利人:常州工学院 变更后权利人:江苏福瑞德光电有限公司 变更事项:地址 变更前权利人:213022 江苏省常州市新北区巫山路1号 变更后权利人:225600 江苏省扬州市高邮市送桥镇(邮仪路）-1-2 |
| 法律状态公告日 | 20170215 |
| 法律状态 | 授权 |
| 法律状态信息 | 授权 |
| 法律状态公告日 | 20140924 |
| 法律状态 | 实质审查的生效 |
| 法律状态信息 | 实质审查的生效 IPC(主分类):G01K 11/00 申请日:20140616 |
| 法律状态公告日 | 20140827 |
| 法律状态 | 公开 |
| 法律状态信息 | 公开 |
| 事务数据公告日 | 20180518 |
| 事务数据类型 | 专利申请权、专利权的转移 |
| 转让详情 | 专利权的转移 IPC(主分类):G01K 11/00 登记生效日:20180427 变更事项:专利权人 变更前权利人:常州工学院 变更后权利人:江苏福瑞德光电有限公司 变更事项:地址 变更前权利人:213022 江苏省常州市新北区巫山路1号 变更后权利人:225600 江苏省扬州市高邮市送桥镇(邮仪路）-1-2 |
权利要求
权利要求数量（3）
独立权利要求数量（1）
1.一种用加权宽度表征GaN基LED结温的方法，其特征在于步骤包括： 1)获取待测LED光源的型号，当已有与待测LED光源的型号的LED经过标 定，即已知加权宽度-结温变化的系数k，则执行步骤6)，否则执行步骤2)； 2)将LED光源安装在恒温器上的灯座上，保持两者良好的热接触，并通过积 分球一侧的孔进入积分球内表面，光谱分析仪探头通过积分球另一侧的孔进 入积分球内壁，光谱仪数据输出端与电脑相连，驱动电源控制端与电脑相连， 电源输出端与灯座相连，之后执行步骤3)；
3)经过步骤2)后设置恒温器温度T a，当LED光源达到设置的恒温器温度后 调整驱动电源，使LED光源在小电流驱动下发光，然后用光谱分析仪测量LED 光源的相对光谱，并由电脑记录下相对光谱，之后执行步骤4)；
4)重复步骤3)，测量恒温器温度为T b时LED光源的相对光谱，之后执行步骤 5)；
5)通过公式 计算不同恒温器温度对应的加权宽度，式中，L为 LED的相对光谱，Dl(L)为光谱为L值时对应的波长间隔,单位为nm，通过 公式k＝(T a-T b)/(Dl wa-Dl wb)计算加权宽度-结温变化的系数k，其中Dl wa,Dl wb 分别为测量恒温器温度为T a,T b时的加权宽度，之后执行步骤6)；
6)测量正常工作条件下LED光源的相对光谱，通过式 计算加 权宽度Dl wx，测量小电流驱动下LED光源的相对光谱，通过式 计算加权宽度Dl wT，测量环境温度T，代入公式T j＝T+k(Dl wx-Dl wT)，得到的 待测LED光源的结温。
2.根据权利要求1所述的一种用加权宽度表征GaN基LED结温的方法，其 特征在于所述小电流指小于额定电流10％的电流。
3.根据权利要求1所述的一种用加权宽度表征GaN基LED结温的方法，其 特征在于所述LED光源指GaN基单颗LED或LED阵列，所述的LED阵列由GaN 基不同LED组成。
1.一种用加权宽度表征GaN基LED结温的方法，其特征在于步骤包括：1)获取待测LED光源的型号，当已有与待测LED光源的型号的LED经过标定，即已知加权宽度-结温变化的系数k，则执行步骤6)，否则执行步骤2)；2)将LED光源安装在恒温器上的灯座上，保持两者良好的热接触，并通过积分球一侧的孔进入积分球内表面，光谱分析仪探头通过积分球另一侧的孔进入积分球内壁，光谱仪数据输出端与电脑相连，驱动电源控制端与电脑相连，电源输出端与灯座相连，之后执行步骤3)；
3)经过步骤2)后设置恒温器温度Ta，当LED光源达到设置的恒温器温度后调整驱动电源，使LED光源在小电流驱动下发光，然后用光谱分析仪测量LED光源的相对光谱，并由电脑记录下相对光谱，之后执行步骤4)；
4)重复步骤3)，测量恒温器温度为Tb时LED光源的相对光谱，之后执行步骤5)；
5)通过公式计算不同恒温器温度对应的加权宽度，式中，L为LED的相对光谱，Dl(L)为光谱为L值时对应的波长间隔,单位为nm，通过公式k＝(Ta-Tb)/(Dlwa-Dlwb)计算加权宽度-结温变化的系数k，其中Dlwa,Dlwb分别为测量恒温器温度为Ta,Tb时的加权宽度，之后执行步骤6)；
6)测量正常工作条件下LED光源的相对光谱，通过式计算加权宽度Dlwx，测量小电流驱动下LED光源的相对光谱，通过式计算加权宽度DlwT，测量环境温度T，代入公式Tj＝T+k(Dlwx-DlwT)，得到的待测LED光源的结温。
2.根据权利要求1所述的一种用加权宽度表征GaN基LED结温的方法，其特征在于所述小电流指小于额定电流10％的电流。
3.根据权利要求1所述的一种用加权宽度表征GaN基LED结温的方法，其特征在于所述LED光源指GaN基单颗LED或LED阵列，所述的LED阵列由GaN基不同LED组成。
说明书
技术领域
本发明涉及LED光电检测方法，尤其涉及一种用加权宽度表征GaN基LED结温的方法。
背景技术
LED(Light Emitting Diode)已被广泛应用于信号指示、液晶背光源、显示、通用照明等领域。但是，LED自身的光电色特性和寿命与结温密切相关。结温升高会导致LED的发光效率降低，寿命缩短。因此如何快速、科学、方便的测量LED结温就成为了问题的突破口。
已经报道的LED结温测量方法有正向电压法(EIA/JEDEC standardJESD51-1,中国标准200910198965.5，中国专利200920212653.0，200910198965.5)、热阻法(标准SJ/T11394-2009)，【通过测量LED管脚温度和芯片散热的热功率，以及热阻系数来确定结温，测量中需要结合正向电压法来确定热阻系数。】峰值波长法[Third International Conference on Solid State Lighting,Proceedings of SPIE2010.5187:93-99]，谷值波长法[光谱学与光谱分析,2013,33(1):36-39]、辐射强度法[光电子·激光,2009,20(8):1053-1057]、蓝白比法[Third international conference on solid state lighting,proceedings of SPIE2010.5187:107-114]。液晶阵列热成像法[Phys.Stat.Sol(c)1(2004)2429],微拉曼谱法[Phys.Status.Solidi,A202(2005)824],发光光谱法[Appl.Phys.Lett.89(2006)101114].和中心波长法(Microelectronics Reliability,2013,53(5):701-705)。
然而，这些方法测量GaN基LED结温仍然存在诸多不足，如由于其灯具外壳材料等的限制，一般很难实现符个LED引脚上的压降测量，正向电压法难以使用，峰值波长法和谷值波长法需要准确测量峰值或谷值，需要高精度的光谱仪及高精密的电源，另外，GaN基LED的峰值波长与结温的关系并不单调，蓝白比法只能用于荧光粉转换型白色LED结温，辐射强度法对测量环境和条件要求比较高，液晶阵列热成像法、微拉曼谱法、发光光谱法等对测试仪器的精度要求高，相关设备比较昂贵。
GaN基LED光谱的宽度随结温的增大而单调增大，因此，可以使用半高全宽来表征结温，但是该法是通过测量两个光谱峰半高值得到结温，光谱中其他值没有体现出应该有的贡献，因此我们根据专利201310221606.3中公开的一种基于LED相对光谱随温度变化的结温测试装置设计了加权宽度的方法，充分利用了整个光谱数据。实验结果表明，加权宽度表征GaN基LED结温，精度高，误差小，具有明显的技术优势。
发明内容
针对现有技术中存在的问题，本发明的目的在于提供一种基于LED模块光谱特性的准确可靠、方便简洁，能够使用成本较低的普通测试装置简单高效地测量出GaN基LED的结温的方法。
为了达到上述目的，本发明采用以下技术方案：一种用加权宽度表征GaN基LED结温的方法，步骤包括：
1)获取待测LED光源的型号，当已有与待测LED光源的型号的LED经过标定，即已知加权宽度-结温变化的系数k，则执行步骤6)，否则执行步骤2)；
2)将LED光源安装在恒温器上的灯座上，保持两者良好的热接触，并通过积分球一侧的孔进入积分球内表面，光谱分析仪探头通过积分球另一侧的孔进入积分球内壁，光谱仪数据输出端与电脑相连，驱动电源控制端与电脑相连，电源输出端与灯座相连，之后执行步骤3)；
3)经过步骤2)后设置恒温器温度Ta，当LED光源达到设置的恒温器温度后调整驱动电源，使LED光源在小电流驱动下发光，然后用光谱分析仪测量LED光源的相对光谱，并由电脑记录下相对光谱，之后执行步骤4)；
4)重复步骤3)，测量恒温器温度为Tb时LED光源的相对光谱，之后执行步骤5)；
5)通过公式计算不同恒温器温度对应的加权宽度，式中，L为LED的相对光谱，Dl(L)为光谱为L值时对应的波长间隔,单位为nm，通过公式k＝(Ta-Tb)/(Dlwa-Dlwb)计算加权宽度-结温变化的系数k，其中Dlwa,Dlwb分别为测量恒温器温度为Ta,Tb时的加权宽度，之后执行步骤6)；
6)测量正常工作条件下LED光源的相对光谱，通过式计算加权宽度Dlwx，测量小电流驱动下LED光源的相对光谱，通过式计算加权宽度DlwT，测量环境温度T，代入公式Tj＝T+k(Dlwx-DlwT)，得到的待测LED光源的结温。
所述小电流指小于额定电流10％的电流。
所述LED光源指GaN基单颗LED或LED阵列，所述的LED阵列由GaN基不同LED组成。
采用上述技术方案后，本发明具有以下有益效果：1，单次标定，多次测量。即在宽的结温范围内，只需要选择几个结温标定加权宽度-结温系数K，测量时，只要是同型号的LED照明系统，均可以采用采用标定的结果得到结温。2，操作简单，与峰值波长法，蓝白比法步骤相似。3，仅需常规的光电测试装置。4，加权宽度容易准确测量，测量的可重复性高，用于表征结温误差小。5，不接触LED引脚。6，可以用于单颗LED结温测量，也可以用于多颗GaN基LED组成的阵列的平均结温测量，使用范围广。
附图说明

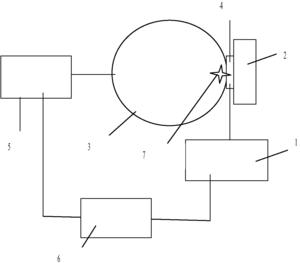

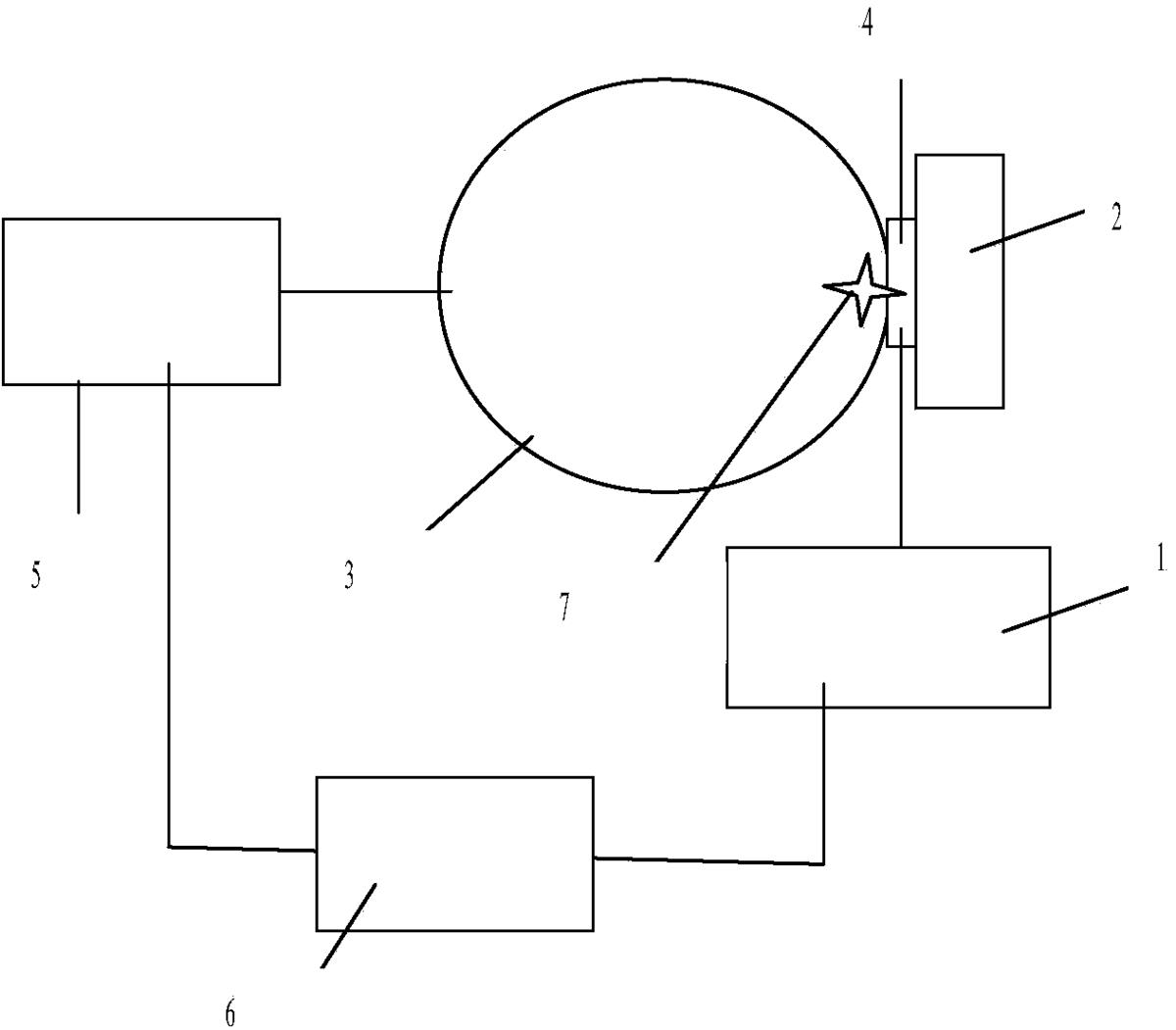

图1是一种用加权宽度表征GaN基LED结温的装置的结构示意图；

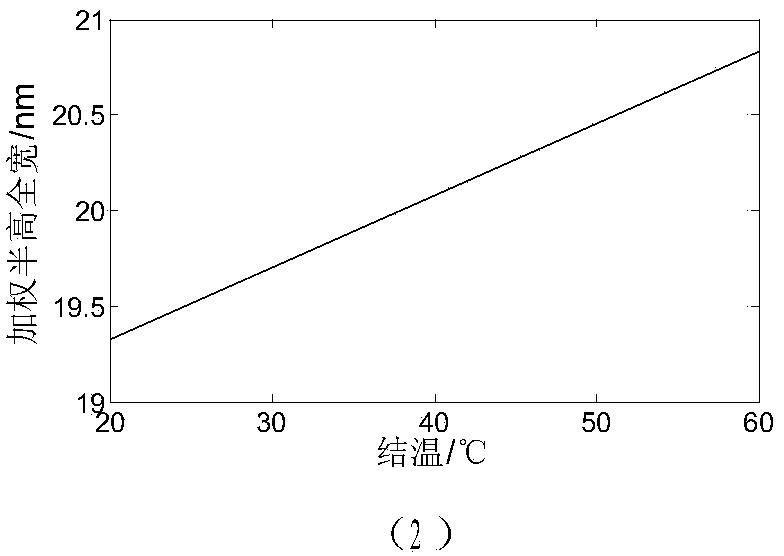

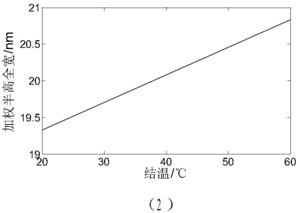

图2是加权宽度与结温曲线及拟合曲线图；

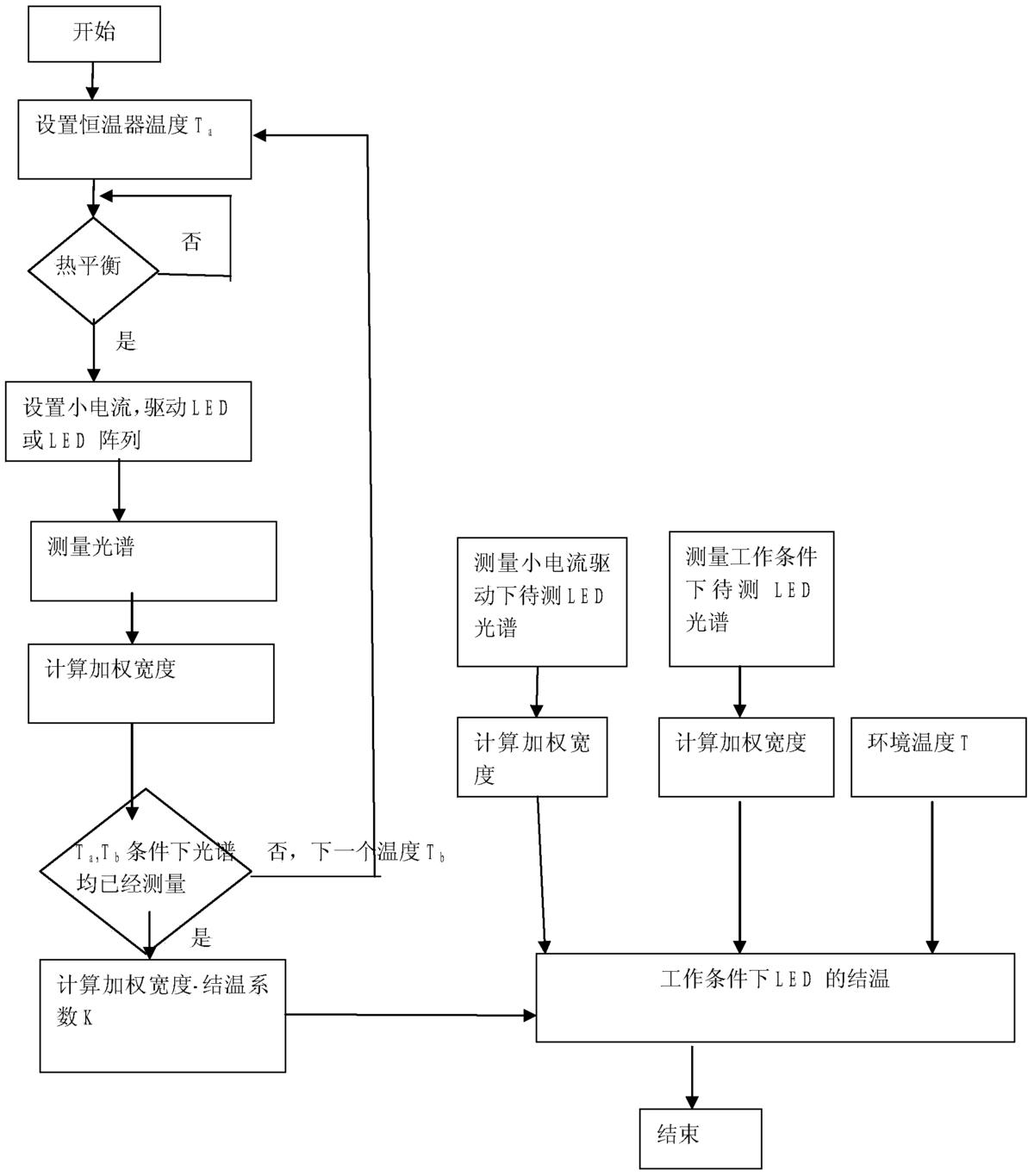

图3是本发明一种用加权宽度表征GaN基LED结温的方法的流程图。
图中：1、驱动电源，2、恒温器，3、积分球，4、LED灯座，5、光谱分析仪，6、电脑，7、LED光源。
具体实施方式
下面根据说明书附图和具体实施例对本发明作进一步的解释。
如图1所示，本发明所要用到的LED结温的测量装置，包括驱动电源1、恒温器2、积分球3、设置于恒温器2上的LED灯座4以及光谱分析仪5、电脑6和用于产生小电流的驱动电源1，所述光谱分析仪5的信号传输端与电脑6相连，探头透过积分球3到达内壁，驱动电源1与LED光源7相连，LED光源7穿过积分球3的一个孔到达积分球3内，驱动电源1与电脑6相连，LED光源7安置在LED灯座4上。
GaN基LED的光谱宽度随结温而升高而线性增大从而使LED结温与加权半高宽度间存在相关性。
测量LED结温，首先要对LED结温建立公式，小电流所产生的LED光源7的自加热过程对结温影响较小，恒温器2与LED光源7之间的热阻较小，因此，本发明使用恒温器2温度代替LED结温。测量不同恒温器2温度下的加权宽度，建立加权宽度与结温的关系式。再根据公式及测量的工作条件下LED光源7的加权宽度，便可方便的求出工作条件下LED的结温。(具体公式见上面技术部分)
一种用加权宽度表征GaN基LED结温的方法，步骤包括：
1)获取待测LED光源7的型号，当已有与待测LED光源7的型号的LED经过标定，即已知加权宽度-结温变化的系数k，则执行步骤6)，否则执行步骤2)；
2)将LED光源7安装在恒温器2上的灯座上，保持两者良好的热接触，并通过积分球3一侧的孔进入积分球3内表面，光谱分析仪5探头通过积分球3另一侧的孔进入积分球3内壁，光谱仪数据输出端与电脑6相连，驱动电源1控制端与电脑6相连，电源输出端与灯座相连，之后执行步骤3)；
3)经过步骤2)后设置恒温器2温度Ta，当LED光源7达到设置的恒温器2温度后调整驱动电源1，使LED光源7在小电流驱动下发光，然后用光谱分析仪5测量LED光源7的相对光谱，并由电脑6记录下相对光谱，之后执行步骤4)；
4)重复步骤3)，测量恒温器2温度为Tb时LED光源7的相对光谱，之后执行步骤5)；
5)通过公式计算不同恒温器2温度对应的加权宽度，式中，L为LED的相对光谱，Dl(L)为光谱为L值时对应的波长间隔,单位为nm，通过公式k＝(Ta-Tb)/(Dlwa-Dlwb)计算加权宽度-结温变化的系数k，其中Dlwa,Dlwb分别为测量恒温器2温度为Ta,Tb时的加权宽度，之后执行步骤6)；
6)测量正常工作条件下LED光源7的相对光谱，通过式计算加权宽度Dlwx，测量小电流驱动下LED光源7的相对光谱，通过式计算加权宽度DlwT，测量环境温度T，代入公式Tj＝T+k(Dlwx-DlwT)，得到的待测LED光源7的结温。
所述小电流指小于额定电流10％的电流。
所述LED光源7指GaN基单颗LED或LED阵列，所述的LED阵列由GaN基不同LED组成。
图2是按上述方法测量的1个1W的GaN基红色LED的加权宽度随结温的变化曲线，选取5mA为小电流，Ta＝20℃，Tb＝60℃,经计算，K为26.5182℃/nm；
对于某LED样品，选取5mA为小电流，此时加权宽度为19.3242nm，测量200mA时的光谱，计算出Dlwx＝20.8326nm，环境温度为26.0℃，得结温66.0℃。
