本实用新型涉及一种连续肾脏替代疗的装置，尤其涉及一种可以采用CRRT机用于进行血液净化联合腹水超滤回输的改良装置。

连续肾脏替代疗法(continuous renal replacement therapy，CRRT)定义为：通过体外循环血液净化方式连续、缓慢清除水及溶质的一种血液净化治疗技术，以替代肾脏功能。

具体为，通过体外循环血液净化方式连续、缓慢清除水及溶质的一种血液净化治疗技术，以替代肾脏功能。相较普通血液透析而言，CRRT延长了血液净化治疗时间而降低了单位时间的治疗效率，使血液中溶质浓度及容量变化对机体的影响降到最低，同时采用高通透性、生物相容性好的滤器；为重症患者的救治提供了极其重要的内稳态平衡。

在采用CRRT血液透析和血液滤过等技术或方法进行治疗时，由于CRRT治疗对象多为危重患者，其血流动力学常不稳定，如治疗时间过长，并发症的发病率就会相应的增高，使处理更为困难。并发症种类如低血压、低钾或高钾血症、低钙血症、酸碱失衡、感染以及机械因素相关并发症。另外，由于治疗时间长，肝素等抗凝剂应用总量较大，故容易出血；但如血流量较低、红细胞压积较高或抗凝剂剂量不足，则容易出现凝血。如治疗时间较长，则可导致维生素、微量元素和氨基酸等丢失，应适当补充。

其中无菌置换液是常用的选择之一：无菌置换液的原则为当电解质成分接近人体细胞外液成分时，根据需要调节钠和碱基成分。碱基常用碳酸氢盐和乳酸盐。多器官功能障碍综合征及脓毒症伴乳酸酸中毒或合并肝功能障碍者，不宜用乳酸盐，因此，近年来大多使用碳酸氢盐作缓冲碱置换液。

本实用新型所述的装置可以有效的将血液净化与腹水回输两种治疗结合在一起，即血液净化联合腹水超滤回输治疗。

本实用新型提供了一种采用CRRT机进行血液净化联合腹水超滤回输的装置，包括：

血液侧管路，所述的血液侧管路设有两端，其中一端设有动脉血液输入口、另一端设有静脉血液输出口；所述的动脉血液输入口与静脉血液输出口之间通过血液侧管路依次连接血泵、动脉壶、血液透析器、静脉壶；

腹水侧管路，所述的腹水侧管路设有两端，其中一端设有腹水输入口，另一端与动脉壶与血液透析器之间的血液侧管路连接，并一起送入血液透析器中；所述的血液透析器设有透析液输入口、废液输出口；

透析液侧管路，所述的透析液侧管路设有两端，其中一端连接透析液袋，另一端与血液透析器的透析液输入口连接，透析液袋与透析液输入口之间设有透析液泵；废液侧管路，所述的废液侧管路设有两端，其中一端连接血液透析器的废液输出口，另一端与废液袋连接，废液输出口与废液袋之间设有废液泵；所述废液侧管路将血液侧管路中的废液经废液输出口、废液泵后送入废液袋中；

其中，所述的透析液袋与废液袋之间设有平衡秤，用于通过测定透析液袋与废液袋的重量控制血液透析器的运作。

上述的装置中，在通过血液侧管路连接的动脉血液输入口与血泵之间还设有动脉压力传感器。

上述的装置中，在通过血液侧管路连接的静脉壶与血液透析器之间设有滤前压力传感器。

上述的装置中，所述的腹水侧管路的一端具体为接入动脉壶与滤前压力传感器之间的血液侧管路中，并一起经滤前压力传感器后，送入血液透析器中。

上述的装置中，在通过血液侧管路连接的血液透析器与静脉壶之间还设有静脉压力传感器。

上述的装置中，在通过血液侧管路连接的所述的静脉壶与静脉血液输出口之间还依次连接着血液气泡传感器、夹阀。

上述的装置中，所述的透析液袋中的透析液经透析液泵、透析液输入口，由透析液侧管路送入血液侧管路中。

上述的装置中，所述的血液侧管路中的废液经废液输出口进入废液侧管路中，再经过废液泵送入废液袋中。

通过血液透析其对腹水进行超滤浓缩，可将抽出的腹水经过腹水超滤回输系统的过滤之后，可将有害物质完全过滤掉，同时将对人体有益的白蛋白等物质回输到人体内，大多数患者经此治疗后无需补充白蛋白，省去了补充白蛋白的大量费用。

本实用新型所述的装置可同时进行血液净化及腹水超滤回输两种操作，通过外接单泵，使从患者动脉端抽出的动脉血液以及从患者腹部中抽出的腹水混合一同送入血液透析器，输出废液；通过血液透析器还可将透析液通过透析侧管路，经透析液泵，送入血液侧管路中，再输入患者的静脉血液中，实现了腹水中白蛋白的回输以及针对血液的净化。

本实用新型所述的装置相较于现有的CRRT技术可实现自体蛋白回输，节约人血白蛋白使用的同时降低了临床对血制品的依赖，减少了患者的负担。

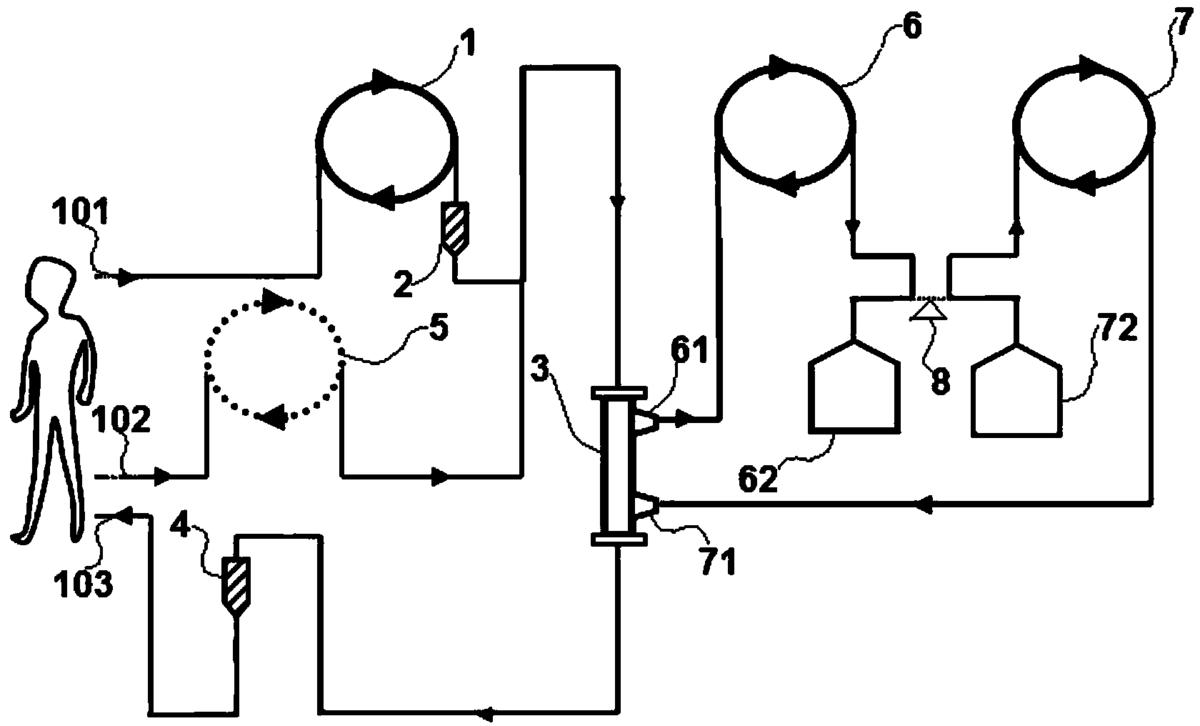

图1为本实用新型实施例1所述的装置的流程结构示意图；

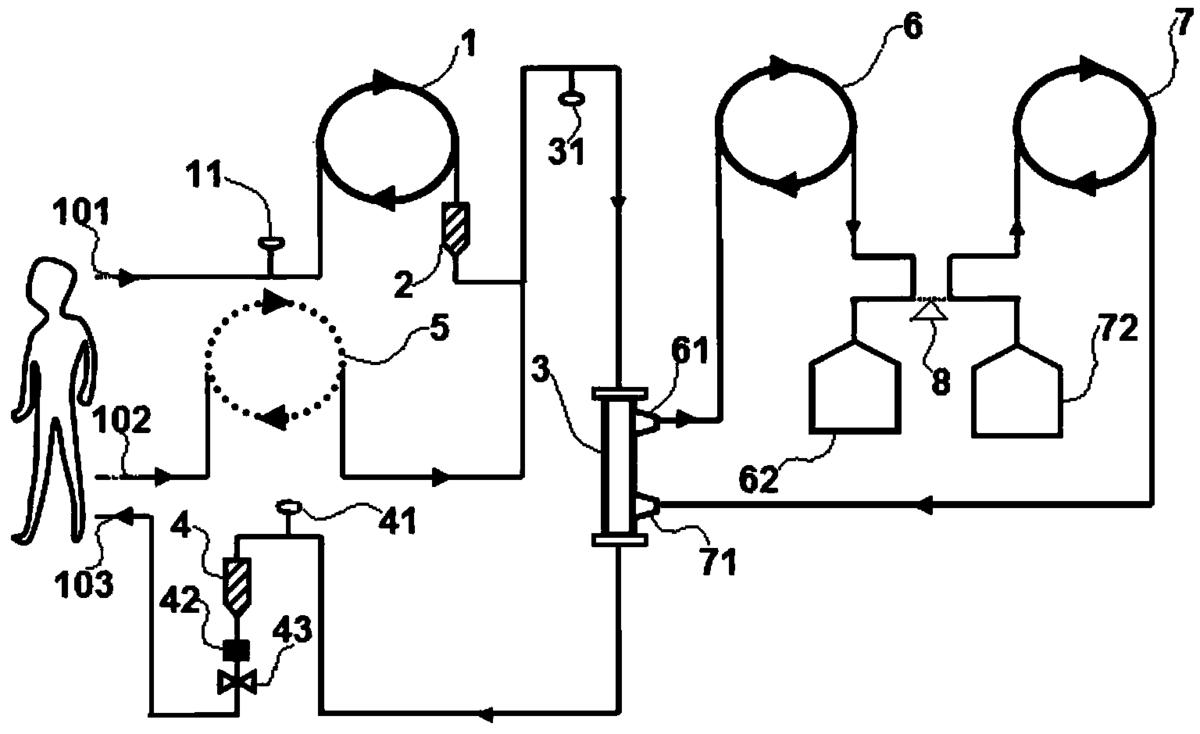

图2为本实用新型实施例2所述的装置的流程结构示意图；

附图标识说明：101-动脉血液输入口；102-腹水输入口；103-静脉血液输出口；1-血泵；11-动脉压力传感器；2-动脉壶；3-血液透析器；31-滤前压力传感器；4-静脉壶；41-静脉压力传感器；42-血液气泡传感器；43-夹阀；6-废液泵；61-废液输出口；62-废液袋；7-透析液泵；71-透析液输入口；72-透析液袋；8-平衡称。

下面结合附图和具体实施例对本实用新型做进一步说明，但不作为本发明的限定。

实施例1

本实用新型实施例1中所述的采用CRRT机进行血液净化联合腹水超滤回输的装置，由四种侧管路组合而成。包括血液侧管路、腹水侧管路、透析液侧管路以及废液侧管路。

其中，如图1中所示，血液侧管路包括两端，其中一端设有动脉血液输入口101、另一端设有静脉血液输出口103。动脉血液输入口101与静脉血液输出口103之间通过血液侧管路依次连接血泵1、动脉壶2、血液透析器3、静脉壶4；

腹水侧管包括两端，其中一端设有腹水输入口102，另一端与动脉壶2与血液透析器3之间的血液侧管路连接，并一起送入血液透析器3中；血液透析器3设有透析液输入口71、废液输出口61；

透析液侧管路也包括两端，其中一端连接透析液袋72，另一端与血液透析器72的透析液输入口71连接，透析液袋71与透析液输入口71之间设有透析液泵7；所述的透析液袋72中的透析液经透析液泵7、透析液输入口71，由透析液侧管路送入血液侧管路中；

废液侧管路包括两端，其中一端连接血液透析器3的废液输出口61，另一端与废液袋62连接，废液输出口62与废液袋62之间设有废液泵6；所述血液侧管路中的废液经废液输出口61进入废液侧管路中，再经过废液泵6送入废液袋62中；

其中，所述的透析液袋72与废液袋62之间设有平衡秤8，用于通过测定透析液袋72与废液袋62的重量控制血液透析器的运作。

本实施例中所述的装置可以通过手动或自动化对血液的抽出以及输回进行操作。相较于现有的CRRT技术可实现自体蛋白回输，节约人血白蛋白的同时降低了临床对血制品的依赖，减少了患者的负担。

实施例2

本实用新型实施例2中所述的采用CRRT机进行血液净化联合腹水超滤回输的装置与本发明实施例1一样，也是由四种侧管路组合而成。包括血液侧管路、腹水侧管路、透析液侧管路以及废液侧管路。

如图2中所示，其具体为：

血液侧管路包括两端，其中一端设有动脉血液输入口101、另一端设有静脉血液输出口103。动脉血液输入口101与静脉血液输出口103之间通过血液侧管路依次连接动脉压力传感器11、血泵1、动脉壶2、滤前压力传感器31、血液透析器3、静脉压力传感器41、静脉壶4、血液气泡传感器42、夹阀43；

腹水侧管包括两端，其中一端设有腹水输入口102，另一端与动脉壶2与血液透析器3之间的血液侧管路连接，并一起送入血液透析器3中；

其中，所述的血液透析器3设有透析液输入口71、废液输出口61；

透析液侧管路也包括两端，其中一端连接透析液袋72，另一端与血液透析器72的透析液输入口71连接，透析液袋71与透析液输入口71之间设有透析液泵7；所述的透析液袋72中的透析液经透析液泵7、透析液输入口71，由透析液侧管路送入血液侧管路中；

废液侧管路包括两端，其中一端连接血液透析器3的废液输出口61，另一端与废液袋62连接，废液输出口62与废液袋62之间设有废液泵6；所述血液侧管路中的废液经废液输出口61进入废液侧管路中，再经过废液泵6送入废液袋62中；

其中，所述的透析液袋72与废液袋62之间设有平衡秤8，用于通过测定透析液袋72与废液袋62的重量控制血液透析器的运作。

所述的，动脉压力传感器11、滤前压力传感器31、血液气泡传感器42、静脉压力传感器41用于将血液侧管路中血液的净化情况以及各部件运行的情况进行收集，以便可以实现自动化操作。

应用实施例

本实用新型所述的采用CRRT机进行血液净化联合腹水超滤回输的装置用于慢性肾炎、肾病综合征、肝硬化等疾病并发腹水的患者的血液净化与腹水超滤回输，在进行血液净化的同时对其进行腹水的超滤浓缩回输，两者同时进行不仅可以清除大量腹水保持血压，并对中小分子毒素充分清楚有利于减少周围神经病变。在设备的参数设置上因充分评估患者的腹水量并经过计算可实现该治疗。

以上对本实用新型的具体实施例进行了详细描述，但其只作为范例，本实用新型并不限制于以上描述的具体实施例。对于本领域技术人员而言，任何对该实 用进行的等同修改和替代也都在本实用新型的范畴之中。因此，在不脱离本实用新型的精神和范围下所作的均等变换和修改，都应涵盖在本实用新型的范围内。
