本实用新型涉及日常生活用品领域，尤其是涉及一种新型多功能厕纸盒。

目前，厕纸盒已经成为卫生间内不可缺少的生活用品，通过安装在卫生间的门板上或墙壁上便于大家使用。传统的厕纸盒有两大弱点，其一、传统的厕纸盒多半为下方带有一个长孔的正方体盒子，卷纸放进去后容易出现卡顿或断裂的情况，会造成使用不便和浪费；其二、传统的厕纸盒在卫生间容易受潮，导致放置的卫生纸也受潮，细菌极易生长繁衍，使用卫生纸时细菌接触身体，容易导致患病。

本实用新型的目的在于提供一种新型多功能厕纸盒，克服现有技术的缺陷，解决卷纸放入厕纸盒，使用时易出现卡顿或断裂的问题，同时解决厕纸盒易受潮，导致细菌生长繁衍的问题。

为了达到上述目的，本实用新型采用了以下技术方案：

一种新型多功能厕纸盒，包括矩形盒体，所述盒体上方设有防护盖，底部设有条形孔，所述条形孔底部设有割纸结构，所述盒体四侧面与底面均为双层中空机构，即盒体四侧面内层与外层之间、底面内层与外层之间均形成中空层，所述中空层内转动连接有多颗圆珠，所述圆珠均贯穿于盒体四侧面内层、底面内层，与盒体中卷纸相接触。

本实用新型的进一步改进方案是，所述盒体四侧面内层与底面内层上均设有多个圆珠孔，与其相对应的外层上匹配设有多个圆珠凹槽，所述圆珠一部分没入圆珠凹槽中，一部分位于中空层中，一部分夹在圆珠孔中，最后一部分位于盒体内腔中。

本实用新型的进一步改进方案是，所述圆珠孔的半径小于圆珠的半径，圆珠凹槽的开口半径小于圆珠的半径。

本实用新型的进一步改进方案是，所述割纸结构由两竖直挡板、锯齿组成，两竖直挡板设于条形孔底端开口前后两侧，位于前侧的挡板底端设有锯齿。

本实用新型的进一步改进方案是，所述锯齿由前向后且朝下倾斜，与水平面夹角度数为：45°～55°。

本实用新型的进一步改进方案是，所述条形孔前侧内壁上垂直并排设有两水平导向杆，导向杆后端部之间竖直转动连接有导向辊，所述导向辊与条形孔后侧内壁之间形成出纸口。

本实用新型的进一步改进方案是，所述防护盖上表面由后向前且朝下弯曲，整体呈上凸弧形状，所述中空层内放置有活性炭颗粒。

本实用新型的进一步改进方案是，所述盒体左侧面为活动板，其通过铰链转动连接于防护盖左侧底端面。

本实用新型的进一步改进方案是，所述盒体顶部与防护盖底部之间设有拉杆层，拉杆层前侧面上、左右对称设有两圆柱孔且其内部均放置有水平拉杆，所述拉杆后端部通过螺钉固定于圆柱孔内，两拉杆的前端头之间通过销轴转动连接有一置物板。

本实用新型的进一步改进方案是，所述拉杆的前端头中间部位设有耳板插槽；所述置物板通过耳板转动于销轴上，耳板插于耳板插槽内，所述耳板与置物板之间角度为：120°～150°。

与现有技术相比，本实用新型的有益效果是：

一、本实用新型提供的一种新型多功能厕纸盒，盒体四侧面与底面均为双层中空机构，且中空层内放置有活性炭颗粒，这样有效地解决了厕纸盒内潮湿的问题，保持卷纸干燥，防止细菌滋生。

二、本实用新型提供的一种新型多功能厕纸盒，中空层内转动连接有多颗圆珠，这样的结构将传统的滑动摩擦变为滚动摩擦，大大减小卷纸与盒体之间的摩擦力，避免抽取卷纸时出现卡顿或断裂的状况。

三、本实用新型提供的一种新型多功能厕纸盒，盒体四侧面内层与底面内层上均设有多个圆珠孔，与其相对应的外层上匹配设有多个圆珠凹槽，且圆珠孔的半径小于圆珠的半径，圆珠凹槽的开口半径小于圆珠的半径，圆珠凹槽便于组装圆珠时，限制圆珠的位置，提高组装效率，圆珠孔是为了限制圆珠不会落入盒体内。

四、本实用新型提供的一种新型多功能厕纸盒，割纸结构由两竖直挡板、锯齿组成，两竖直挡板设于条形孔底端开口前后两侧，位于前侧的挡板底端设有锯齿，便于对抽取出来的卷纸进行切割；此外，锯齿由前向后且朝下倾斜，与水平面夹角度数为：45°～55°，这样便于锯齿更好的切割卷纸，提高切纸效率。

五、本实用新型提供的一种新型多功能厕纸盒，导向辊与条形孔后侧内壁之间形成出纸口，这样便于将抽出的卷纸偏向后侧挡板，减少卷纸在抽取过程中与前侧挡板上的锯齿接触，导致卷纸还未抽取完毕就被锯齿给划破或割断。

六、本实用新型提供的一种新型多功能厕纸盒，防护盖上表面由后向前且朝下弯曲，整体呈上凸弧形状，这样可以避免盒体防护盖顶部积水，导致盒体长时间处于潮湿状态，易滋生细菌的问题发生。

七、本实用新型提供的一种新型多功能厕纸盒，拉杆层前侧面上、左右对称设有两圆柱孔且其内部均放置有水平拉杆，两拉杆的前端头之间通过销轴转动连接有一置物板，便于使用者上厕所时，转动置物板并抽出拉杆，并通过拉杆调整置物板与人体之间的位置，然后将置物板翻转至拉杆上方，且刚好担置在两水平拉杆上，此时将手机、香烟、打火机等物品放于置物板上，有效防止在使用时，由于自己的疏忽大意将手机、香烟、打火机等物品掉入地上或厕所马桶里，造成不必要的损失。

八、本实用新型提供的一种新型多功能厕纸盒，拉杆的前端头中间部位设有耳板插槽，置物板通过耳板转动于销轴上，耳板插于耳板插槽内，耳板与置物板之间角度为：120°～150°，便于置物板从下往上或从上往下转动且使得置物板保持水平。

九、本实用新型提供的一种新型多功能厕纸盒，改变传统厕纸盒结构，在盒体内设置圆珠，将传统的滑动摩擦变为滚动摩擦，大大减小卷纸与盒体之间的摩擦力，避免抽取卷纸时出现卡顿或断裂的状况，同时，弧形的防护盖结构不易积水，侧面开口拿取卷纸，相较于顶部开口防水效果好，实用性强。

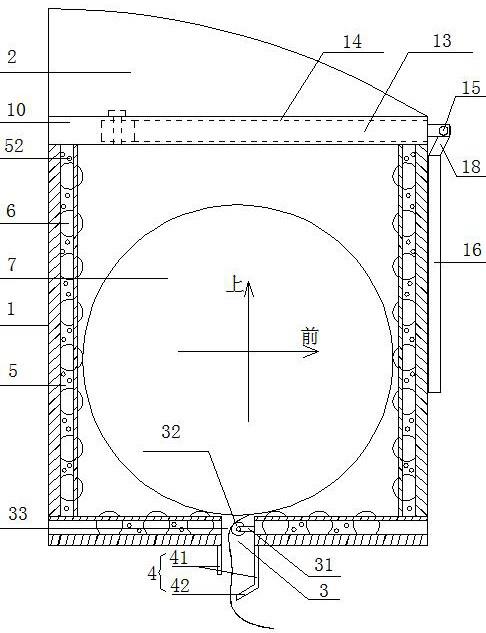

图1为本实用新型的第一状态侧面结构剖视图。

图2为本实用新型的第二状态侧面结构剖视图。

图3为本实用新型的结构后视图（图中左侧面活动板已打开）。

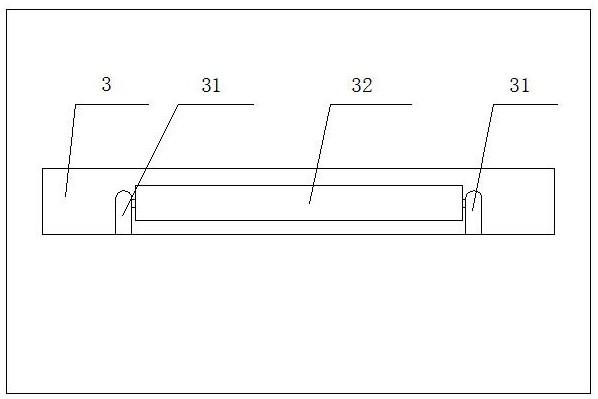

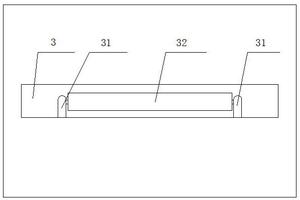

图4为本实用新型的条形孔内结构示意图。

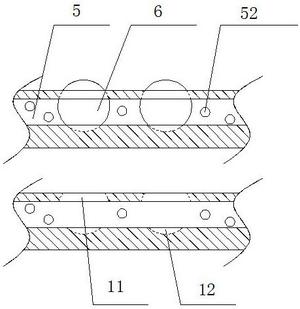

图5为本实用新型的盒体四侧板或底板的结构放大示意图。

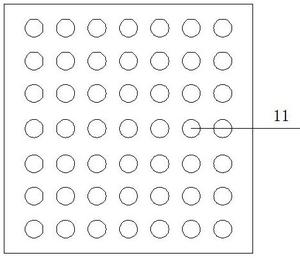

图6为本实用新型的盒体内层结构示意图。

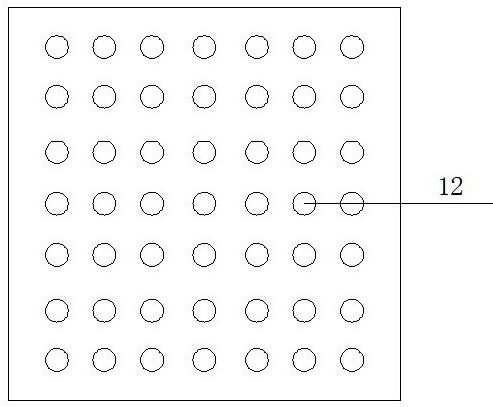

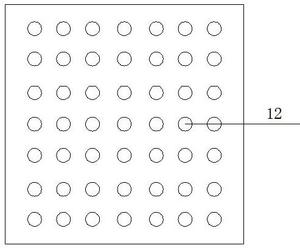

图7为本实用新型的盒体外层结构示意图。

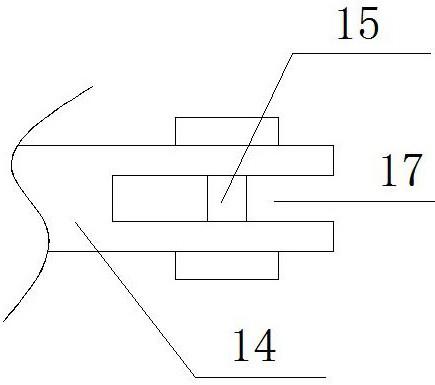

图8为本实用新型的水平拉杆端头结构放大图。

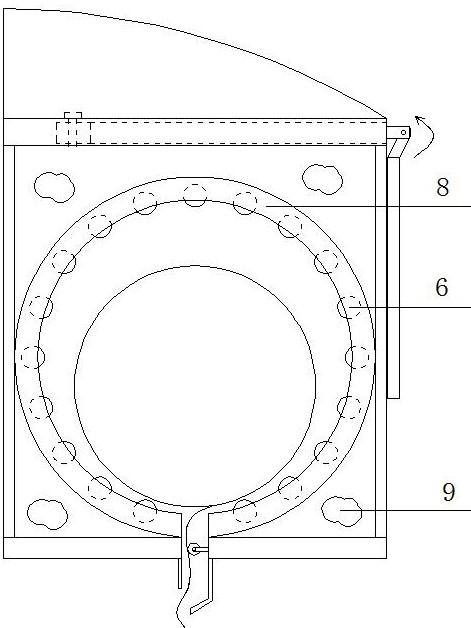

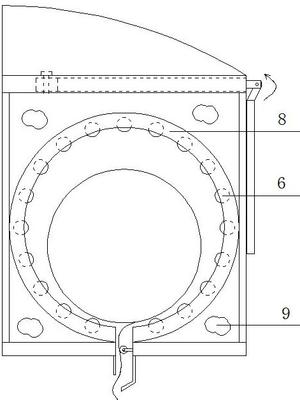

图9为本实用新型的第二实施例图，图中8为带有圆珠的中空圆柱体，9为活性炭颗粒袋。

下面结合附图和具体实施方式，进一步阐明本实用新型，应理解下述具体实施方式仅用于说明本实用新型而不用于限制本实用新型的范围，在阅读了本实用新型之后，本领域技术人员对实用新型的各种等价形式的修改均落于本申请所附权利要求所限定的范围。

实施例1：如图1至图7所示的一种新型多功能厕纸盒，包括矩形盒体1，所述盒体1上方设有防护盖2，底部设有条形孔3，所述条形孔3底部设有割纸结构4，所述盒体1四侧面与底面均为双层中空机构，即盒体1四侧面内层与外层之间、底面内层与外层之间均形成中空层5，所述中空层5内转动连接有多颗圆珠6，所述圆珠6均贯穿于盒体1四侧面内层、底面内层，与盒体1中卷纸7相接触；所述盒体1四侧面内层与底面内层上均设有多个圆珠孔11，与其相对应的外层上匹配设有多个圆珠凹槽12，所述圆珠6一部分没入圆珠凹槽12中，一部分位于中空层5中，一部分夹在圆珠孔11中，最后一部分位于盒体1内腔中；所述圆珠孔11的半径小于圆珠6的半径，圆珠凹槽12的开口半径小于圆珠6的半径。

所述割纸结构4由两竖直挡板41、锯齿42组成，两竖直挡板41设于条形孔3底端开口前后两侧，位于前侧的挡板41底端设有锯齿42；所述锯齿42由前向后且朝下倾斜，与水平面夹角度数为：45°～55°；所述条形孔3前侧内壁上垂直并排设有两水平导向杆31，导向杆31后端部之间竖直转动连接有导向辊32，所述导向辊32与条形孔3后侧内壁之间形成出纸口33；所述防护盖2上表面由后向前且朝下弯曲，整体呈上凸弧形状，所述中空层5内放置有活性炭颗粒52；所述盒体1左侧面为活动板，其通过铰链转动连接于防护盖2左侧底端面；

所述盒体1顶部与防护盖2底部之间设有拉杆层10，拉杆层10前侧面上、左右对称设有两圆柱孔13且其内部均放置有水平拉杆14，所述拉杆14后端部通过螺钉固定于圆柱孔13内，两拉杆14的前端头之间通过销轴15转动连接有一置物板16；所述拉杆14的前端头中间部位设有耳板插槽17；所述置物板16通过耳板18转动于销轴15上，耳板18插于耳板插槽17内，所述耳板18与置物板16之间角度为：120°～150°。

所述拉杆14采用现有技术中的常见“天线型伸缩杆”。

实施例2：如图8所示，将卷纸7放入带有圆珠的中空圆柱体8内，并在圆柱体8与盒体1之间的空隙内放入活性炭颗粒袋9，这样也能达到本实用新型的有益效果，同时圆柱体8其形状契合卷纸7的形状，使其在抽取时，更能够流畅的滚动，抽纸卷纸7时更加容易。

本实用新型的工作方式如下：

一、使用厕纸时，从盒体1下方抽拽卷纸7，过程中卷纸7在盒体1内滚动，盒体1内部的圆珠6使得卷纸7抽动更加圆滑，顺畅，不易折断或拽不出来，圆珠材质为塑料材质。

二、当置物板16处于未使用状态时，如图1，置物板16由于自身重力原因贴在盒体1前侧面上；当置物板16处于使用状态时，如图2，首先通过逆时针旋转置物板16至水平面，然后拉动水平拉杆14，当置物板16调整到合适位置时，停止外抽拉杆14，并将置物板16逆时针翻转至两拉杆14上方，且使得置物板16担置在两拉杆14上，此时可以将手机、香烟、打火机等物品放于置物板16上。
