本实用新型涉及控制技术领域，特别涉及一种智能开关及消毒装置的控制系统。

医院既是病人集中的场所，又是病源微生物污染严重的地方。通常，可以采用化学、物理、生物的方法杀灭或消除环境中的病原微生物。其中，物理消毒方法在医疗卫生、食品加工等场所使用广泛，具有优良的消毒效果。比如，紫外线消毒是医院进行空气和物体表面消毒的主要措施之一，在预防和控制医院感染工作中起着重要作用。在临床各科尤其是血液科、儿科、传染科被广泛应用。

目前临床上，在消毒时采用悬吊式紫外线灯管照射，将灯管直接安装在病房内方便对每个病房进行消毒，紫外线灯开关与照明灯开关均为翘板式开关。因此，现有的紫外线灯开关存在能随意开启的问题，经常有患者及家属由于不小心或缺乏常识而私自打开紫外线灯的现象；或者有个别病人特别是小孩，出于好奇而打开紫外线灯开关发生误照导致了灼伤眼睛和皮肤，引发医患纠纷。目前仍无有效的解决方法，只能在紫外线灯开关处做好明确的标志并且在临床工作中加强宣教，但是这种方法耗费人力、物力，同时也不能从根本上有效改善紫外线灯等消毒装置使用的安全性问题。

本实用新型的目的在于提供一种智能开关及消毒装置的控制系统，使得消毒装置使用的安全性大大提高，并且使用十分方便，从而可以保障医院等医疗卫生场所的安全性，有效避免误使用消毒装置对人员造成的伤害。

为解决上述技术问题，本实用新型的实施方式提供了一种智能开关，用于接通或断开消毒装置和电源；所述智能开关包含：读写器、处理器与继电器；所述处理器与所述读写器和所述继电器分别连接；其中，所述读写器读取非接触式IC卡的控制信息，并输出至所述处理器；所述处理器在所述读写器读取的控制信息满足预设的消毒装置打开条件时，驱动所述继电器接通所述消毒装置和电源。

本实用新型的实施方式提供了一种消毒装置的控制系统,包含非接触式IC卡，以及至少一个如前所述的智能开关。

本实用新型实施方式相对于现有技术而言，通过对现有的翘板式消毒装置开关加以改造，采用包含智能开关的消毒装置控制系统，并在读取的非接触式IC内的控制信息满足预设的消毒装置打开条件时打开消毒装置。从而，大大提高了打开消毒装置的门槛，便于医疗卫生等消毒装置的使用场所有效管理消毒装置的使用，避免误操作导致的安全事故。

优选地，所述智能开关还包含用于存储预先设定的认证信息的存储器；所述存储器与所述处理器连接；其中，所述处理器在判定所述读写器读取的控制信息与所述存储器内存储的认证信息一致时，判定所述控制信息满足预设的打开条件。从而，使得消毒装置的开启控制简单、有效。

优选地，所述智能开关还包括计时器，所述计时器连接于所述处理器；其中，所述处理器在驱动所述继电器接通所述消毒装置与所述电源时，启动所述计时器开始计时；所述计时器达到预设的工作时长后向所述处理器发送用于关闭所述消毒装置的定时关闭命令；所述处理器收到所述定时关闭命令之后，驱动所述继电器断开消毒装置和电源。从而，实现消毒装置的自动关闭，进一步减小消毒装置的使用管理成本。

优选地，所述智能开关还包含显示模块，所述显示模块连接于所述处理器；所述显示模块用于显示所述计时器开始计时、结束计时的时间。从而，便于医护人员掌握消毒装置的使用情况。

优选地，所述智能开关还包括声音提示模块，所述声音提示模块连接于所述处理器；所述声音提示模块用于在所述处理器控制所述继电器接通或断开所述电源与所述消毒装置时发出声音提示。从而，便于医护人员了解消毒装置开启、关闭的状态。

优选地，所述智能开关还包含连接于所述处理器的无线通信模块；其中，所述无线通信模块接收用于打开或关闭所述智能开关的指令，并将所述指令输出至所述处理器。从而，可以更灵活地控制消毒装置。

优选地，所述无线通信模块为WIFI、蓝牙或者Zigbee模块。

优选地，所述消毒装置的控制系统还包含人体接近传感器；所述人体接近传感器与所述处理器连接；其中，所述人体接近传感器用于检测是否有人闯入消毒装置的使用范围，并将检测结果输出至所述处理器；所述处理器在所述消毒装置打开，并且所述人体接近传感器检测到有人闯入消毒装置的使用范围时，驱动所述继电器断开消毒装置和电源。从而，可以避免对意外闯入的人员造成损害。

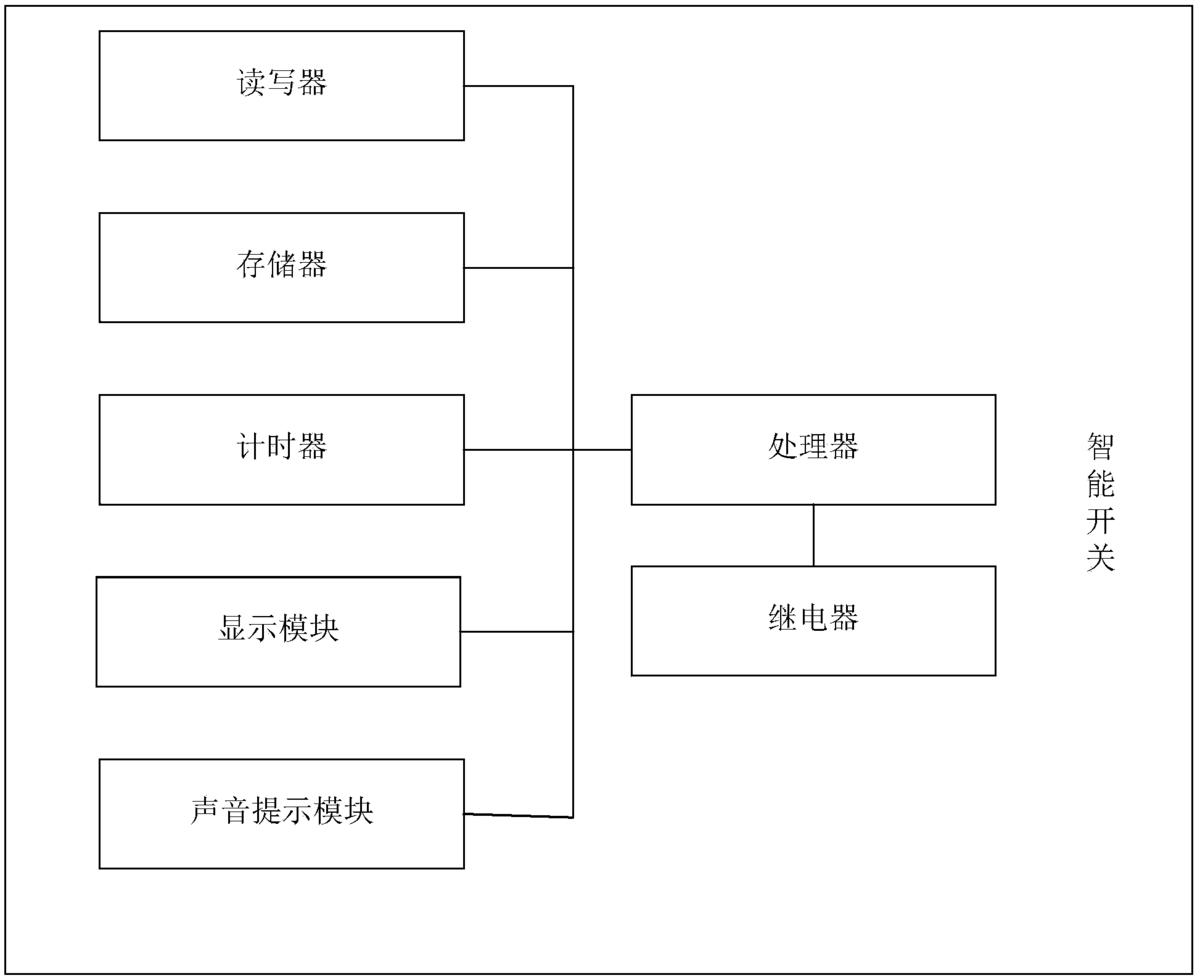

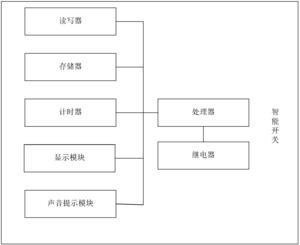

图1是根据本实用新型第一实施方式智能开关的结构示意图；

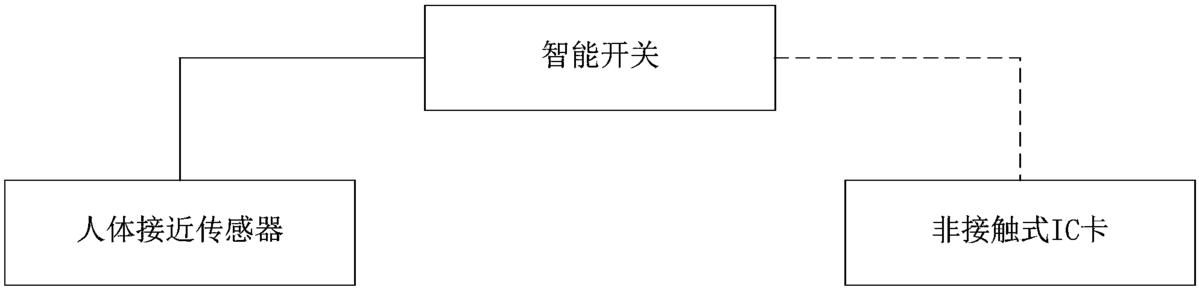

图2是根据本实用新型第三实施方式智能开关的结构示意图。

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的各实施方式进行详细的阐述。然而，本领域的普通技术人员可以理解，在本实用新型各实施方式中，为了使读者更好地理解本申请而提出了许多技术细节。但是，即使没有这些技术细节和基于以下各实施方式的种种变化和修改，也可以实现本申请各权利要求所要求保护的技术方案。

本实用新型的第一实施方式涉及一种智能开关，用于接通或断开消毒装置和电源。本实施方式的消毒装置包括但不限于悬吊式紫外线灯、医用空气净化器等，所有在医院中需要护士或医生管控使用的设备均适用于本实用新型。

如图1所示，本实施方式的智能开关包含：读写器、处理器、继电器、计时器、显示器、声音提示模块与存储器。处理器与读写器、继电器、计时器、显示器、声音提示模块和存储器分别连接。读写器读取非接触式IC卡的控制信息，并输出至处理器。处理器在读写器读取的控制信息满足预设的消毒装置打开条件时，驱动继电器接通消毒装置和电源。

存储器用于存储预先设定的认证信息。处理器在判定读写器读取的控制信息与存储器内存储的认证信息一致时，判定控制信息满足预设的打开条件。控制信息可以是文字(比如，某某医院设备组消毒科)或者符号(比如010203)等的信息。然而，本实施方式中控制信息的内容和格式等不应以此处举例为限，可根据实际需要灵活设定。

需要说明的是，为了进一步降低消毒装置的控制系统的使用管理成本，多个智能开关的存储器内存储的认证信息相同。即，多个智能开关内存储的认证信息相同，多个智能开关分别控制多组消毒装置，一张非接触式IC卡内存储该认证信息，管理人员可以使用一张非接触式IC卡开启多台消毒装置。举例来说，一个护士分管3-4个病房，那么可以将该护士的工号存储在3-4个房间的智能开关内，用该护士的工卡(工卡内存有工号)可以控制这3-4个房间的智能开关，从而管控这3-4个房间的消毒装置，从而减少需要管理的卡片的数量。或者，3-4个房间共用一张卡，护士在交接班时，需要将该卡一并交接，此种情形也可以减少需要管理的卡片的数量。

值得一提的是，为了进一步降低误打开消毒装置，明确消毒装置的安全使用责任，存储器还存储有多级授权信息。处理器在判断控制信息满足预设的打开条件时，读取存储器内存储的认证信息和授权信息，并在控制信息与认证信息和授权信息均一致时，才判定控制信息满足预设的打开条件。例如，实习护士在主管护士的授权下才可以打开消毒装置。从而，在发生消毒装置的误打开时，可以方便地追踪到开启消毒装置的工作人员，有利于医疗单位加强责任管理，提高服务水平。

需要说明的是，处理器在驱动继电器接通消毒装置与电源时，启动计时器开始计时。计时器达到预设的工作时长后向处理器发送用于关闭消毒装置的定时关闭命令。处理器收到定时关闭命令之后，驱动继电器断开消毒装置和电源。从而，实现消毒装置的自动关闭，有利于减轻医护人员的工作量。显示模块用于显示计时器开始计时、结束计时的时间。从而，便于医护人员实时掌握消毒装置的工作状态。声音提示模块用于在处理器控制继电器接通或断开电源与消毒装置时发出声音提示。从而，可以帮助医护人员确认消毒装置的打开、关闭状态。

现对本实施方式的具体应用进行举例说明。比如，某家医院安装有50盏悬吊式紫外线灯，该些紫外线灯分别分布于儿科、血液科、传染科等各科手术室或病房。当医院处于非工作时间时，即手术室处在非使用状态。消毒人员可以一一刷携带有控制信息的非接触式IC卡打开各紫外线灯进行消毒，并在消毒完成后，关闭各紫外线灯。

本实施方式与现有技术相比，通过将刷卡作为消毒装置开启的必要条件，从而大大提高了开启消毒装置的门槛，便于医疗卫生等消毒装置的使用场所有效管理消毒装置的使用，避免误操作导致的安全事故。

本实用新型的第二实施方式涉及一种智能开关。第二实施方式在第一实施方式的基础上略有改进，主要改进之处在于：智能开关还包含连接于处理器的无线通信模块。具体地，无线通信模块为WIFI、蓝牙或者Zigbee模块。然而，本实施方式对于无线通信模块的具体类型不作任何限制。无线通信模块接收用于打开或关闭智能开关的指令，并将指令输出至处理器。从而，使得医护人员可以更灵活地控制消毒装置。

本实用新型第三实施方式涉及一种消毒装置的控制系统，如图2所示，包含：非接触式IC卡，以及至少一个如第一实施方式或者第二实施方式所述的智能开关。非接触式IC卡一般由IC芯片、感应天线组成，封装在PVC卡片内，使用携带十分方便。进一步地，消毒装置的控制系统还包含人体接近传感器，人体接近传感器与处理器连接。其中，人体接近传感器用于检测是否有人闯入消毒装置的使用范围，并将检测结果输出至处理器；处理器在消毒装置打开，并且人体接近传感器检测到有人闯入消毒装置的使用范围时，驱动继电器断开消毒装置和电源。人体传感器又名人体接近传感器，是一种非接触式传感器，可以灵敏地判断出工作范围内的人体活动等，因此，可以在紫外线灯的照射范围内安装人体接近传感器，当开启紫外线灯时，处理器同步开启人体接近传感器，一旦有人意外闯入人体接近传感器的工作范围内，即可发送关闭消毒装置的命令至处理器，处理器驱动继电器断开消毒装置的电源。从而，进一步提高消毒装置使用的安全性，从而提高医疗卫生场所等的安全性。

本领域的普通技术人员可以理解，上述各实施方式是实现本实用新型的具体实施例，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本实用新型的精神和范围。
