【中国实用新型】一种可以调节外框尺寸的胰岛素针定位板
有权-审定授权 中国
- 申请号：
- CN201520270168.4
- 专利权人：
- 无锡市第二人民医院
- 授权公告日/公开日：
- 2015.09.16
- 专利有效期：
- 2015.04.29-2025.04.29
- 技术分类：
- A61:医学或兽医学；卫生学
- 转化方式：
- 转让
- 价值度指数：
-
- 57.0分
- 价格：
- 面议
发布人
无锡市第二人民医院
联系人
-
- 13700000001
- 专利信息&法律状态
- 专利自评
- 专利技术文档
- 价值度指数
- 发明人阵容
著录项
- 申请号
- CN201520270168.4
- 申请日
- 20150429
- 公开/公告号
- CN204637188U
- 公开/公告日
- 20150916
- 申请/专利权人
- [无锡市第二人民医院]
- 发明/设计人
- [钱红英]
- 主分类号
- A61M5/42
- IPC分类号
- C12N 9/0008(2013.01) C12N 9/16
- CPC分类号
- C12N 9/0008(2013.01) C12N 9/16(2013.01)
- 分案申请地址
- 国省代码
- 中国,CN,江苏(32)
- 颁证日
- G06T1/00
- 代理人
- [胡吉科, 孙伟]
摘要
本实用新型涉及到的是一种可以调节外框尺寸的胰岛素针定位板，包括长方形的外框，所述外框内部分布着纵横交错的橡皮筋；所述外框由若干节不锈钢钢管组成；所述每节不锈钢钢管首端有外侧面带有螺纹的凸出部，尾端有内侧面带有螺纹的内凹部，所述每2节不锈钢钢管首尾通过螺纹连接；所述拐角处的不锈钢钢管为“L”型；所述橡皮筋连接在每节不锈钢钢管中部。
权利要求
权利要求数量（2）
独立权利要求数量（1）
1.一种可以调节外框尺寸的胰岛素针定位板，包括长方形的外框，其特征为所述外框内部分布着纵横交错的橡皮筋；所述外框由若干节不锈钢钢管组成；所述每节不锈钢钢管首端有外侧面带有螺纹的凸出部，尾端有内侧面带有螺纹的内凹部，所述每2节不锈钢钢管首尾通过螺纹连接；拐角处的不锈钢钢管为“L”型；所述橡皮筋连接在每节不锈钢钢管中部。
2.如权利要求1所述的一种可以调节外框尺寸的胰岛素针定位板，其特征为：所述外框由任意节数不锈钢钢管组合而成。
1.一种可以调节外框尺寸的胰岛素针定位板，包括长方形的外框，其特征为所述外框内部分布着纵横交错的橡皮筋；所述外框由若干节不锈钢钢管组成；所述每节不锈钢钢管首端有外侧面带有螺纹的凸出部，尾端有内侧面带有螺纹的内凹部，所述每2节不锈钢钢管首尾通过螺纹连接；拐角处的不锈钢钢管为“L”型；所述橡皮筋连接在每节不锈钢钢管中部。
2.如权利要求1所述的一种可以调节外框尺寸的胰岛素针定位板，其特征为：所述外框由任意节数不锈钢钢管组合而成。
说明书
技术领域
本实用新型涉及到的是一种可以调节外框尺寸的胰岛素针定位板。
背景技术
很多糖尿病患者要自己天天打胰岛素针，由于在肚脐周边一定尺寸范围内密集着丰富的血管和神经不便于打针，往往病人仅凭目测判断有时就在此处打胰岛素针了，并且在肚围上打针的针孔多了由于不便于记忆有可能在很短间隔时间内在一处皮肤上反复打针给病人增加痛苦造成皮肤修复缓慢产生皮下硬结影响药物吸收，此问题一直存在没有彻底的解决好。
发明内容
有鉴于此，为了解决上述问题，本新型提供一种可以根据病人腹围大小调节外框尺寸的胰岛素针定位板。
一种可以调节外框尺寸的胰岛素针定位板，包括长方形的外框，其特征为所述外框内部分布着纵横交错的橡皮筋；所述外框由若干节不锈钢钢管组成；所述每节不锈钢钢管首端有外侧面带有螺纹的凸出部，尾端有内侧面带有螺纹的内凹部，所述每2节不锈钢钢管首尾通过螺纹连接；所述拐角处的不锈钢钢管为“L”型；所述橡皮筋连接在每节不锈钢钢管中部。
进一步的，所述外框长度不定，可以由任意节数不锈钢钢管组合而成。
使用时根据病人腹围大小旋转不锈钢钢管，通过调节不锈钢钢管首端凸出部拧入前面一节不锈钢钢管尾端的距离，来调节外框尺寸。胰岛素针打在橡皮筋划分出的小方格的中心位置。
有益效果：
1，根据病人腹围大小调节外框尺寸。
2，不锈钢钢管制作，方便清洗消毒。
附图说明

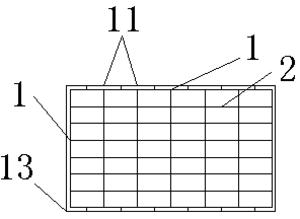

图1是本实用新型示意图。

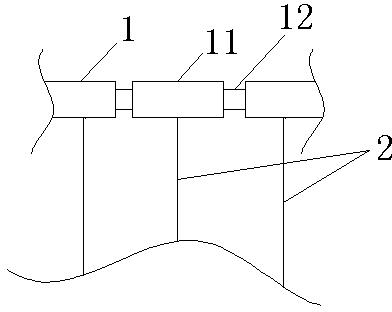

图2是不锈钢钢管局部放大图。
具体实施方式
参考图1、2，一种可以调节外框尺寸的胰岛素针定位板，包括长方形的外框1，所述外框1内部分布着纵横交错的橡皮筋2；所述外框1由若干节不锈钢钢管11组成；所述每节不锈钢钢管11首端有外侧面带有螺纹的凸出部12，尾端有内侧面带有螺纹的内凹部，所述每2节不锈钢钢管11首尾通过螺纹连接；所述拐角处13的不锈钢钢管11为“L”型；所述橡皮筋2连接在每节不锈钢钢管11中部。
使用时根据病人腹围大小旋转不锈钢钢管11，通过调节不锈钢钢管11首端凸出部12拧入前面一节不锈钢钢管11尾端的距离，来调节外框1尺寸。胰岛素针打在橡皮筋2划分出的小方格的中心位置。
有益效果：
1，根据病人腹围大小调节外框尺寸。
2，不锈钢钢管制作，方便清洗消毒。
