本实用新型属于家用电器散热除尘装置领域，具体地说是一种家用电器用散热除尘设备。

由于工业的发展和人们保护环境的意识淡薄，现如今全球气候变暖，雾霾天气增多，空气质量逐渐下降，为了提高空气质量，许多人开始使用空气净化器，由于空气中时常夹带着粉尘，时间长了会堵塞空气净化器的进气孔和散热孔，为了使空气净化器能够正常使用，需要经常清理进气孔和散热孔内的灰尘，人工清理不仅费时费力，而且一般很难清理干净，为了解决这些问题，需要设计一款实用的除尘装置。

本实用新型提供一种家用电器用散热除尘设备，用以解决现有技术中的缺陷。

本实用新型通过以下技术方案予以实现：

一种家用电器用散热除尘设备，包括空气净化器壳体，空气净化器壳体的侧面开设进气口，空气净化器壳体的内部对应进气口处设置两块竖直的散热板，散热板均通过数个电动滑动装置安装在空气净化器壳体内壁上，电动滑动装置包括水平的第一电动导轨和电动滑块，第一电动导轨均固定安装在空气净化器壳体的内壁上，电动滑块分别与两块散热板固定连接，散热板的相对面上均开设数个矩阵分布的通孔，两块散热板上的通孔相对交错分布，散热板相对的面上与另一块散热板上的通孔对应的位置均固定安装除尘销，空气净化器壳体的内部对应散热板的下方设置储尘箱，两块散热板的外侧均设置清洁装置。

如上所述的一种家用电器用散热除尘设备，所述的清洁装置包括第二电动导轨，第二电动导轨均竖直的固定安装在对应的电动滑块上，两块散热板的外侧均设置水平的第二电动滑块，电动滑块配套连接在第二电动导轨上，电动滑块上均固定安装毛刷，毛刷能够清理散热板上的粉尘。

如上所述的一种家用电器用散热除尘设备，所述的空气净化器壳体的侧面对应储尘箱处开设第二通孔，储尘箱能够通过第二通孔取出，储尘箱对应第二通孔的外侧面开设凹槽。

如上所述的一种家用电器用散热除尘设备，所述的除尘销为弹性材料制作。

如上所述的一种家用电器用散热除尘设备，所述的散热板的侧面开设散热孔，散热孔与通孔错开，散热孔内注满水，并将散热孔密封。

本实用新型的优点是：本实用新型主要用于空气净化器的进气口除尘与散热，当散热板上的通孔被空气中的粉尘堵塞时，给电动滑动装置通电，使电动滑块在第一电动导轨上滑动，使两块散热板相互靠近直至接触，使散热板上的除尘销进入相对的通孔内，将通孔内部的粉尘推出通孔，此时清洁装置启动，将散热板上的粉尘刷落在下方的储尘箱内，当两块散热板分开时，两块散热板上的通孔均畅通，从而使空气可以正常进入，热量能够向外散发；本实用新型结构简单，使用方便快捷，通过除尘销清除对应的通孔内的粉尘，配合对应的清洁装置，不仅除尘效果好，而且除尘效率高。

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

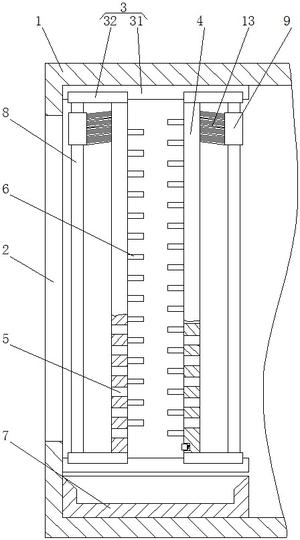

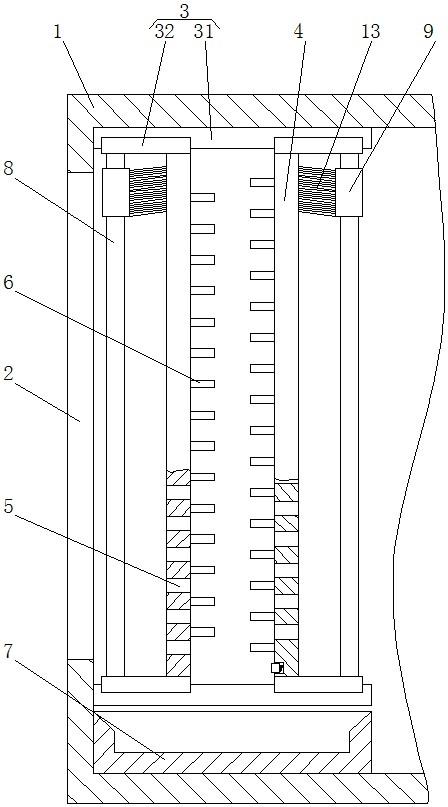

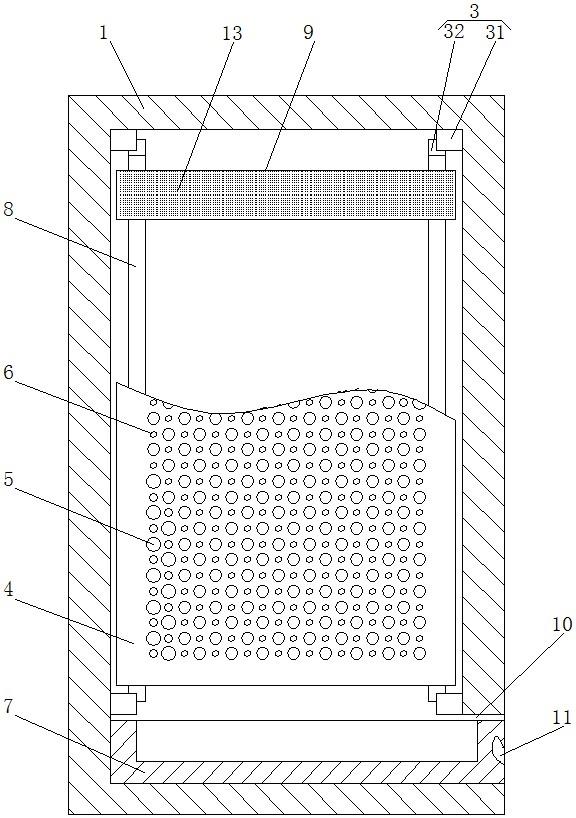

图1为本实用新型的结构示意图；图2为本实用新型的左视图。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种家用电器用散热除尘设备，如图所示，包括空气净化器壳体1，空气净化器壳体1的侧面开设进气口2，空气净化器壳体1的内部对应进气口2处设置两块竖直的散热板4，散热板4均通过数个电动滑动装置3安装在空气净化器壳体1内壁上，电动滑动装置3包括水平的第一电动导轨31和电动滑块32，第一电动导轨31均固定安装在空气净化器壳体1的内壁上，电动滑块32分别与两块散热板4固定连接，散热板4的相对面上均开设数个矩阵分布的通孔5，两块散热板4上的通孔5相对交错分布，散热板4相对的面上与另一块散热板4上的通孔5对应的位置均固定安装除尘销6，空气净化器壳体1的内部对应散热板4的下方设置储尘箱7，两块散热板的外侧均设置清洁装置。本实用新型主要用于空气净化器的进气口除尘与散热，当散热板4上的通孔5被空气中的粉尘堵塞时，给电动滑动装置3通电，使电动滑块32在第一电动导轨31上滑动，使两块散热板4相互靠近直至接触，使散热板4上的除尘销6进入相对的通孔5内，将通孔5内部的粉尘推出通孔5，此时清洁装置启动，将散热板4上的粉尘刷落在下方的储尘箱7内，当两块散热板4分开时，两块散热板4上的通孔5均畅通，从而使空气可以正常进入，热量能够向外散发；本实用新型结构简单，使用方便快捷，通过除尘销6清除对应的通孔5内的粉尘，配合对应的清洁装置，不仅除尘效果好，而且除尘效率高。

具体而言，如图所示，本实施例所述的清洁装置包括第二电动导轨8，第二电动导轨8均竖直的固定安装在对应的电动滑块32上，两块散热板4的外侧均设置水平的第二电动滑块9，电动滑块9配套连接在第二电动导轨8上，电动滑块9上均固定安装毛刷13，毛刷13能够清理散热板4上的粉尘。当两块散热板4向中间移动并接触时，通孔5内的粉尘被推出，此时第二电动导轨8和第二电动滑块9通电，使毛刷13向下移动，从而将散热板4上的粉尘刷落在储尘箱7内。

具体的，如图所示，本实施例所述的空气净化器壳体1的侧面对应储尘箱7处开设第二通孔10，储尘箱7能够通过第二通孔10取出，储尘箱7对应第二通孔10的外侧面开设凹槽11。凹槽11的设计使用户方便用手拉动储尘箱7，第二通孔10的设计使用户能够将空气净化器壳体1内部的粉尘取出，该设计方便用户清理内部粉尘，操作简单方便。

进一步的，如图所示，本实施例所述的除尘销6为弹性材料制作。该设计使除尘销6进入通孔5时，除尘销5不会对通孔5造成伤害，能够提高散热板4的使用寿命，同时除尘销6对通孔5内的灰尘清理更干净。

更进一步的，如图所示，本实施例所述的散热板4的侧面开设散热孔，散热孔与通孔5错开，散热孔内注满水，并将散热孔密封。该设计能够有效的提高本装置的散热效果，防止本装置因长期过热而影响使用寿命。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
