本实用新型涉及鞋盒技术领域，尤其涉及一种可拼接式的多功能鞋盒。

鞋子在生活中是必不可少的，所以用来装鞋子的鞋盒应用十分的广泛。鞋盒是一种极其普遍的包装用品，用于鞋类商品的运输保护和销售用途，目前市场上所用的鞋盒都是传统的“天地盒”式样，即下面是一个深边的盒子，上面为一个浅边的盖子。一般鞋盒在鞋子消费使用后就会失去价值而废弃，从而造成了包装材料的浪费。如若鞋盒在顾客消费之后，能够通过简单的重组，重新成为鞋柜，则其使用价值会大大提升。

本实用新型的目的在于提供一种可拼接式的多功能鞋盒，设计合理，构思巧妙，多个鞋盒通过简单的拼接，可组装成一个简易的鞋柜，实现鞋盒的再次利用，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可拼接式的多功能鞋盒，包括盒体、盒盖及插板；所述盒体的前侧开口，盒盖的底部连接于盒体开口处的底部，盒盖的两侧与盒体之间设有可伸缩的连接部，插板连接于盒盖的顶端，盒体的一侧至少设有一个插舌，另一侧至少设有一个与插舌适配的插口。

本实用新型的进一步改进方案是，所述插舌呈半圆形结构，插舌顶部的直边与盒体一体连接，插舌的弧形边通过点断工艺与盒体连接；所述插口呈矩形结构，插口的四条边通过点断工艺与盒体连接。

本实用新型的进一步改进方案是，所述连接部呈折扇状，且连接部的高度尺寸小于盒体的高度尺寸。

本实用新型的进一步改进方案是，所述插板与盖板的接合处设有方便开合的半圆形槽口。

本实用新型的进一步改进方案是，所述插板的长度尺寸小于或等于盒体的深度尺寸。

本实用新型的进一步改进方案是，所述插舌与插口均为呈上下排列的两个。

本实用新型的进一步改进方案是，所述盒体的顶部设有U字型的提手，提手的两端与盒体一体连接，其余边通过点断工艺与盒体连接。

本实用新型的进一步改进方案是，所述插板上设有挡板，挡板通过点断工艺与插板连接，撕开挡板后形成缺口。

本实用新型的进一步改进方案是，所述缺口的宽度尺寸大于提手的宽度尺寸。

本实用新型的有益效果：

第一、本实用新型的可拼接式的多功能鞋盒，设计合理，构思巧妙，多个鞋盒通过简单的拼接，可组装成一个简易的鞋柜，尤其方便住宿学生和刚入职场的上班人士。

第二、本实用新型的可拼接式的多功能鞋盒，插板与盖板的接合处设有半圆形槽口，从而方便盖板的开启与闭合。

第三、本实用新型的可拼接式的多功能鞋盒，盒体的顶部设有U字型的提手，方便鞋盒的携带，同时也节约了一个手提袋，符合当下节能环保的主题。

第四、本实用新型的可拼接式的多功能鞋盒，插板上设有缺口，使用时将提手穿过缺口，保证插板不会自行脱落。

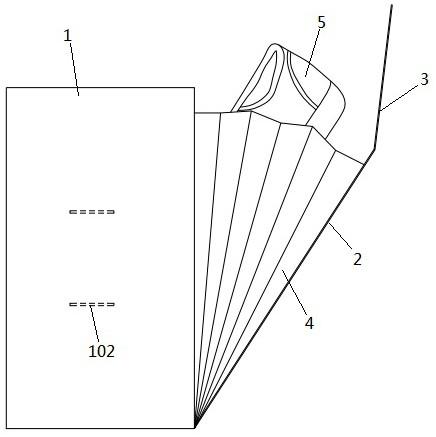

图1为本实用新型的左视图。

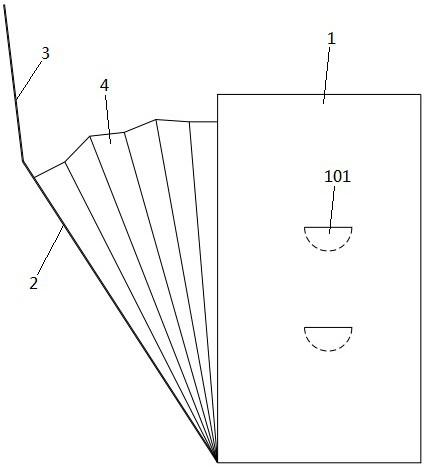

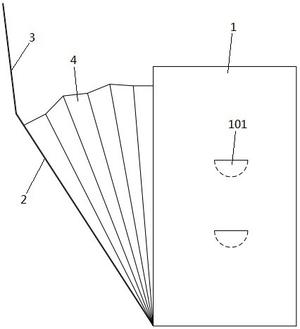

图2为本实用新型的右视图。

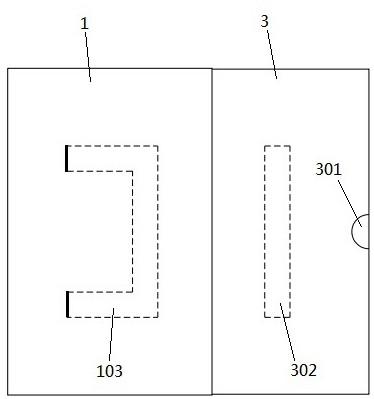

图3为本实用新型的俯视图。

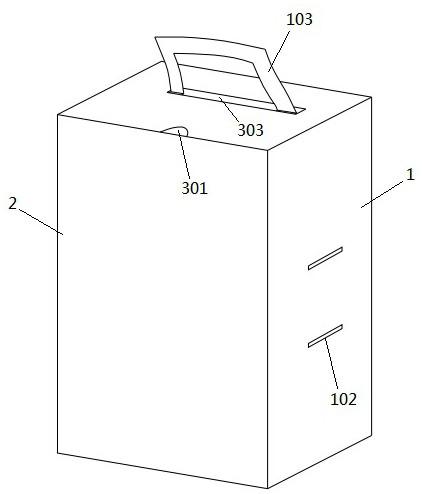

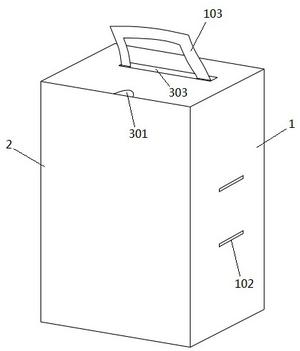

图4为本实用新型的立体图。

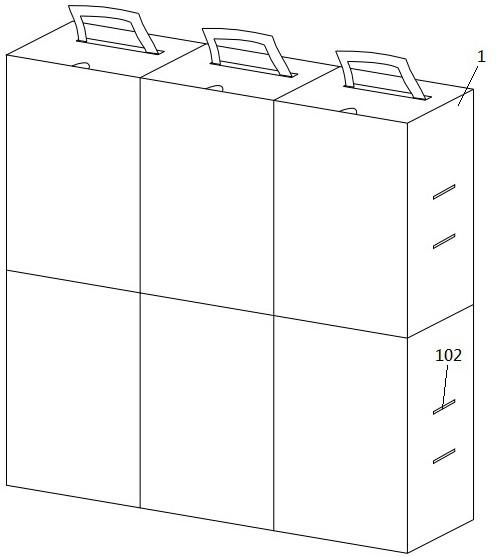

图5为本实用新型在拼接状态下的结构示意图。

图中：1-盒体、101-插舌、102-插口、103-提手、2-盒盖、3-插板、301-槽口、302-挡板、303-缺口、4-连接部、5-鞋子。

下面结合附图和具体实施例，进一步阐明本实用新型。

实施例1：如图1～4所示，一种可拼接式的多功能鞋盒，包括盒体1、盒盖2及插板3；所述盒体1的前侧开口，盒盖2的底部连接于盒体1开口处的底部，盒盖2的两侧与盒体1之间设有可伸缩的连接部4，插板3连接于盒盖2的顶端，盒体1的一侧至少设有一个插舌101，另一侧至少设有一个与插舌101适配的插口102；所述插舌101呈半圆形结构，插舌101顶部的直边与盒体1一体连接，插舌101的弧形边通过点断工艺与盒体1连接；所述插口102呈矩形结构，插口102的四条边通过点断工艺与盒体1连接；所述连接部4呈折扇状，且连接部4的高度尺寸小于盒体1的高度尺寸；所述插板3与盖板的接合处设有方便开合的半圆形槽口301；所述插板3的长度尺寸小于或等于盒体1的深度尺寸；所述插舌101与插口102均为呈上下排列的两个。

实施例2：本实施例为实施例1的进一步改进，主要改进之处在于，实施例1在携带时，需要配套一个手提袋，导致资源浪费；而在本实施例中，可以避免上述缺陷，具体地说：

所述盒体1的顶部设有U字型的提手103，提手103的两端与盒体1一体连接，其余边通过点断工艺与盒体1连接；所述插板3上设有挡板302，挡板302通过点断工艺与插板3连接，撕开挡板302后形成缺口303；所述缺口303的宽度尺寸大于提手103的宽度尺寸。本实施例的盒体1顶部设有U字型的提手103，方便鞋盒的携带，同时也节约了一个手提袋，符合当下节能环保的主题；此外插板3上设有缺口303，使用时将提手103穿过缺口303，保证插板3不会自行脱落。

除此之外，本实施例与实施例1完全相同，此处不作赘述。

本实用新型的具体工作原理如下：

需要开启鞋盒时，手指插入槽口301拉动插板3，插板3从盒体1中脱落，盒盖2开启，即可取出鞋子5；鞋盒需要携带时，沿着提手103的点断线撕开提手103，同时沿着点断线撕开挡板302，将提手103穿过缺口303，鞋盒即可形成手提结构；如图5所示，将插舌101与插口102沿着点断线撕开，一个鞋盒上的插舌101插入另一个鞋盒上的插口102，即可形成简易的鞋柜。

上述实施方式只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所做的等效变换或修饰，都应涵盖在本实用新型的保护范围之内。
