本实用新型涉及一种鼠标垫，具体是一种可测血压具有清洁和保暖功能的鼠标垫。

鼠标垫是使用电脑不可缺少的外设产品,随着退休年龄的推迟,人们工作的年龄会越来越大,而工作年龄结构的改变,在工作中对一些年纪比较大的工作者的身体状况要时刻的关注,以备在工作中,年龄大的工作者发生意外,血压测试仪都是最常用的一种关注身体状况的一种仪器仪表,鼠标垫在长期使用后，其表面的污垢会很多，会导致使用者在使用者一段时间后手指上沾满了灰尘，目前的鼠标垫还没有电暖功能，所以，在寒冷的冬天使用容易出现冻手的问题，同时这样，现行的鼠标垫功能单一，容易带来人们使用上的被动。

本实用新型的目的在于提供一种可测血压具有清洁和保暖功能的鼠标垫，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可测血压具有清洁和保暖功能的鼠标垫，包括USB插头和鼠标垫本体；所述USB插头与鼠标垫本体之间设置有电源线，USB插头设置在鼠标垫本体的左侧，USB插头与电源线电连接；所述电源线设置在USB插头与鼠标垫本体之间，电源线与鼠标垫本体电连接；所述鼠标垫本体顶部左角设置有显示器，鼠标垫本体顶部右角设置有通信模块，鼠标垫本体顶部右下角设置有开关，鼠标垫本体顶部设置有静电膜若干，鼠标垫本体右侧边设置有USB接口和笔筒，鼠标垫本体底部连接有血压监测装置，鼠标本体内设置有纱布面；所述显示器右侧设置有报警装置，显示器设置在鼠标垫本体顶部左角，显示器与处理模块电连接；所述报警装置右侧设置有定时器，报警装置设置在显示器与定时器之间，报警装置与定时器电连接；所述定时器设置在报警装置的右侧，定时器与显示器电连接；所述通信模块设置在鼠标垫本体顶部右角，通信模块与处理模块电连接；所述开关设置在鼠标垫本体顶部右下角，开关与电源模块电连接；所述静电膜设置在鼠标垫本体中间的顶部；所述USB接口设置在鼠标垫本体右侧边，USB接口与电源线电连接；所述笔筒设置在鼠标垫本体右侧边，笔筒与鼠标垫本体固定连接；所述血压监测装置与鼠标垫本体之间设置有连接带，血压监测装置内设置有测试绷带和魔术贴，血压监测装置通过连接带与电源模块电连接；所述连接带设置在血压监测装置与鼠标垫本体之间，连接带一端与鼠标垫本体电连接，另一端与血压监测装置电连接；所述测试绷带设置在血压监测装置内，测试绷带与处理模块电连接；所述纱布面底部设置有保暖容器，纱布面设置在保暖容器的顶部，纱布面与保暖容器固定连接；所述保暖容器内设置有密闭腔，保暖容器左侧设置有水嘴密封塞，保暖容器右侧设置有温度控制器，保暖容器底部设置有隔热层，保暖容器设置在纱布面和隔热层之间，保暖容器与隔热层固定连接；所述密闭腔内设置有电热片，密闭腔设置在保暖容器内，密闭腔与保暖容器固定连接；所述电热片设置在密闭腔内，电热片与温度控制器电连接；所述水嘴密封塞设置在保暖容器左侧，水嘴密封塞与保暖容器套接；所述温度控制器设置在保暖容器的右侧，温度控制器与电源线电连接；所述隔热层设置在保暖容器与橡胶层之间，隔热层与橡胶层固定连接；所述橡胶层内设置有处理模块和电源模块，橡胶层底部设置有垫底，橡胶层设置在隔热层与垫底之间；所述处理模块设置在橡胶层内，处理模块与电源模块电连接；所述电源模块设置在橡胶层内，电源模块与电源线电连接；所述垫底背部设置有防滑颗粒，垫底设置在橡胶层底部，垫底与橡胶层固定连接。

作为本实用新型进一步的方案：所述魔术贴设置在血压监测装置内，魔术贴与血压监测装置固定连接。

作为本实用新型再进一步的方案：所述防滑颗粒设置在垫底内，防滑颗粒与垫底固定连接。

与现有技术相比，本实用新型的有益效果是：

本实用新型中定时器通过显示器显示的时间进行调整整，报警装置为蜂鸣器或发光二极管，定时器完成定时蜂鸣器响起或者发光二极管亮起，提醒用户定时检测血压，静电膜贴附与鼠标垫本体，当表层的静电膜在长期使用后被污染后，只需撕去表面第一张即可，保证了鼠标垫的清洁度，同时还能起到防静电的作用，USB接口能够为电子产品充电，笔筒能够将多余的笔收集，USB插头插入电脑连接口，将血压监测装置展开通过魔术贴绑住手臂，打开开关，电源模块能够储存电量同时能够为血压监测装置提供电量，测试绷带检测后会把检测的信息传递送给处理模块，处理模块得到信息后，会通过显示器直观的显示出来，同时血压监测装置还可以通过通信模块把工作者的身体状况传送给远端的手机或检测设，在拔开水嘴密封塞后，将水灌进密闭腔内，塞进水嘴密封塞，通过温度控制器控制电热片，电热片对密闭腔内的水加热，通过纱布面散发出来，同时隔热层能够阻挡热量进入到橡胶层内，橡胶层提高了鼠标垫的舒适度，防滑颗粒防止鼠标垫打滑。

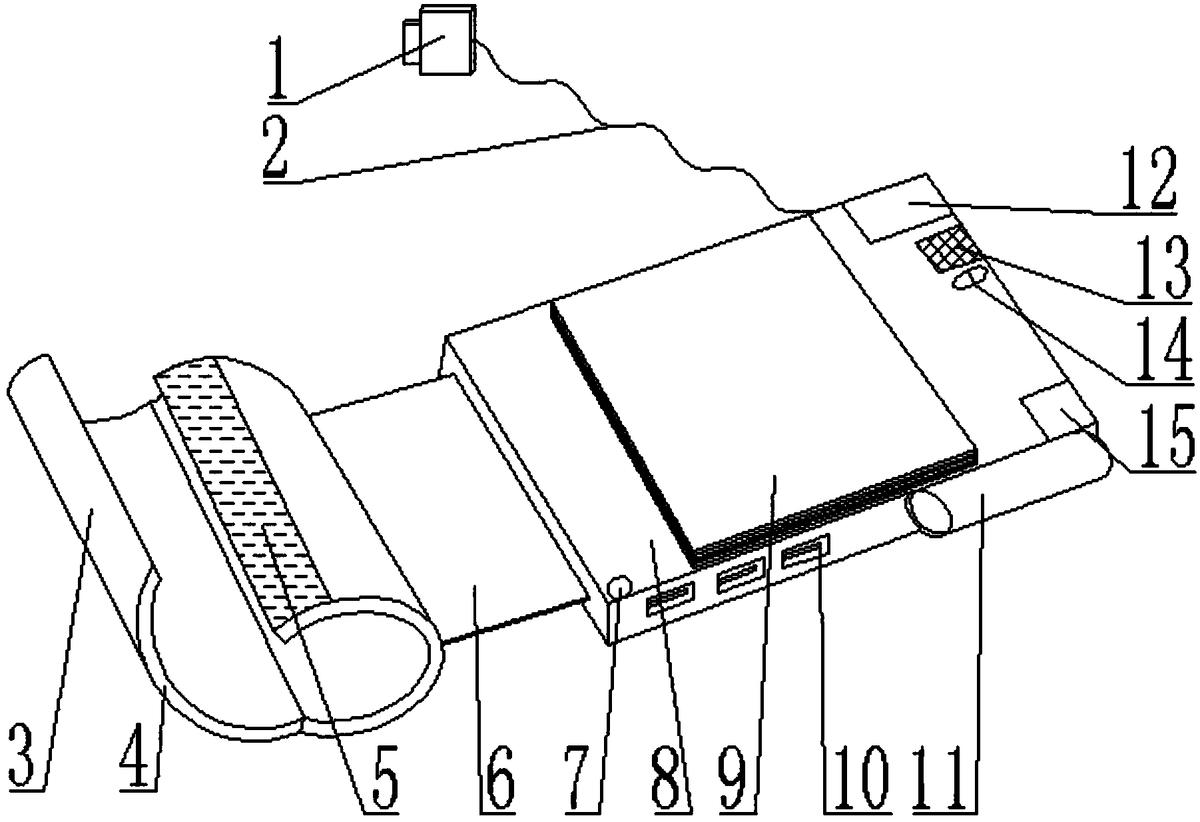

图1为一种可测血压具有清洁和保暖功能的鼠标垫的结构示意图。

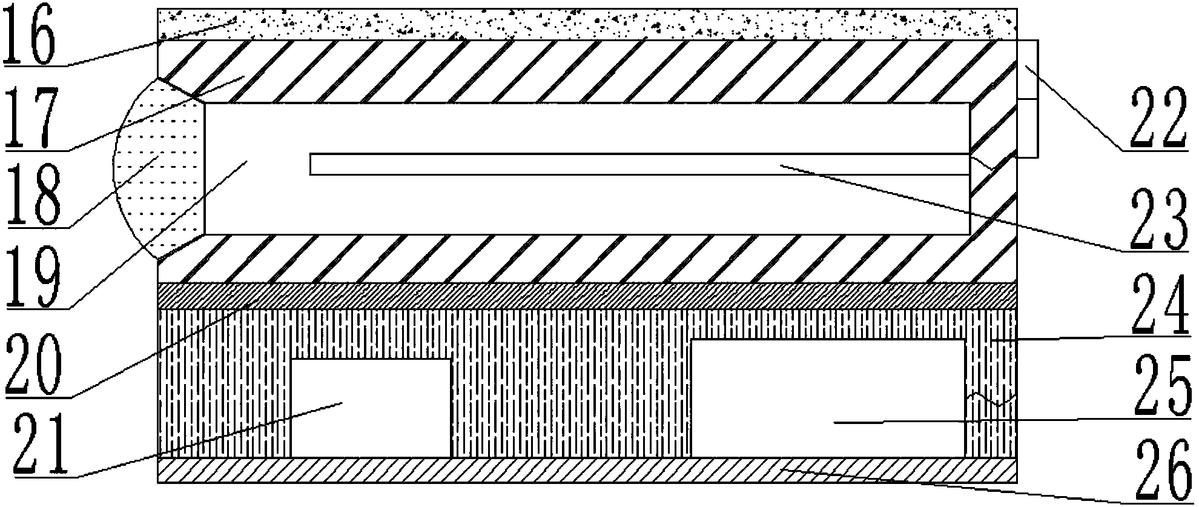

图2为一种可测血压具有清洁和保暖功能的鼠标垫中鼠标垫本体的结构示意图。

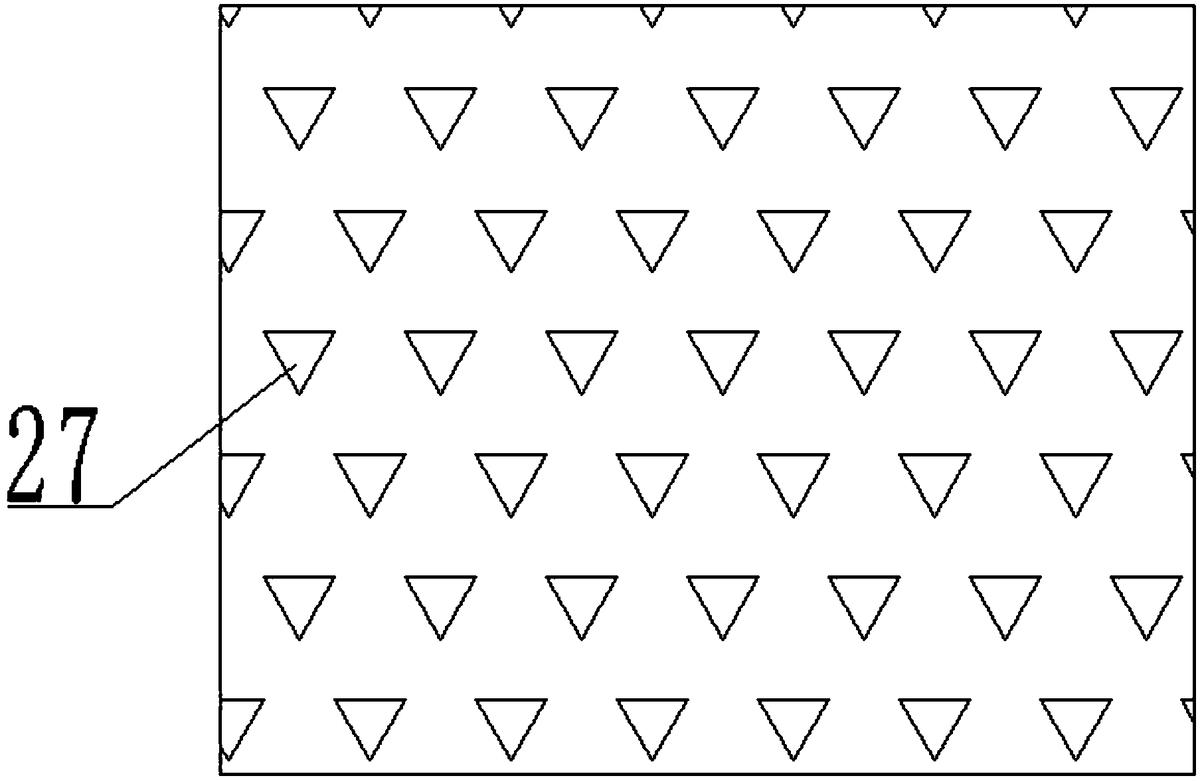

图3为一种可测血压具有清洁和保暖功能的鼠标垫中防滑颗粒的结构示意图。

图中：1-USB插头，2-电源线，3-血压检测装置，4-测试绷带，5-魔术贴，6-连接带，7-开关，8-鼠标垫本体，9-静电膜，10-USB接口，11-笔筒，12-显示器，13-报警装置，14-定时器，15-通信模块，16-纱布面，17-保暖容器，18-水嘴密封塞，19-密闭腔，20-隔热层，21-处理模块，22-温度控制器，23-电热片，24-橡胶层，25-电源模块，26-垫底，27-防滑颗粒。

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种可测血压具有清洁和保暖功能的鼠标垫，包括USB插头1和鼠标垫本体8；所述USB插头1与鼠标垫本体8之间设置有电源线2，USB插头1设置在鼠标垫本体8的左侧，USB插头1与电源线2电连接；所述电源线2设置在USB插头1与鼠标垫本体8之间，电源线2与鼠标垫本体8电连接；所述鼠标垫本体8顶部左角设置有显示器12，鼠标垫本体8顶部右角设置有通信模块15，鼠标垫本体8顶部右下角设置有开关7，鼠标垫本体8顶部设置有静电膜9若干，鼠标垫本体8右侧边设置有USB接口10和笔筒11，鼠标垫本体8底部连接有血压监测装置3，鼠标本体8内设置有纱布面16；所述显示器12右侧设置有报警装置13，显示器12设置在鼠标垫本体8顶部左角，显示器12与处理模块21电连接；所述报警装置13右侧设置有定时器14，报警装置13设置在显示器12与定时器14之间，报警装置13与定时器14电连接；所述定时器14设置在报警装置13的右侧，定时器14与显示器12电连接，定时器14通过显示器12显示的时间进行调整整，报警装置13为蜂鸣器或发光二极管，定时器14完成定时蜂鸣器响起或者发光二极管亮起，提醒用户定时检测血压；所述通信模块15设置在鼠标垫本体8顶部右角，通信模块15与处理模块21电连接；所述开关7设置在鼠标垫本体8顶部右下角，开关7与电源模块25电连接；所述静电膜9设置在鼠标垫本体8中间的顶部，静电膜9贴附与鼠标垫本体8，当表层的静电膜9在长期使用后被污染后，只需撕去表面第一张即可，保证了鼠标垫的清洁度，同时还能起到防静电的作用；所述USB接口10设置在鼠标垫本体8右侧边，USB接口10与电源线2电连接，USB接口10能够为电子产品充电；所述笔筒11设置在鼠标垫本体8右侧边，笔筒11与鼠标垫本体8固定连接，笔筒11能够将多余的笔收集；所述血压监测装置3与鼠标垫本体8之间设置有连接带6，血压监测装置3内设置有测试绷带4和魔术贴5，血压监测装置3通过连接带6与电源模块25电连接；所述连接带6设置在血压监测装置3与鼠标垫本体8之间，连接带6一端与鼠标垫本体8电连接，另一端与血压监测装置3电连接；所述测试绷带4设置在血压监测装置3内，测试绷带4与处理模块21电连接；所述魔术贴5设置在血压监测装置3内，魔术贴5与血压监测装置3固定连接；所述纱布面16底部设置有保暖容器17，纱布面16设置在保暖容器17的顶部，纱布面16与保暖容器17固定连接；所述保暖容器17内设置有密闭腔19，保暖容器17左侧设置有水嘴密封塞18，保暖容器17右侧设置有温度控制器22，保暖容器17底部设置有隔热层20，保暖容器17设置在纱布面16和隔热层20之间，保暖容器17与隔热层20固定连接；所述密闭腔19内设置有电热片23，密闭腔19设置在保暖容器17内，密闭腔19与保暖容器17固定连接；所述电热片23设置在密闭腔19内，电热片23与温度控制器22电连接；所述水嘴密封塞18设置在保暖容器17左侧，水嘴密封塞18与保暖容器17套接；所述温度控制器22设置在保暖容器17的右侧，温度控制器22与电源线2电连接；所述隔热层20设置在保暖容器17与橡胶层24之间，隔热层20与橡胶层24固定连接；所述橡胶层24内设置有处理模块21和电源模块25，橡胶层24底部设置有垫底26，橡胶层24设置在隔热层20与垫底26之间；所述处理模块21设置在橡胶层24内，处理模块21与电源模块25电连接；所述电源模块25设置在橡胶层24内，电源模块25与电源线2电连接，USB插头1插入电脑连接口，将血压监测装置3展开通过魔术贴5绑住手臂，打开开关7，电源模块25能够储存电量同时能够为血压监测装置3提供电量，测试绷带4检测后会把检测的信息传递送给处理模块21，处理模块21得到信息后，会通过显示器12直观的显示出来，同时血压监测装置3还可以通过通信模块15把工作者的身体状况传送给远端的手机或检测设；所述垫底26背部设置有防滑颗粒27，垫底26设置在橡胶层24底部，垫底26与橡胶层24固定连接；所述防滑颗粒27设置在垫底26内，防滑颗粒27与垫底26固定连接，拔开水嘴密封塞18，将水灌进密闭腔19内，塞进水嘴密封塞18，通过温度控制器22控制电热片23，电热片23对密闭腔19内的水加热，通过纱布面16散发出来，同时隔热层20能够阻挡热量进入到橡胶层24内，橡胶层24提高了鼠标垫的舒适度，防滑颗粒防止鼠标垫打滑。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
